قديم 28-03-2013, 03:33 PM المشاركة 1
افتراضي موتور كالبيدا 3/4 حصان Twitter FaceBook Google+



المشكلة انب بعد ما لفيت الموتو بيعمل زنه غريبه قمت بتدوير عمود الموتور بايدي بيلف يعنى في مشكله في ربط ملفات التقويم حد ممكن يقلي ازاي اربطها مع بعضها

علما باني اختبرت المكثف والمكثف جيد

هما اربع ملفات تقويم اتنين لكل قطب
حد يقلي طريقة توصيلهم
وتاكدت ان الملفات سليمه بتقرا مقاومه المشكله في توصيلهم

انا عندي اربع اطراف لملفات التقويم مش عارف طريقة تجميعهم

اعلانات

الصورة الرمزية حيدر علاج حسن
حيدر علاج حسن
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Mar 2005
الدولة: IRAQ
المشاركات: 10,061
نشاط [ حيدر علاج حسن ]
قوة السمعة:395
قديم 28-03-2013, 08:00 PM المشاركة 2
افتراضي


ملفات التقويم توصل بنفس طريقة ملفات الحركة ...
بعد الانتهاء من انزال الملفات توصل النهايات مع بعض و تخرج البدايات الى الخارج و لكلا الملفين ( التقويم و الحركة )
ملف الحركة ياخذ 220 فولت مباشر ..
و ملف البدء يوصل مع المكثف توالي و ياخذون 220 فولت ...

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية Ahmed Elbhiry
Ahmed Elbhiry
:: مشرف منتدى الورشة الفنية لأعطال الاجهزة المنزلية ::
تاريخ التسجيل: Feb 2013
الدولة: مصر / الغربية / كفر الزيات / كفور بلشاى
المشاركات: 1,158
نشاط [ Ahmed Elbhiry ]
قوة السمعة:118
قديم 28-03-2013, 10:24 PM المشاركة 3
افتراضي

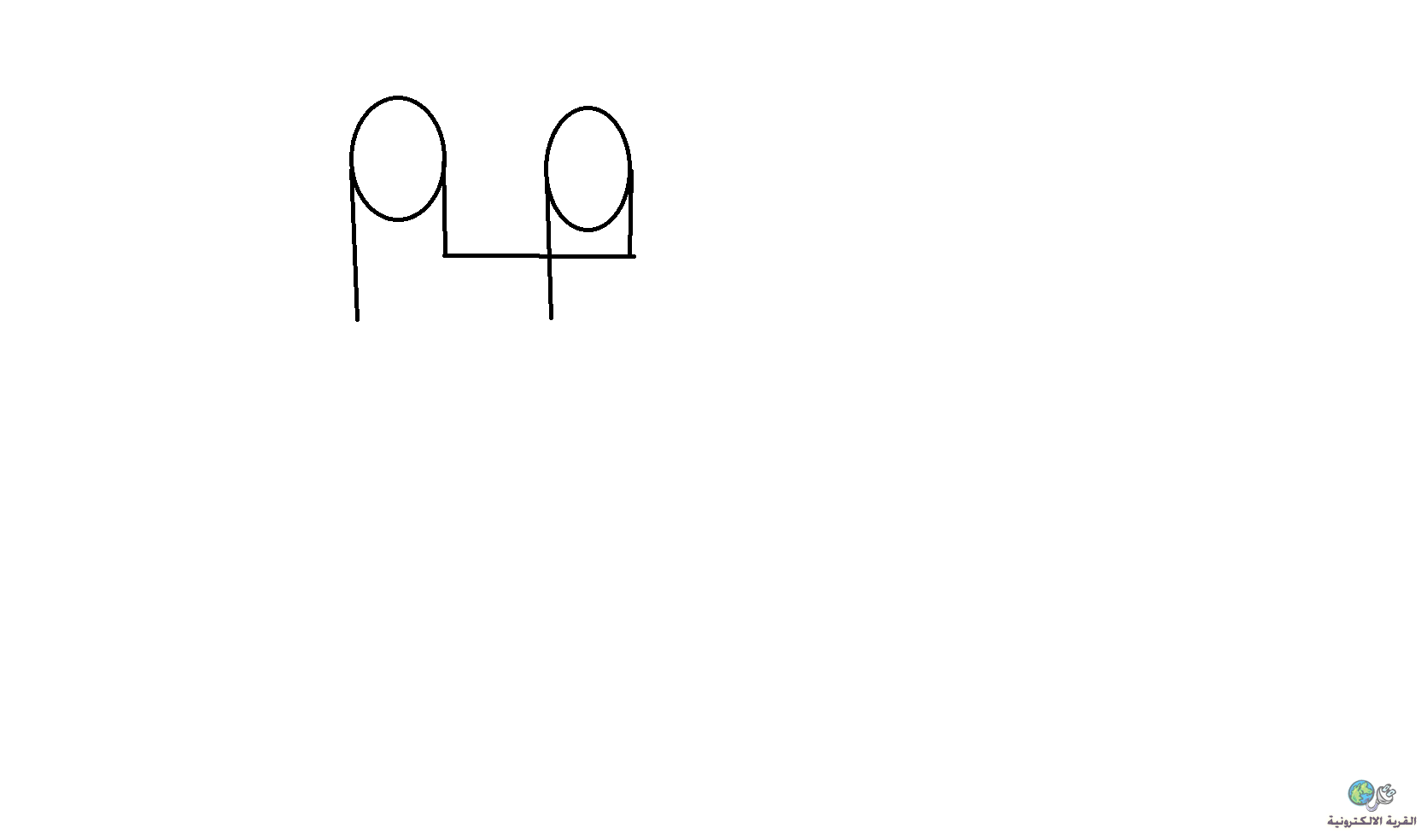

تفضل اخى


http://www.electvillage.com/upload//view.php?file=d1ca6a5d5



http://upload.qariya.info/images/qar...d1ca6a5d57.png
