دائرة الكترونية للنقاش (32)

[نعيم البديري]

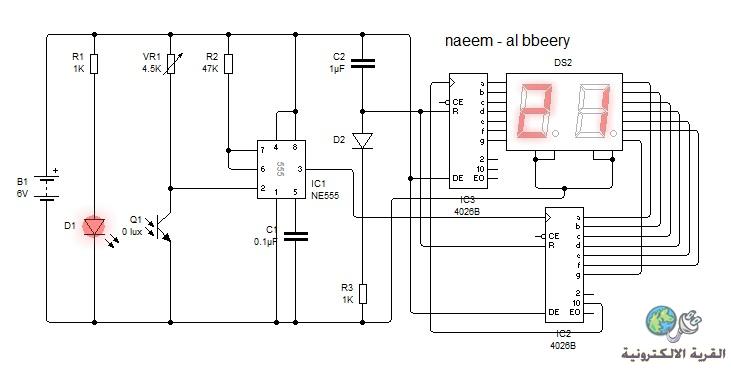

السلام عليكم هذه الدائرة تم تصميمها من قبلي اطرحها للنقاش ضمن سلسلة دائرة الكترونية للنقاش تحت التسلسل (32) وهي بسيطة الغرض منها التعرف على هذا النوع من الدوائر : نحاول معرفة وظيفتها وطريقة عملها واكتشاف السر الذي صممت لاجله مع التوفيق .

[زكرياء المغربي]

أظنه عداد و الله أعلم، حيث يقوم بعمل صعود في إشارة الخرج بيتغير على الرجل 2 للـ555 و ذلك بحجب نور عن الفوتوترانزستور (الآتي من D1 ) و البوتونسيومتر أظنه كمجزء جهد لضمان جهد جد جد جد منخفض في الظلام بالنسبة للمحيط الذي تتواجد به الدائرة
حقيقة أنا لم يسبق لي التعامل مع المتكاملة 4026 و انما أعمل فقط بـ 4518

[yasser55]

دائره موفقه اخى الحبيب نعيم واختيار موفق لدوائر لم يسبق مناقشاتها فى موضوع داره للنقاش قبل ذالك

واعتقد وجود d1 امام q1 له علاقه بوظيفة الدائره وهذا ما سوف نكتشفه اثناء المناقشات من جميع الاخوه بالموضوع وها نحن فى انتظار ارائهم وتصوراتهم لطريقة عمل الدائره ووظيفتها

ارق تحياتى

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة yasser55

دائره موفقه اخى الحبيب نعيم واختيار موفق لدوائر لم يسبق مناقشاتها فى موضوع داره للنقاش قبل ذالك

واعتقد وجود d1 امام q1 له علاقه بوظيفة الدائره وهذا ما سوف نكتشفه اثناء المناقشات من جميع الاخوه بالموضوع وها نحن فى انتظار ارائهم وتصوراتهم لطريقة عمل الدائره ووظيفتها

ارق تحياتى

يالله شرفني مرورك اخي الحبيب ارجو المتابعة اما الان فتصبح على خير لانني متعب هذا اليوم في العمل .

[yasser55]

ما رايكم اخوانى الاحباء هل نقول ان الاخ العزيز زكريا المغربى مسك اول الخيط

[زكرياء المغربي]

ممكن أخي ياسر أن تصحح ما قد كتبته حول الدارة في أول تعليق و شكرا

[seakrokram]

السلام عليكم ورحمه الله وبركاته
نعم اخي هي دائرة عداد كان يوضع الدايود D1 في جهه معينه والترانسستر الضوئي Q1 في جهه اخرى من الشارع كان يعد عدد السيارات المارة في نقطه معينه من الشارع لغرض وضع الخطط لمعالجه مشاكل المرور مثلا

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة yasser55

ما رايكم اخوانى الاحباء هل نقول ان الاخ العزيز زكريا المغربى مسك اول الخيط

السلام عليكم ورحمة الله : بل ان الاخ زكريا مسك الخيط كله : فعلا الدائرة تم تصميمها عداد يعمل على مبدا تغير الضوء (القطع الضوئي ورجوعوعة ) وتصلح في بعض التطبيقات كعد اللفات في ماكينات اللف طبعا بعد اضافة مراتب اخرى او كعد الحاجيات المصنعة في معمل مثلا قناني الحليب او البيبسي :: طبعا اخ زكريا الاي سي 4026 هو عداد وسفن سكمنت بنفس الوقت .تحياتي للاخ زكريا والاخ ياسر والاخ سيكاكرم والاخ الاستاذ فكروعلم المغيب في التعليق على هذه الدائرة .
