مجموعة من الحيل "العفسات" للمحترفين و الهواة.

[DELTA67]

السلام عليكم:
"عفسة" جمعها "عفسات" أو "عفايس" بالجزائري تعني "حيلة" بالمعنى الايجابي للكلمة و يقابلها بالفرنسي Astuce أو Truc و بالانجليزي Tip .
سوف أقدم لكم ان شاء الله مجموعة من "العفسات" المفيدة و التي أتمنى أن تنال اعجابكم كما أرجوا من كل الاخوة مشاركتنا "حيلهم" لتعم الفائدة للجميع.

1- صنع ترانزستور ضوئي Phototransistor :
اذا لم تجد ترانزستور ضوئي (أو مقاومة ضوئية LDR) عند بائع القطع الالكترونية يمكن استعمال ترانزستور عادي شرط ان يكون له غلاف معدني مثل BC109.
نقوم بثقب الغلاف او قصه من الاعلى (الجهة المعاكسة للاطراف) حتى تتعرض شريحته للضوء. نقوم بقص الرجل (الطرف) الخاص بالقاعدة Base و نبقي على الطرفين الآخرين (باعث مجمع). يمكن ملىء الغلاف بغراء لاصق شفاف لحماية الشريحة.

يفضل استعمال ترانزستور ذو معامل تكبير عال لتكون الحساسية أكبر (أو تستعمل دارة دارلنغتون).
يستعمل الترانزستور الضوئي (أو المقاومة الضوئية) وفق المخطط التالي (اذا كان الترانزستور نوع NPN يوصل الباعث جهة الارضي دائما):

في الدارة على اليمين تزداد قيمة التوتر Vout بزيادة الاضاءة (تقل مقاومة الترانزستور) و العكس في الدارة على اليسار. يمكن استعمال مقاومة متغيرة مكان Rc و Re قي الشكل لضبط قيمة Vout للقيمة التي نريد و هذا عند شدة اضاءة معينة.
عادة ما يستعمل الجهد Vout لقيادة دارة مقارن للجهد و بالتالي التحكم في ريلاي أو مصباح .... الخ.

2- صنع لاقط (مسبار) حرارة :
توجد قطع الكترونية متخصصة لالتقاط درجة الحرارة و تحويلها الى جهد كالمتكاملة الشهيرة LM35 . لكن ما ذا لو لم نجد هذه القطعة؟؟
يمكن استخدام دايودات عادية حيث أن الجهد بين طرفي دايود يتناقص بارتفاع درجة الحرارة (بمعدل 2 مللي فو لكل كلفن للدايود المصنوع من السلسيوم). لزيادة الحساسية يمكن ربط عدة دايودات على التسلسل.

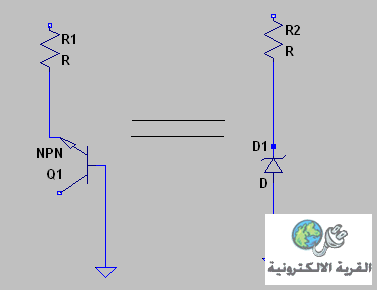

3- صنع ديود زينر من ترانستور:
عند استقطاب الوصلة قاعدة-باعث لترانزستور عكسيا فانها تكافئ دايود زينر جهده في حدود 9 فو.

4- صنع ديود زينر متغير:
هناك ديودات زينر خاصة يمكن تغيير جهدها مثل LM431 في حالة عدم توفرها يمكن استعمال احدى الدارات التالية:

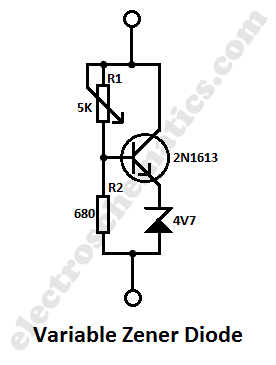

- في هذه الدارة نتحصل على زينر جهده متغير من 5 فو الى 45 فو و يتحمل تيارا أعظميا قدره 50 مللي آ .
عند جهد أكبر من 15 فو يجب أن يركب الترانزستور علىمشع حرارة لتبريده.

و هذه دارة أخرى للحصول على زينر متغير:

قيمة جهد زينر تحسب بالعلاقة التالية:
Vz= (R2*V)/(R1+R2)+Vbe
حيث Vz هي Vout على الشكل و Vbe تساوي تقريبا 0,6 فو .
و هذه دارة أخرى تعطي جهودا بين 3 فو و 25 فو و استطاعة 400 مللي وات:

و هذه دارة أخرى لزينر متغير من 0,5 فو الى 3,8 فو. قيمة المقاومة المتغيرة هي 10K :

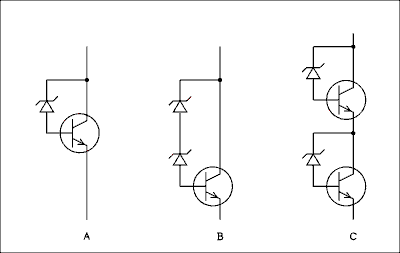

5- صنع زينر استطاعة:
الزينرات العادية استطاعتها ربع وات فاذا أحتجنا ديودا له استطاعة أكبر نستعمل الدارة التالية:

في الشكل A تعطى قيمة جهد زينر بالعلاقة Vz2 = Vz1 + 0,6 حيث Vz1 هو جهد ديود الزينر المستعمل.
الاستطاعة الجديدة تعطى بالعلاقة P2 =. P1 حيث P1 هي استطاعة ديود الزينر المستعمل و معامل التكبير للترانزستور.

6- صنع ديود متغير السعة ( فاريكاب) من ديود عادي أو ترانزستور:
يمكن الحصول على ديودات فاريكاب من تيونر متعطل حيث أنها تستعمل في دارات استقبال الترددات العالية للتلفزيون و اجهزة استقبال السات .... و غيرها.
اذا لم نجد تيونر يمكن استعمال دايودات عادية مثل 1N4004 أو استعمال ترانزستور كما في الاشكال التالية:

يتم تجريب عدة ديودات أو ترانزسترات للحصول على أفضل نتيجــة .

7- صنع ثيريستور باستعمال ترانزيستورين:
اذا لم يكن بالامكان ايجاد ثيريستور فاننا نستبدله بترانزستورين كما في الدارة التاليــة:

أتوقف هنا اليوم و الى اللقاء مع "عفسات" أخرى بحول الله.
-----------------------------------------------------------------
انتظروا لاحــقا:
- مضاعف المكثفة.
- صنع مكثف متغير صغير السعة بلف سلكين.
- تحويل جهد موجب الى جهد سالب.
- مجموعة حيل لصناعة اللوحات المطبوعة.
- صنع تغذية ثابتة بواسطة ترانزستور و زينر.
- محول RS232 الى TTL و العكس.
- مولد ضجيج و نبضات عشوائية.
- تحويل تغذية حاسوب الى تغذية المخبر.
- الحصول على ديود ليزر قوي من حارق سي-دي و دي-في-دي.
و غيرها..........
بالاضافة الى مجموعة من البرمجيات المهمة لهاوي الالكترونيات:
- كيف تحول حاسوبك الى اوسيلوسكوب.
- كيف تحول حاسوبك الى مولد اشارة GBF.
- كيف تحول حاسوبك الى محلل اشارة رقمية Logic analyzer.
- برامج المحاكاة المجانية.
و غيرها ................

أحبــــــــــك و الله يا مرســـــــــــــي

--------------------------------------------------------------------------------------
مـــــواضـــيعــي: (أنقـــر على العنوان لتصفح الموضوع)

- كيف تستعمل شاشة تلفون نوكيا 3310 أو 3410؟

- ما رأيكم في مشروع يناء حاسوب موافق للـ IBM PC 5150 ؟؟

- مبرمجة الـــ PIC داخل الدارة In Circuit.

- وصل بطاقة SD أو MMC بالـــ ATMEGA8.

- مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!

- دارة بسيطة جدا لعرض نص على شاشة التلفزيون.

- مبرمجات PIC بسيطة جدا.

- أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!

- مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB .

- أضف شاشة عرض LCD الى مشاريعك.

- ما رأيكم في مشروع دايزك DISEQC ؟؟

- هل تعرف LTSPICE IV ؟ برنامج محاكاة احترافي قوي و مجاني.

- تعالوا نتعرف على الصوت المحيطي SURROUND SOUND .

- مجموعة من الحيل "العفسات" للمحترفين و الهواة.

[ahmed nafee]

شكراً لك
تحياتى

[الالكترونيك حياتي]

غير قريت كلمة عفسات عرفت بلي راكي جزائري

شكرا ولد بلادي على العفسات غير اني لم افهم بعضها لاني مازلت طالبه

حبيت نسقسيك
دك بائع الالكترونيات عندنا في بلادنا وش اسمو يعني سقسيت على واحد يبيع الالكترونيات كامل يبعثوني لواحد يبيع حوايج الاعلام الالي ولا الاجهزة الالكترونية بصح انا نحوس اللي بيع هاذ لعفايس
هذي لولة الثاني يعيشك سميلي الادوات اللي نحتاجها بلهجتنا مثل اللوحة اللي تركب عليها و اداة التلحيم وغيرها على خاطر ما زالني نقرى بصح حابة نقرى ونطبق تعرف الجاميعة متعطيكش كلش على بيها حابة ندير ورشة صغيرة في دارنا فهمتني ؟
وشكرا

[peipo]

تسلم ايدك بجد

[حيدر علاج حسن]

عفسات مفيدة فعلا ....
عاشت ايدك ...

[DELTA67]

المشاركة الأصلية كتبت بواسطة سارة عابر

دك بائع الالكترونيات عندنا في بلادنا وش اسمو
وشكرا

شكرا أختي سارة على اهتمامك. لكن حبذا لو تكتبي بلغة فصحى سليمة قدر الامكان.
القطع الالكترونية تجدينها عند مصلحي الاجهزة عادة. فليل جدا هي المحلات المتخصصة في بيع هذا النوع من الاشياء في بلداننا العربية.
اذا كان بامكانك الذهاب الى الجزائر العاصمة هناك بعض المحلات المتخصصة :

ELECTRONIQUE 3001
Adresse : 8 rue freres Berrazouane - Alger
(en face marche; Dr Trolard)
Tel : 021 63 66 38
Fax : 021 63 63 43
site web : www.electronique3001.com

Plan : http://www.elctronique3001.com/plan.php

أو :

DELTATRONIC

Adresse: 45,Cite des Moudjahidines-Chevalley Ben-Aknoun -ALGER
Tel :+213 21 79 56 33

[seakrokram]

السلام عليكم ورحمه الله وبركاته
شكرا اخي العزيز على المعلومات
لكن بقي سوال مثلما ذكرت لو المادة الاصليه ما موجودة ممكن نعمل هذه الامور البديله بقي سوال هل هذه الملومات اكيدة ولا لا؟ وانا لا اقصد النقد بل الاستفسار لان انا اعرف انه نستطيع بناء زينر دايود لو لم يتوفر زينر قدرة عاليه لكن بقيه المعلومات مدى صحتها انا لا اقصد النقد بل الاستفسار
الرب يباركك اخي الحبيب

[Themarkez]

شي حلو ومميز بارك الله فيك وزادك من علمه
