مساعدة في فهم دائرة..أرجوا الدخول

[زكرياء المغربي]

السلام عليكم و رحمة الله تعالى و بركاته

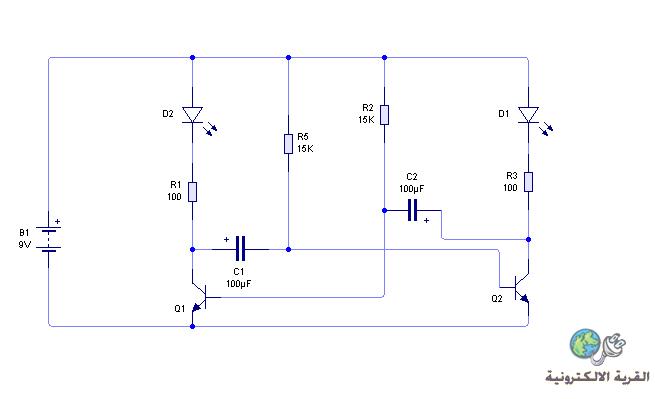

إخواني إن أمكن تصويببي في فهم تصر الدائرة

على ما أظن، ففي البداية يمر التيار يمر من المقاومة R2 لفتح الترانزستور Q1 فيتوهج الليد D2 و يتم شحن المكثفة C2 لأن التيار لن يمر من D1 لأن قاعدة الترانزستور مفلقة (Q1)، ثم عندما يشحن C2 يفرغ في قاعدة Q1 عند إذن يشحن C1 و يشتعل D1 طوال مدة تفريغ C2 حتى تنتهي ليغلق الترانزستور Q1 و يبدأ C1 في تفريغ شحنته في قاعدة Q2 ليشتعل D2 فيتم شحن المكثفة C2 من جديد و هكذا

فإن تفضلتم أن تدلوني على موضع الخطأ

[نعيم البديري]

ماهي المشكلة اخ زكريا الدائرة تعمل ؟ عموما نقلتها لك على برنامج السيركت وزرد وهذا رابط التشغيل جربها واعطني النتيجة .

http://speedy.sh/dA344/.cwz

[peipo]

اعتقد انه يريد ان يفهم اليه العمل هذا الموضوع فى شرح وافى عن المذبذب متعدد الاهتزازات

http://www.qariya.com/electronics/smps.htm

[زكرياء المغربي]

المشاركة الأصلية كتبت بواسطة نعيم البديري

ماهي المشكلة اخ زكريا الدائرة تعمل ؟ عموما نقلتها لك على برنامج السيركت وزرد وهذا رابط التشغيل جربها واعطني النتيجة .

http://speedy.sh/dA344/.cwz

نعم أخي نعيم هي شغالة و شكرا لك على مجهودك يا غالي أثابك الله عليه

اعتقد انه يريد ان يفهم اليه العمل هذا الموضوع فى شرح وافى عن المذبذب متعدد الاهتزازات

http://www.qariya.com/electronics/smps.htm

شكرا أخي بيبو على معلوماتك جعلها في ميزان حسناتك

و إن أمكن من الإخوان تصحيح و تصويب ما قلته عن تصرف الدائرة و شكرا مرة أخرى
