السلام عليكم ،،

قمت بأخذ مشروع من احد المنتديات ،، عن قياس المسافة باستخدام حساس المسافة GP212D وقمت بعمل الدائرة في بروتوس وهي تعمل بشكل ممتاز ،،، ولكنني حاولت ان اقوم بتوصيلها عمليا ولكن لم تعمل الدائرة !! ،، لا اعلم ما السبب ! ،،

اليكم المشروع ( الكود والمحاكاة )


http://www.4shared.com/rar/pWHIZRoj/...e_sensor.html?

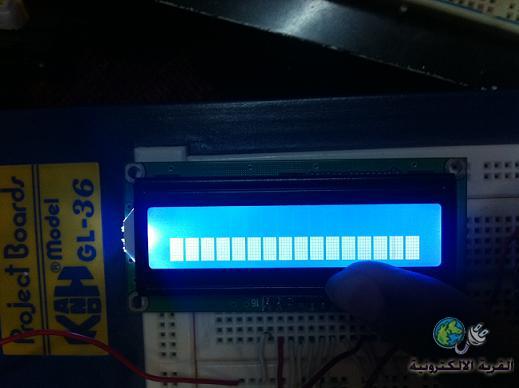

ملاحظة : قمت بتوصيل المقاومة المتغيرة كما يجب ،، ولكن كل ما يظهر لي في الشاشة هو كما بالصورة ! ،،

http://upload.qariya.info/images/qar...0833169b10.jpg


ما الحل ؟ ،، هل هناك نقص في الكود 1! ،! ام في اعدادات المشروع ! ،، ام اين الخلل ؟!


تمنياتي

[DELTA67]

اقتباس المشاركة الأصلية كتبت بواسطة المظلوم السلام عليكم ،، ما الحل ؟ ،، هل هناك نقص في الكود 1! ،! ام في اعدادات المشروع ! ،، ام اين الخلل ؟!

و عليكم السلام.
حسب الصورة فان الـشاشة مغذاة جيدا و هي تعمل.
أذن يبقى المشكل اما في توصيلها بالمكرو أو في الكود (أو الاثنين معا).
ضع صورة للدارة هنا و الكود ربما يستطيع أحدهم أن يساعدك.
هل هذه أول مرة تستعمل فيها شاشة السيدي؟
يمكنك ايجاد بعض المعلومات في هذا الموضوع:

أضف شاشة عرض LCD الى مشاريعك.

أحبــــــــــك و الله يا مرســـــــــــــي

--------------------------------------------------------------------------------------
مـــــواضـــيعــي: (أنقـــر على العنوان لتصفح الموضوع)

- كيف تستعمل شاشة تلفون نوكيا 3310 أو 3410؟

- ما رأيكم في مشروع يناء حاسوب موافق للـ IBM PC 5150 ؟؟

- مبرمجة الـــ PIC داخل الدارة In Circuit.

- وصل بطاقة SD أو MMC بالـــ ATMEGA8.

- مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!

- دارة بسيطة جدا لعرض نص على شاشة التلفزيون.

- مبرمجات PIC بسيطة جدا.

- أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!

- مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB .

- أضف شاشة عرض LCD الى مشاريعك.

- ما رأيكم في مشروع دايزك DISEQC ؟؟

- هل تعرف LTSPICE IV ؟ برنامج محاكاة احترافي قوي و مجاني.

- تعالوا نتعرف على الصوت المحيطي SURROUND SOUND .

- مجموعة من الحيل "العفسات" للمحترفين و الهواة.

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة DELTA67 و عليكم السلام. حسب الصورة فان الـشاشة مغذاة جيدا و هي تعمل. أذن يبقى المشكل اما في توصيلها بالمكرو أو في الكود (أو الاثنين معا). ضع صورة للدارة هنا و الكود ربما يستطيع أحدهم أن يساعدك. هل هذه أول مرة تستعمل فيها شاشة السيدي؟ يمكنك ايجاد بعض المعلومات في هذا الموضوع: أضف شاشة عرض LCD الى مشاريعك. أحبــــــــــك و الله يا مرســـــــــــــي -------------------------------------------------------------------------------------- مـــــواضـــيعــي: (أنقـــر على العنوان لتصفح الموضوع) - كيف تستعمل شاشة تلفون نوكيا 3310 أو 3410؟ - ما رأيكم في مشروع يناء حاسوب موافق للـ IBM PC 5150 ؟؟ - مبرمجة الـــ PIC داخل الدارة In Circuit. - وصل بطاقة SD أو MMC بالـــ ATMEGA8. - مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!! - دارة بسيطة جدا لعرض نص على شاشة التلفزيون. - مبرمجات PIC بسيطة جدا. - أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!! - مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB . - أضف شاشة عرض LCD الى مشاريعك. - ما رأيكم في مشروع دايزك DISEQC ؟؟ - هل تعرف LTSPICE IV ؟ برنامج محاكاة احترافي قوي و مجاني. - تعالوا نتعرف على الصوت المحيطي SURROUND SOUND . - مجموعة من الحيل "العفسات" للمحترفين و الهواة.

أهلا اخي ،،

لا ليست اول مرة ،، قمت بالتعامل معها قبل ذلك ،، ولكن منذ فترة طويلة ،، والآن احببت ان استذكر الموضوع ! ،، ولكنها للأسف لم تعمل معي !! ،، لا اعلم ربما اكون قد نسيت شيئا في التوصيل !! ،،

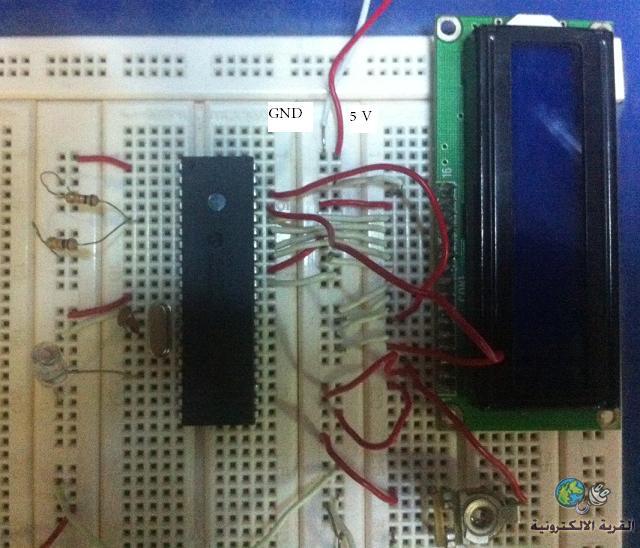

هذه هي الدائرة ،" عذرا على الفوضى في الدائرة "

http://upload.qariya.info/images/qar...b0419944bb.jpg

عذرا هناك خطأ في الصورة ،، الجهد 5 فولت والقراوند متعاكسين ،، السلك الأبيض يعبر عن 5 فولت والأحمر يعبر عن 0 فولت او قراوند


قمت باستخدام كريستالة 20 ميغا ،،

تمنياتي

[Tico]

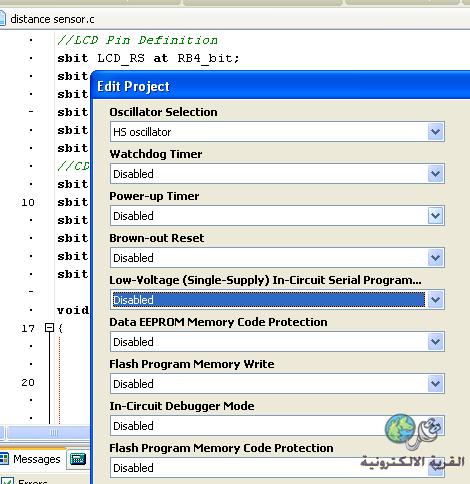

جرب توليد ملف هكس جديد بعد ضبط الاعدادات على الشكل التالي:



http://upload.qariya.info/images/qar...98071b18c4.png

[حيدر علاج حسن]

مشروعك لا يحتاج الى تردد عالي لماذا تستخدم كريستالة 20 ميكا ...
استخدم 1 ميكا و اجعلها قريبة جدا من البك ..
هل اوصلت نقطة MCLR الى المصدر عبر مقاومة 10 كيلو ؟؟؟
ما هو مصدر التغذية ؟؟؟

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن مشروعك لا يحتاج الى تردد عالي لماذا تستخدم كريستالة 20 ميكا ... استخدم 1 ميكا و اجعلها قريبة جدا من البك .. هل اوصلت نقطة MCLR الى المصدر عبر مقاومة 10 كيلو ؟؟؟ ما هو مصدر التغذية ؟؟؟

اهلا اخي حيدر ،


لا تتوفر لدي كريستالة 1 ميگا ،، اقل كريستالة تساوي 4 ميگا ،، وجربتها ايضا ولكن لا فائدة ،

الماستر كلير اوصلته بخمسة فولت مباشرة ،، عادة اوصله بنفس الطريقة في كل مشاريعي ويعمل بلا مشاكل ،،


مصدر التغذية 5 فولت ،، عن طريق شاحن موبايل

[حيدر علاج حسن]

طيب اوضح المشكلة عند التشغيل بالضبط ...

[المظلوم]

ماذا تقصد باوضح المشكلة عند التشغيل ،، عند التشغيل تظهر هذه الشاشة ،، لايوجد اوت بوت آخر ،،!
