دائره اليكترونيه للنقاش 33

[yasser55]

السلام عليكم الاخوه الكرام جميعا

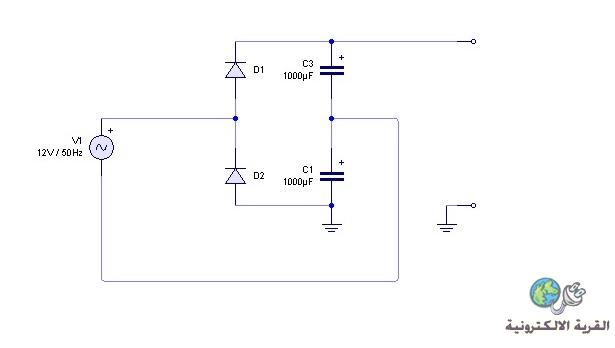

وبعد حصولى على الازن انا والاخ الحبيب نعيم فى تقديم دائره للنقاش من الاخ الحبيب م/ محسن اتشرف بان اقدم اليكم هذه الدائره البسيطه والمهمه للنقاش والتحليل لمعرفة وظيفتها وطريقة عملها وكيف يمكن الاستفاده منها راجيا التوفيق للجميع
تحياتى

[peipo]

دائره مضاعفه جهد والخرج هو 24 فولت
فى اللحظه الذى يكون فيها التيار موجبا يقوم d1 بشحن c3 ب 12 فولت وفى اللحظه الاخرى التى يكون فيها التيار سالبا يقوم d2 بشحن c1 ب 12 فولت ايضا والخرج هو مجموع شحن المكثفين

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة yasser55

السلام عليكم الاخوه الكرام جميعا

وبعد حصولى على الازن انا والاخ الحبيب نعيم فى تقديم دائره للنقاش من الاخ الحبيب م/ محسن اتشرف بان اقدم اليكم هذه الدائره البسيطه والمهمه للنقاش والتحليل لمعرفة وظيفتها وطريقة عملها وكيف يمكن الاستفاده منها راجيا التوفيق للجميع
تحياتى

شكرا لك اخي ياسر : دع الاخ بيبو يستفيد من معلومات هذه الدائرة ولكن هذه المرة لانكتفي بذكر رؤوس الاقلام نريد التفصيل مثلا كيف نتتبع التيار من الدخول الى الخروج وماذا يحصل في كل نصف موجة من جهد المصدر ؟؟ ماهو تأثير تردد المصدر على خرج الدائرة؟ ماهو تأثير سعة المكثف المستخدم على الجهد والتيار الخارج ؟ كيف يتم حساب التيار الخارج عند التردد 50Hz وقيمة مكثف 1000uf مثلا ؟ ماهي عيوب الدائرة ؟ اكمل معكم غدا وتصبحون على خير .

[هيثم العليمي]

بسم الله الرحمن الرحيم

اخ ياسر احييك على هذه الدائره الجميله ..

اذا كان عمل الدائره كما قال الاخ بيبو ..

نريد تفصيل اكثر وهل الخرج متردد ام مستمر وكم يكون التيار .. وفيما يمكن اسنخدامها..

وجزاكم الله خير

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة هيثم العليمي

بسم الله الرحمن الرحيم

اخ ياسر احييك على هذه الدائره الجميله ..

اذا كان عمل الدائره كما قال الاخ بيبو ..

نريد تفصيل اكثر وهل الخرج متردد ام مستمر وكم يكون التيار .. وفيما يمكن اسنخدامها..

وجزاكم الله خير

سيتم الشرح بالتفصيل ترقب ذالك مع اجمل الامنيات بالتوفيق

[yasser55]

المشاركة الأصلية كتبت بواسطة نعيم البديري

شكرا لك اخي ياسر : دع الاخ بيبو يستفيد من معلومات هذه الدائرة ولكن هذه المرة لانكتفي بذكر رؤوس الاقلام نريد التفصيل مثلا كيف نتتبع التيار من الدخول الى الخروج وماذا يحصل في كل نصف موجة من جهد المصدر ؟؟ ماهو تأثير تردد المصدر على خرج الدائرة؟ ماهو تأثير سعة المكثف المستخدم على الجهد والتيار الخارج ؟ كيف يتم حساب التيار الخارج عند التردد 50Hz وقيمة مكثف 1000uf مثلا ؟ ماهي عيوب الدائرة ؟ اكمل معكم غدا وتصبحون على خير .

تماما اخى الحبيب نعيم هذه المره لن نكتفى الا بالتفصيلات الممله عن طريقة عمل الدائره وكيفية حساب الجهد والتيار الناتجين والان نترك فرصه للاخوه الاعضاء المتميزين للمشاركه معنا فى المناقشات وارجو ايضا المتابعه اخوى الحبيبين الاخ نعيم والاخ م/ محسن /تحياتى

[peipo]

وانا ساشارك مشاركه صغيره وغدا ساكمل معكم باذن الله
لنفرض ان الدخل 12 فولت ونفرض ان مقدار التموج المسموح به 1 فولت مثلا وان الحمل 100 اوم مثلا فعليه فان
VOUTmax=2(12)=16.97v
VOUTmin=16.97-1=15.97v
اذن فقيمه الفولت المتوسطه هى
16.97+15.97/2
=16.47v
اذان فقيمه التيار ستكون =16.47/100=1647. امبير
وبالتالى فان
C=I/F*1V
1647./50*1
= 0033.F اى حوالى 3300 مايكرو فاراد

اسف على سوء التنسيق مع وعدى بعد ذلك بتنسيق اكثر فى المعادلات
