هيا نصنع دارة محول صوت مونو الى "شبه ستيريو"Mono to Pseudo STEREO.

[DELTA67]

السلام عليكم:
من أكثر المواضيع جذبا للهواة و خاصة الشباب هو مجال الأوديو AUDIO أي كل ما يتعلق بانتاج الصوت و تضخيمه و معالجته باستعمال مرشحات النغمة (الاكوالايزر) ...الخ.
كنت قد تكلمت سابقا عن الصوت المحيطي SURROUND و كيفية انتاجه في الموضوع التالي (أنقر للتصفح):

تعالوا نتعرف على الصوت المحيطي SURROUND SOUND .

لكن للأسف الكثيرون منا لا يملكون مثل هذه الاجهزة المعقدة و الغالية الثمن و لكي لا نحرم أنفسنا من الاستمتاع بصوت جيد أقدم لكم دارة مهمة جدا لتحسين الصوت العادي (المونو) الذي تبثه معظم قنواتنا التلفزيونية و اذاعات الراديو.
لكن في البداية لا بد من مقدمة نظرية عن الصوت المونو و الستيريو فشدوا أحزمتكم.
عند تسجيل الصوت بمكروفون واحد و اعادة بثه (سواءا بسماعة واحدة أو عدة سماعات) فان المستمع لا يستطيع التمييز بين مواقع مصادر الاصوات التي يسمعها فتبدوا قادمة من نقطة واحدة.
عند استعمال مكرفونين للتسجيل (يوضعان بطريقة خاصة) و اعادة بثه من خلال سماعتين متباعدتين فان انتاج الصوت يتحسن بشكل كبير حيث يزداد وضوحه و القدرة على التمييز بين مصادر الاصوات.
كما قلت سابقا لا يكفي وجود سماعتين للحصول على الاستيريو بل يجب أن يكون هناك فرق في الاشارة الصوتية التي تغذيهما. يكون هذا الفرق اما في سعة الاشارة Amplitude أو طورها Phase أو الاثنين معا.
هناك طريقتان أساسيتان للحصول على صوت ستيريو "كاذب" Pseudo Stereo انطلاقا من صوت مونو:
1- الطريقة الأولى: يقسم مجال التردادات الصوتية ( 20KHz---20Hz) الى عدة أجزاء توزع بالتناوب بين القناتين اليمنى و اليسرى.

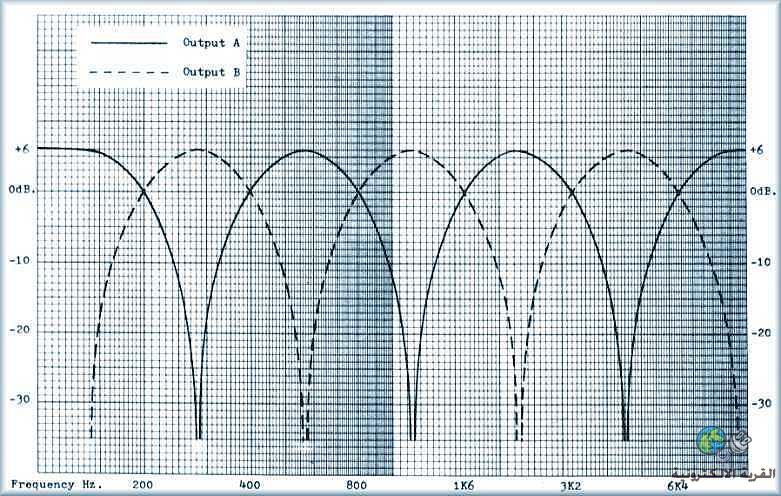

الصورة التالية توضح ذلك حيث الترددات الاقل من 200Hz توجه الى القناة A (اليمنى مثلا) ومن 200Hzالى 400Hzتوجه الى القناة B (اليسرى) ثم من 400Hzالى 800Hz توجه الى A مجددا ومن 800Hzالى 1.6KHz توجه الى القناة B وهكذا نستمر في عملية التوزيع.

أبسط تطبيق يمكن أن نتخيله لهذه الطريقة هو أن نقسم المجال الصوتي لاشارتنا (المونو) الى جزئين فقط . من 20Hz الى 2KHz و الجزء الثاني من 2KHz الى 20KHz .

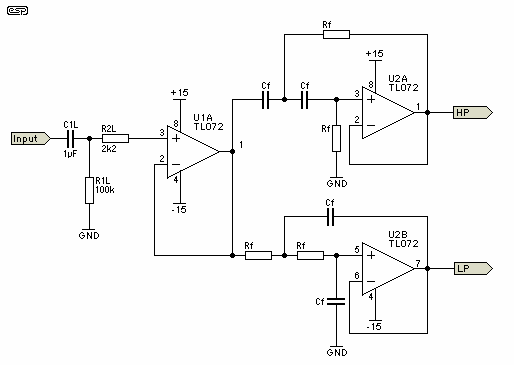

و هذه هي الدارة المستعملة لذلك:

يوجه المخرج HP الى القناة اليمنى مثلا و المخرج LP الى القناة اليسرى (أو العكس).
قيمة المقاومة Rf هي 10k و قيمة المكثفة Cf هي 10n .
طبعا لا يجب أن نتوقع أداءا مميزا لهذه الدارة البسيطة جدا لكنها تؤدي لتحسين الصوت و لو قليلا فهي تستحق التجربة. و للحصول على نتيجة أفضل يجب تقسيم الصوت لعدة مجالات (6 أو أكثر) لكن هذا يتطلب دارة أكثر تعقيدا أترك لكم عناء البحث عنها على الشبكة العنكبوتية.


2- الطريقة الثانية: كلا القناتين (اليمنى و اليسرى) تبث كامل المجال الصوتي لكن نقوم بتغيير طور الترددات (أو بعضها على الأقل) بين القناتين.
أبسط تطبيق لهذه الفكرة أن نجعل القناتين تعملان على التعاكس (أي بفرق طور 180 درجة). عمليا يتم هذا بعكس اسلاك التوصيل لاحدى السماعتين أو باضافة دارة عاكس قبل مكبر الصوت المغذي لها.
العيب في هذه العملية البسيطة جدا أنها تولد "فجوة صوتية" بين السماعتين "hole in the middle" effect .
للحصول على نتائج أحسن نستعمل مزيح طور انتقائي يعتمد على قيمة التردد لتغذية احدى القناتين و تغذى القناة الاخرى باشارتنا الصوتية دون أي تغيير.

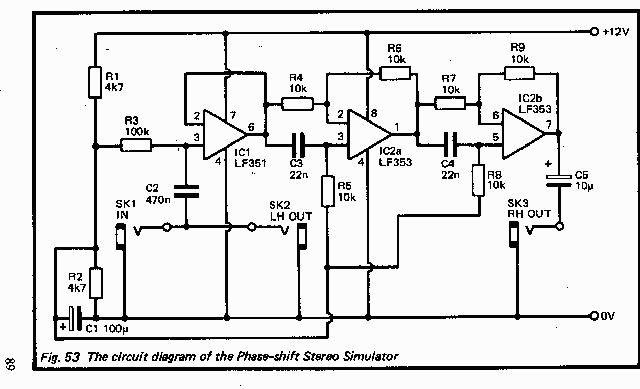

هذه دارة بسيطة تحتوي على مزيحي طور على التسلسل تستعمل لتغذية السماعة اليمنى بينما تغذى السماعة اليسرى مباشرة (طبعا لا يهم اذا عكسنا العملية) . تستعمل هذه الدارة عند مدخل مكبر الصوت الذي يغذي السماعتين.

متكاملة متخصصة:
في الأخير أود أن أشير الى وجود متكاملة متخصصة لتحويل المونو الى الستيريو (بالاضافة لوظائف أخرى) سهلة الاستعمال حيث لا تتطلب عددا كبيرا من القطع الاضافية و هي المتكاملة رقم TDA3810 المنتجة من طرف مخابر شركة PHILIPS المعروفة بدورها في مجال الاوديو و بالتالي حتما تكون النتيجة المتحصل عليها جيدة باستعمال هذه المتكاملة.
للأسف فان انتاج هذه المتكاملة قد توقف و بالتالي من الصعب جدا الحصول عليها !!! لكن لا تقلقوا فأخوكم DELTA67 هنا ليقدم لكم "عفسة" جديدة لتعويض هذه المتكاملة.
انطلاقا من مخطط هذه المتكاملة (الموجود على الداتاشيت و الذي يمكن تحميله من الشبكة ) يمكن تعويضها باستعمال مكبرات عمليات عادية OP AMP كما يلي:

المثلث الذي بوسطه اشارة ناقص "-" يعني مكبر عمليات موصول بشكل عاكس حيث يوصل مدخله الموجب "+" بالارضي كما في الشكل التالي:

تغذى مكبرات العمليات بجهد مزدوج من 6 الى 12فو و من المفضل جدا وضع مكبر عمليات معامل تكبيره 1 في مدخل هذه الدارة (كما في الدارة الموالية) للحصول على نتائج أفضل.

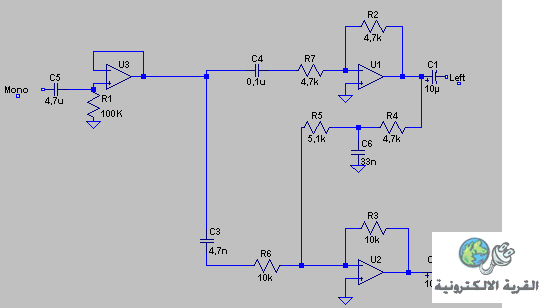

في هذه الدارة تكون القناتين متوافقتين في الطور من أجل الترددات المنخفضة و يتغير الطور بازدياد تردد الاشارة الصوتية.

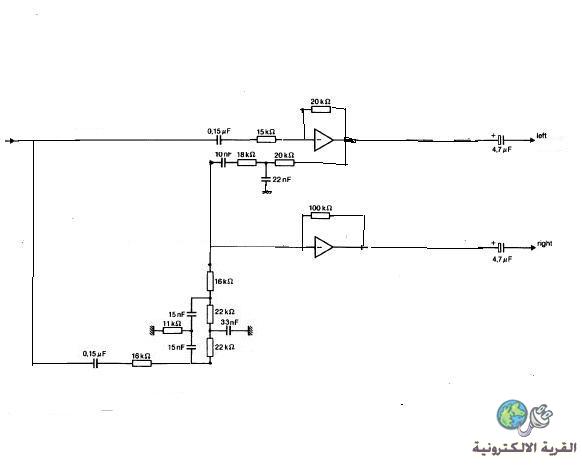

كما يمكن تبسيط هذه الدارة أكثر (لكن على حساب النتيجة) و ذلك كما يلي:

أنا في انتظار ردودكم و مشاركتكم لنا بتجاربكم في مجال الصوتيات لتعم الفائدة على الجميع.
تقبلوا تحــــياتي
