المطلوب : أبسط دائرة ممكنة لفصل الحمل

[osama matar]

مع أني أشعر أحياناً بأنه غير مرغوب بمشاركاتي .. وكأني أريد منافسة البعض ... إلا أن القرية ما زالت تشكل بالنسبة لي "بيتي الإلكتروني"

المطلوب : أبسط دائرة ممكنة لفصل الحمل عن خرج جهد بطارية 12 فولت عندما يصل جهدها إلى 11 فولت وأن لا يعود توصيل جهد الخرج إلا إذا ارتفع جهد البطارية أكثر من 12 فولت
مع العلم بأن رفع الحمل عن البطارية يجعل جهدها يرتفع من 11 إلى 12 مباشرة مما يؤدي إلى ذبذبة جهد الخرج
ملاحظة: استخدم lm317 كتحكم شحن

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة osama matar

مع أني أشعر أحياناً بأنه غير مرغوب بمشاركاتي .. وكأني أريد منافسة البعض ... إلا أن القرية ما زالت تشكل بالنسبة لي "بيتي الإلكتروني"

المطلوب : أبسط دائرة ممكنة لفصل الحمل عن خرج جهد بطارية 12 فولت عندما يصل جهدها إلى 11 فولت وأن لا يعود توصيل جهد الخرج إلا إذا ارتفع جهد البطارية أكثر من 12 فولت
مع العلم بأن رفع الحمل عن البطارية يجعل جهدها يرتفع من 11 إلى 12 مباشرة مما يؤدي إلى ذبذبة جهد الخرج
ملاحظة: استخدم lm317 كتحكم شحن

لماذا اخي العزيز اسامة مطر من قال هذا الكلام انت استاذنا ومشاركاتك لابد ان تحمل بصمة خاصة من الابداع : فقط سؤال هل تريد الدائرة تعتمد كليا على المنظم 317 مع بعض العناصر البسيطة الاخرى ام تحتوى على متكاملة اخرى كمقارن بالاضافة للمنظم هذا سننحاول المساعدة قدر الامكان بعد هذا الاستفسار .

[فكروعلم]

المشاركة الأصلية كتبت بواسطة osama matar

مع أني أشعر أحياناً بأنه غير مرغوب بمشاركاتي .. وكأني أريد منافسة البعض ... إلا أن القرية ما زالت تشكل بالنسبة لي "بيتي الإلكتروني"

المطلوب : أبسط دائرة ممكنة لفصل الحمل عن خرج جهد بطارية 12 فولت عندما يصل جهدها إلى 11 فولت وأن لا يعود توصيل جهد الخرج إلا إذا ارتفع جهد البطارية أكثر من 12 فولت
مع العلم بأن رفع الحمل عن البطارية يجعل جهدها يرتفع من 11 إلى 12 مباشرة مما يؤدي إلى ذبذبة جهد الخرج
ملاحظة: استخدم lm317 كتحكم شحن

بالعكس أخ اسامة نحن نرحب بمشاركاتك وكم أكون سعيد بالمنافسة لأنها تفيد كل الأطراف وصدقني يا أخ اسامة أحب الأنسان المبدع وأكون سعيد به وكل الناس الذين أفضل مني أحترمهم بشكل لا يوصف لأنني من خلالهم أتقدم نحو الأمام
أنا جاهز للتصميم هل تريدها عن طرق الترانزستورات أم بمكبرات العمليات أم من خلال المتكاملة 555 تكرم عيونك ياغالي

[dmostafa]

اهلا باستاذنا اسامه مطر وبالتاكيد امكانياتى البسيطة بالنسبة لك لا تؤهلنى للمساعدة ولكننى ارى ان صعوبه التصميم تكون فى المدى اللى مفروض ان تعمل فيه الدائرة وهو 1 فولت فقط

[osama matar]

المشاركة الأصلية كتبت بواسطة نعيم البديري

لماذا اخي العزيز اسامة مطر من قال هذا الكلام انت استاذنا ومشاركاتك لابد ان تحمل بصمة خاصة من الابداع : فقط سؤال هل تريد الدائرة تعتمد كليا على المنظم 317 مع بعض العناصر البسيطة الاخرى ام تحتوى على متكاملة اخرى كمقارن بالاضافة للمنظم هذا سننحاول المساعدة قدر الامكان بعد هذا الاستفسار .

بارك الله فيك أخي نعيم
دائرة الشاحن ليس فيها مشكلة وأستخدم LM317
المشكلة بأن الجهاز الذي يعمل على البطارية عندما ينقطع التيار الكهربي يحتاج لإعادة برمجة إذا كانت تغذيته أقل من 10.5 فولت لأنه يفصل ويوصل باستمرار .. لذا أريد أن يفصل الجهاز تماماً ومرة واحدة عند انخفاض جهد البطارية ولا يعود للعمل إلا بعد ارتفاع الجهد لأكثر من 12 فولت

[osama matar]

المشاركة الأصلية كتبت بواسطة فكروعلم

بالعكس أخ اسامة نحن نرحب بمشاركاتك وكم أكون سعيد بالمنافسة لأنها تفيد كل الأطراف وصدقني يا أخ اسامة أحب الأنسان المبدع وأكون سعيد به وكل الناس الذين أفضل مني أحترمهم بشكل لا يوصف لأنني من خلالهم أتقدم نحو الأمام
أنا جاهز للتصميم هل تريدها عن طرق الترانزستورات أم بمكبرات العمليات أم من خلال المتكاملة 555 تكرم عيونك ياغالي

بارك الله فيك أخي فكروعلم
دائرة الشاحن ليس فيها مشكلة وأستخدم LM317
المشكلة بأن الجهاز الذي يعمل على البطارية عندما ينقطع التيار الكهربي يحتاج لإعادة برمجة إذا كانت تغذيته أقل من 10.5 فولت لأنه يفصل ويوصل باستمرار .. لذا أريد أن يفصل الجهاز تماماً ومرة واحدة عند انخفاض جهد البطارية ولا يعود للعمل إلا بعد ارتفاع الجهد لأكثر من 12 فولت
ماذا أستخدم ... فلا مانع من مقارن أو مؤقت أو مكبر عمليات أو ترانزيستور أو ريليه ... المهم تأدية الغرض والبساطة لتسهيل الصيانة مستقبلاً

[فكروعلم]

المشاركة الأصلية كتبت بواسطة osama matar

بارك الله فيك أخي فكروعلم
دائرة الشاحن ليس فيها مشكلة وأستخدم LM317
المشكلة بأن الجهاز الذي يعمل على البطارية عندما ينقطع التيار الكهربي يحتاج لإعادة برمجة إذا كانت تغذيته أقل من 10.5 فولت لأنه يفصل ويوصل باستمرار .. لذا أريد أن يفصل الجهاز تماماً ومرة واحدة عند انخفاض جهد البطارية ولا يعود للعمل إلا بعد ارتفاع الجهد لأكثر من 12 فولت
ماذا أستخدم ... فلا مانع من مقارن أو مؤقت أو مكبر عمليات أو ترانزيستور أو ريليه ... المهم تأدية الغرض والبساطة لتسهيل الصيانة مستقبلاً

من عيوني أخ أسامة سأجهز لك ثلاث نماذج وأرفعها اليوم أو غداً

[osama matar]

المشاركة الأصلية كتبت بواسطة dmostafa

اهلا باستاذنا اسامه مطر وبالتاكيد امكانياتى البسيطة بالنسبة لك لا تؤهلنى للمساعدة ولكننى ارى ان صعوبه التصميم تكون فى المدى اللى مفروض ان تعمل فيه الدائرة وهو 1 فولت فقط

يمكن زيادته إلى 2 فولت

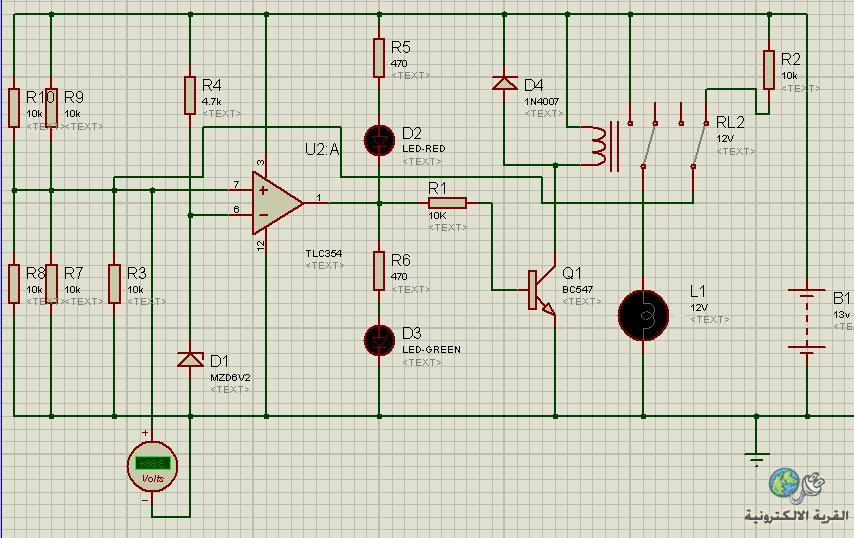

وشاهد هذه المحاولة حيث بروتس لم يفهم التعامل مع المقاومة R2
