دائرة الكترونية للنقاش ( 35 )

[فكروعلم]

السلام عليكم

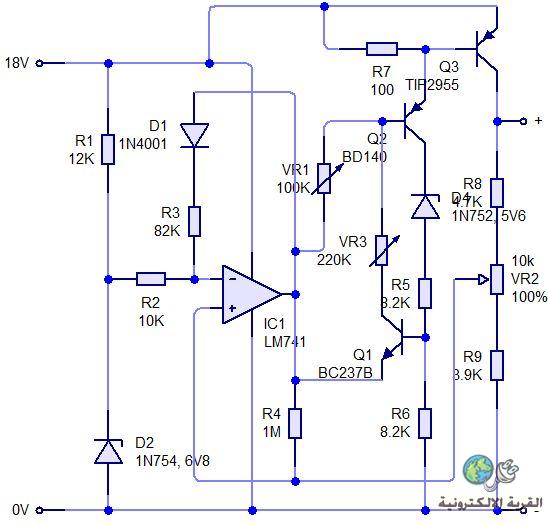

أقدم لكم الدارة 35 من سلسلة دارة الكترونية للنقاش للوصول إلى معرفة وظيفتها وطريقة عملها الدارة صعبة شوية شدو الهمة ما في شيء مستحيل

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
أقدم لكم الدارة 35 من سلسلة دارة الكترونية للنقاش للوصول إلى معرفة وظيفتها وطريقة عملها الدارة صعبة شوية شدو الهمة ما في شيء مستحيل

وعليكم السلام اخي العزيز استاذنا الغالي :: هل تريد ان اذكر وظيفة الدائرة مباشرة ام اقوم بشرح طريقة العمل ام الاثنان معا واقترح ان اقوم بذالك على شكل ثلاث مشاركات في كل مشاركة استهلك فنجان من القهوة لان البيبسي مضر بالصحة ههههه .. تحياتي

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

وعليكم السلام اخي العزيز استاذنا الغالي :: هل تريد ان اذكر وظيفة الدائرة مباشرة ام اقوم بشرح طريقة العمل ام الاثنان معا واقترح ان اقوم بذالك على شكل ثلاث مشاركات في كل مشاركة استهلك فنجان من القهوة لان البيبسي مضر بالصحة ههههه .. تحياتي

وعليكم السلام
أخي نعيم طول بالك شوية ولا تكن كبش فداء أذكر وظيفتها يكفي حالياً أحسن ما تتعذب بالشرح وتخسر كتير قهوة بيكفي خسارة فنجان واحد هههههههههههههه

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

وعليكم السلام
أخي نعيم طول بالك شوية ولا تكن كبش فداء أذكر وظيفتها يكفي حالياً أحسن ما تتعذب بالشرح وتخسر كتير قهوة بيكفي خسارة فنجان واحد هههههههههههههه

طيب اخي وانا راض بذالك :: ولكن خسرت فنجانين في مشاركة واحدة بعد التعديل //ساكتفي بذكر ماتوحي له الدائرة تعتمد النقطة + على جهد المصدر الذي اتوقعه غير ثابت او يتغير بالربط كشاحن بطارية اذا كان الجهد واطي لايكون خرج عند النقطة + واذا كان قد وصل لقيمة معينة تعطي النقطة + جهدا معينا حسب تنظيم VR1 وVR3 وعند الارتفاع قليلا يحدد حسب VR2 يتم ثبات المصدر ويمكن ان يكون شاحن منظم لمعالجة سحب التيار العالي للبطارية التي تمر بها اثناء مراحل الشحن ..

[seakrokram]

السلام عليكم ورحمه الله وبركاته
من خلال ملاحظه الدائرة اوليا هناك ثلاثه احتمالات لعمل الدائرة
اعتمادا على الفولتيه على المقاومه VR2 اما 6.8 فولت او اقل او اكثر وجراء ذلك
اتوقع تنظيم فولتيه على النقطه المعنونه ب(+) على جامع Q3

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

طيب اخي وانا راض بذالك :: ولكن خسرت فنجانين في مشاركة واحدة بعد التعديل //ساكتفي بذكر ماتوحي له الدائرة تعتمد النقطة + على جهد المصدر الذي اتوقعه غير ثابت او يتغير بالربط كشاحن بطارية اذا كان الجهد واطي لايكون خرج عند النقطة + واذا كان قد وصل لقيمة معينة تعطي النقطة + جهدا معينا حسب تنظيم VR1 وVR3 وعند الارتفاع قليلا يحدد حسب VR2 يتم ثبات المصدر ويمكن ان يكون شاحن منظم لمعالجة سحب التيار العالي للبطارية التي تمر بها اثناء مراحل الشحن ..

السلام عليكم
أخي نعيم
العلامة 51.01 من مية

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
أخي نعيم
العلامة 51.01 من مية

طبعا شكرا للعلامة ولم افهم طبعا ال 1 فوق الخمسين وال 1 بالمية لماذا هههههه اخي الغالي باختصار شديد الدائرة مثبت جهد وفاصل عند الانخفاض : بمعنى تقوم بفصل الحمل الموصل ب جامع Q3 عند الانخفاض لجهد معين وبنفس الوقت تثبت جهد تلك النقطة عند ارتفاع المصدر .

[ibn al islam]

السلام عليكم

الدائره يمكن تكون دائرة حماية تفصل التيار عن الحمل عندما يسحب تيار ضعيف او تيار عالى الذى يتم تحديده مسبقا عبر المقاومات المتغييره و الله اعلم

انصكم اخوانى بدعم استعمال برنامج cicuit wizart فيه الكثير من الاخطاء

احسن برنامج هو proteus
