لماذا تفعل ذلك يا ترانزستور ؟؟


اخوتي الأحباب السلام عليكم ورحمة الله وبركاته

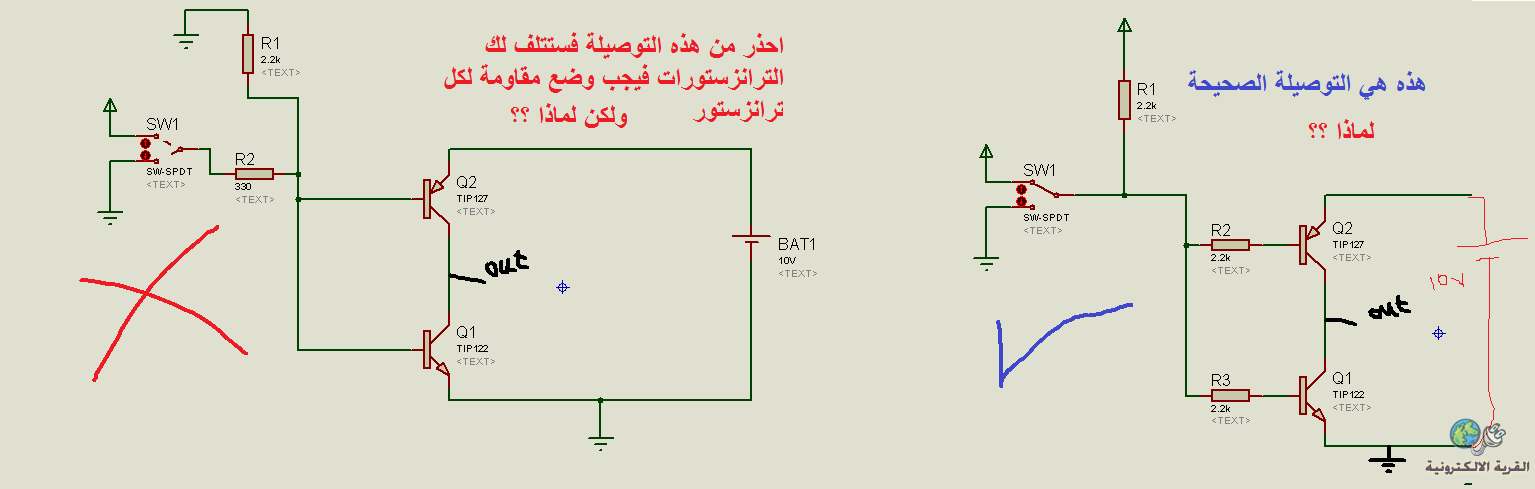

عند تصميم دائرة H-bridge والعديد من الدوائر الأخرى قد نحتاج لتوصيل نوعين من الترانزستور مثل الموجودين بالصورة بالأسفل ..

المشكلة هي إذا قمت بعمل التوصيلة التي على اليسار سوف تتلف الترانزستورات
وإذا قمت بعمل التوصيلة التي على اليمين سوف تعمل معك الدائرة

وهذا الكلام ينطبق على الـ BJT ترانزستور وكذلك الـ MOSFET ..

السؤال هو لماذا يحدث ذلك ؟؟؟

وجدت أن هذا التساؤل قد يفيد الجميع ويساعدهم على فهم الترانزستور أكثر فأرجو من كل من لديه معلومة أن يجيب على هذا التساؤل وخصوصا الخبراء ..

[حيدر علاج حسن]

استاذ احمد ارى ان التوصيلتان فيهما مشكلة ...
كلا الترانزستورين سيعملان بنفس الوقت و من نبضة واحدة ....
جربت هذا الفرق على البروتوس قبل اسبوع و وجدته فعلا يعترض على اشراك الترانزستورين بمقاومة واحدة ...
ولكن دون ان اعرف السبب ..

[ahmad_s_f]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

استاذ احمد ارى ان التوصيلتان فيهما مشكلة ...
كلا الترانزستورين سيعملان بنفس الوقت و من نبضة واحدة ....

لا يا أخي حيدر .. فالترانستورين من نوعين مختلفين أحدهما NPN والآخر PNP

ولذا سيعمل أحدهما NPN في حالة وجود الجهد الموجب على القاعدة base وسينطفئ الآخر PNP وقتها

وسيعمل الآخر PNP في حالة وجود صفر على القاعدة وسينطفئ الآخر NPN .

إذن لن يعملوا في وقت واحد أبدا . وينطبق نفس الكلام لو استخدمنا ترانزستورات موسفت N-channel (يشبه NPN ) وترانزستور P-channel . (بالطبع مع الاختلاف في كيفية العمل أن هذا يعتمد على التيار NPN والآخر يعتمد على الفولت MOSFET )

======================
تحياتي

[حيدر علاج حسن]

شكـــــــــــــــــــــــــــــــرا جزيــــــــــــــــــــــــــــــــــلا .....

[dmostafa]

المشاركة الأصلية كتبت بواسطة ahmad_s_f

لماذا تفعل ذلك يا ترانزستور ؟؟


اخوتي الأحباب السلام عليكم ورحمة الله وبركاته

عند تصميم دائرة H-bridge والعديد من الدوائر الأخرى قد نحتاج لتوصيل نوعين من الترانزستور مثل الموجودين بالصورة بالأسفل ..

المشكلة هي إذا قمت بعمل التوصيلة التي على اليسار سوف تتلف الترانزستورات
وإذا قمت بعمل التوصيلة التي على اليمين سوف تعمل معك الدائرة

وهذا الكلام ينطبق على الـ BJT ترانزستور وكذلك الـ MOSFET ..

السؤال هو لماذا يحدث ذلك ؟؟؟

وجدت أن هذا التساؤل قد يفيد الجميع ويساعدهم على فهم الترانزستور أكثر فأرجو من كل من لديه معلومة أن يجيب على هذا التساؤل وخصوصا الخبراء ..

اعتقد بان هذا سليم لانه فى الدائرة على الشمال قمت بالتوصيل المباشر لقاعدتى الترانزستورين وايضا التوصيل المباشر لمجمعى الترانزستورين فتصرف الترانزستوران كانهم سلك موصل مباشرة بالتوازى على اطراف البطارية فاحترق هذا السلك ( الترانزستوران ) بصرف النظر عن قطبية النبضة القادمة .. اما فى الدائرة على اليمين فبوضعك مقاومة على قاعدة كل ترانزستور فانت قمت بفصل الترانزستورين تماما عن بعضهما واصبح لكل ترانزستور الانحياز الخاص به والذى يمكنه من التحول من القطع او التوصيل تبعا للنبضة القادمة اليه دون تدخل من الترنزستور الاخر فى عمله

[فكروعلم]

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة dmostafa

اعتقد بان هذا سليم لانه فى الدائرة على الشمال قمت بالتوصيل المباشر لقاعدتى الترانزستورين وايضا التوصيل المباشر لمجمعى الترانزستورين فتصرف الترانزستوران كانهم سلك موصل مباشرة بالتوازى على اطراف البطارية فاحترق هذا السلك ( الترانزستوران ) بصرف النظر عن قطبية النبضة القادمة .. اما فى الدائرة على اليمين فبوضعك مقاومة على قاعدة كل ترانزستور فانت قمت بفصل الترانزستورين تماما عن بعضهما واصبح لكل ترانزستور الانحياز الخاص به والذى يمكنه من التحول من القطع او التوصيل تبعا للنبضة القادمة اليه دون تدخل من الترنزستور الاخر فى عمله

اتفق تماما مع الاخ مصطفى ولكن بصيغة كلام اخرى هي اقرب للحقيقة نتكلم عن الدائرة في اليسار نلاحظ ان الترانزستورين سيعملان مباشرة وبدون نبضة سواء موجبة او سالبة لماذا لان الانحياز الامامي للقاعدتين سيتم بشكل توالي ربط E,B ثم B,E من خط المصدر الموجب الى السالب وبشكل اقرب الى الشورت (فارق جهد (B,E) فيعملان سويا ويكونان شورت للمصدر ويحترقان .

[هيثم العليمي]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اتفق تماما مع الاخ مصطفى ولكن بصيغة كلام اخرى هي اقرب للحقيقة نتكلم عن الدائرة في اليسار نلاحظ ان الترانزستورين سيعملان مباشرة وبدون نبضة سواء موجبة او سالبة لماذا لان الانحياز الامامي للقاعدتين سيتم بشكل توالي ربط E,B ثم B,E من خط المصدر الموجب الى السالب وبشكل اقرب الى الشورت (فارق جهد (B,E) فيعملان سويا ويكونان شورت للمصدر ويحترقان .

الف شكر للاخ احمد سمير على الموضوع الرائع

وكمان الف الف شكر للاخ نعيم .. على الشرح الاكثر من رائع
