كتابة كود LCD..أرجوا الدخول

زكرياء المغربي · 02:19 PM

السلام عليكم و رحمة الله تعالى و بركاته
إخواني إن أمكن ارشادي، أكتب كود بالميكروسي عشان يطلع لي كتابة على LCD فإذا بها تشتعل و لا شيئ يكون

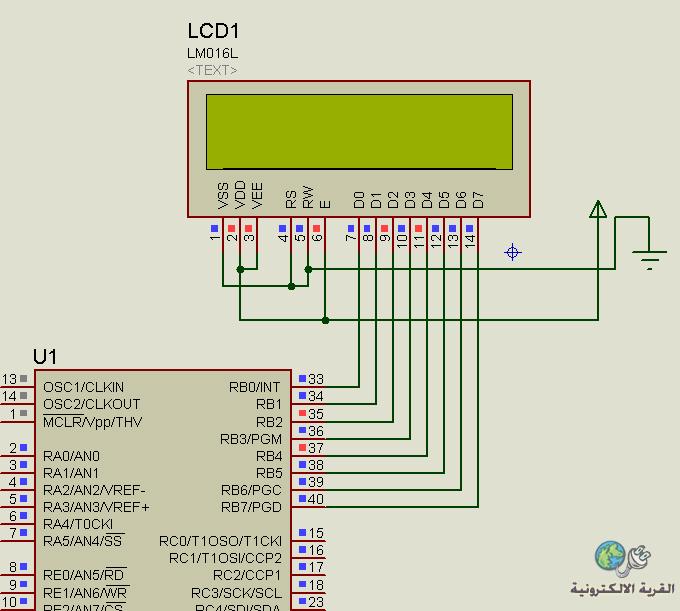

هذه صورة التوصيل

و هذا الكود الذي كتبته على البك

كود:

sbit LCD_RS at RB4_bit;
sbit LCD_EN at RB5_bit;
sbit LCD_D7 at RB3_bit;
sbit LCD_D6 at RB2_bit;
sbit LCD_D5 at RB1_bit;
sbit LCD_D4 at RB0_bit;
sbit LCD_RS_Direction at TRISB4_bit;
sbit LCD_EN_Direction at TRISB5_bit;
sbit LCD_D7_Direction at TRISB3_bit;
sbit LCD_D6_Direction at TRISB2_bit;
sbit LCD_D5_Direction at TRISB1_bit;
sbit LCD_D4_Direction at TRISB0_bit;
void main() {
trisa=0 ; trisb=0 ; trisc=0 ; trisd=0 ; trise=0;
porta=0 ; portb=0 ; portc=0 ; portd=0 ; porte=0 ;
Lcd_Out_Cp("Mohamed");
}

حيدر علاج حسن · 04-04-2013, 04:59 PM

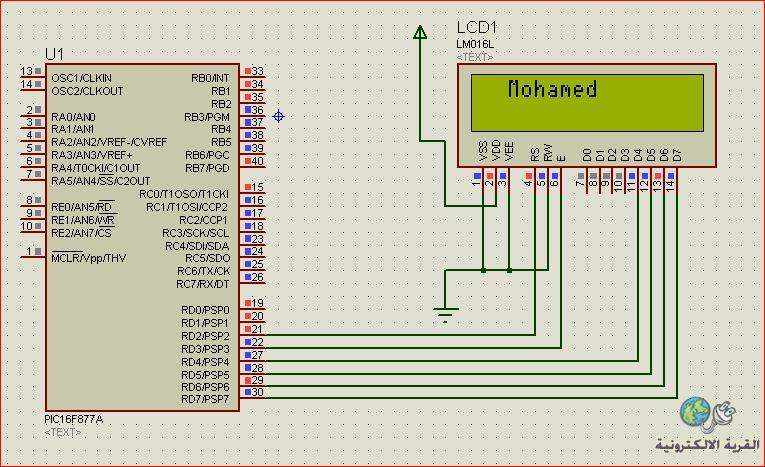

توصيلات الشاشة خطا و الكود ايضا خطأ ...

كود:

sbit LCD_RS at Rd2_bit;
sbit LCD_EN at Rd3_bit;
sbit LCD_D4 at Rd4_bit;
sbit LCD_D5 at Rd5_bit;
sbit LCD_D6 at Rd6_bit;
sbit LCD_D7 at Rd7_bit;

sbit LCD_RS_Direction at TRISd2_bit;
sbit LCD_EN_Direction at TRISd3_bit;
sbit LCD_D4_Direction at TRISd4_bit;
sbit LCD_D5_Direction at TRISd5_bit;
sbit LCD_D6_Direction at TRISd6_bit;
sbit LCD_D7_Direction at TRISd7_bit;

void main()
 {trisb=0;trisc=0;trisd=0;
 lcd_init();
 lcd_cmd(_LCD_CURSOR_OFF);
 lcd_out(1,3,"Mohamed");

}
