دائرة الكترونية للنقاش (37 )

[فكروعلم]

السلام عليكم

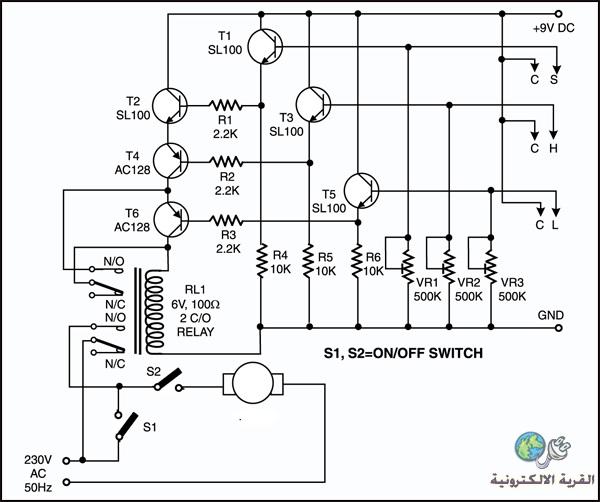

أقدم لكم الدارة 37 من سلسلة دارة الكترونية للنقاش للوصول إلى معرفة وظيفتها وطريقة عملها الدارة سهلة بعض الشيء

[ibn al islam]

السلام عليكم

الداره واضحه انها للتحكم فى موتر
الايقاف يكون متاح للمستعمل دائما من المفتاح s2
امر بداية التشغيل دائما ياتى من المستعمل بقفل المفتاح s2
ان اراد التشغيل اليدوى يضغط s1 مباشرة

عند التحكم الالى لا يوصل التيار الى الحمل الا اذا انحازت قاعدة t1 الى الموجب و انحازت قاعدة t3 t5 الى السالب و لا يفصل التيار على الحمل الى فى حالة انحياز قاعدة t1 الى السالب او انحياز قاعدة t3 الى الموجب

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
أقدم لكم الدارة 37 من سلسلة دارة الكترونية للنقاش للوصول إلى معرفة وظيفتها وطريقة عملها الدارة سهلة بعض الشيء

فعلا دائرة بسيطة بكل شيء وليس بعض الشيء ولها فائدة كبيرة وهي معادة بطريقة اخرى مع اضافتين جميلتين (الاستاذ محسن لم يعلق او يجيب على الدائرة 36 ) ولم يتم الحل بالشكل المطلوب لحد الان لذا لن اقوم بشرح هذه الدائرة الان ربما بعد حل الدائرة 36 تحياتي للجميع

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
أقدم لكم الدارة 37 من سلسلة دارة الكترونية للنقاش للوصول إلى معرفة وظيفتها وطريقة عملها الدارة سهلة بعض الشيء

السلام عليكم اخواني الاعزاء غيرت رأيي الان وسأتصدى لاي دائرة تطرح قبل حل الدائرة 36 باستخدام كافة ما املك من وسائل علمية اليكم حل هذه الدائرة :
الدائرة بكل بساطة تحكم بمضخة ماء لمليء خزان وتحسس وجود الماء : التحكم الاول بشكل يدوي عن طريق s1 اما الاتوماتيكي فعن طريق الحساسين L للمستوى الادنى و H للمستوى الاعلى اما الحساس S فهو لوجود الماء خارج الخزان ( طبعا تحسسه عكس عمل الحساسين L,H لان الترانزسورين t1,t2 من نوع npn وان t2 يعتمد على تشغيل t1 بتحسس الماء عن طريق s وطبيعي ان يكون خارج الخزان لكي يعرف وجود ماء او لا الان وقد وصلت تغذية المصدر الموجبة الى باعث t4 ولكونه pnp فان انحياز القاعدة السالب سيصل مادام الحساسH غير مغطى بالماء تعمل المضخة ويرتفع مستوى الماء ويغطي الحساس L ولكن سبق لمتلامسات الريلي الاحتياطية في الاعلى ان قامت بالغاء عمل t6 وتستمر العملية الى وصول الماء المستوى H وهنا يقوم t3 باعطاء انحياز موجب لقاعدة t4 فيتوقف الاخير عن العمل (open)وبهذا تتوقف المضخة ويبدأ الماء بالنزول نتيجة الاستخدام لكن المضخة ستبقى متوقفة لان عملية رجوع الريلي لوضع الراحة رفع الشورت عن t6 الذي مازل (open) بسبب تحسس L للماء واعطاء انحياز موجب لقاعدتة عن طريق t5 وحين انخفاض الماء لاقل من مستوى L تعود الدائرة للعمل من جديد ..

[seakrokram]

حبيبي واخي نعيم ونحن كذلك لنا حق الرد وفي الوقت المناسب انا الان اقوم بتحشيد كل قطعاتي وما تيسر من امكانياتي (ههههههههههههههههههههههههه) تحياتي القلبيه لك اخي الحبيب انا والله اتعلم منكم واعتبر نفسي طالب في مدرستكم ومدسه القريه الالكترونيه والله اخي الحبيب انا استفيد استفيد استفيد دمتم احبائي
وتحياتي لاستاذي الكبير محسن الرب يبارككم

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم اخواني الاعزاء غيرت رأيي الان وسأتصدى لاي دائرة تطرح قبل حل الدائرة 36 باستخدام كافة ما املك من وسائل علمية اليكم حل هذه الدائرة :
الدائرة بكل بساطة تحكم بمضخة ماء لمليء خزان وتحسس وجود الماء : التحكم الاول بشكل يدوي عن طريق s1 اما الاتوماتيكي فعن طريق الحساسين L للمستوى الادنى و H للمستوى الاعلى اما الحساس S فهو لوجود الماء خارج الخزان ( طبعا تحسسه عكس عمل الحساسين L,H لان الترانزسورين t1,t2 من نوع npn وان t2 يعتمد على تشغيل t1 بتحسس الماء عن طريق s وطبيعي ان يكون خارج الخزان لكي يعرف وجود ماء او لا الان وقد وصلت تغذية المصدر الموجبة الى باعث t4 ولكونه pnp فان انحياز القاعدة السالب سيصل مادام الحساسH غير مغطى بالماء تعمل المضخة ويرتفع مستوى الماء ويغطي الحساس L ولكن سبق لمتلامسات الريلي الاحتياطية في الاعلى ان قامت بالغاء عمل t6 وتستمر العملية الى وصول الماء المستوى H وهنا يقوم t3 باعطاء انحياز موجب لقاعدة t4 فيتوقف الاخير عن العمل (open)وبهذا تتوقف المضخة ويبدأ الماء بالنزول نتيجة الاستخدام لكن المضخة ستبقى متوقفة لان عملية رجوع الريلي لوضع الراحة رفع الشورت عن t6 الذي مازل (open) بسبب تحسس L للماء واعطاء انحياز موجب لقاعدتة عن طريق t5 وحين انخفاض الماء لاقل من مستوى L تعود الدائرة للعمل من جديد ..

السلام عليكم
ماشاء الله عليك يا أخ نعيم شو هالضربة القاضية السريعة أنتهى حل الدارة بالشرح الرائع والعلامة مية بالمية

[فكروعلم]

المشاركة الأصلية كتبت بواسطة seakrokram

حبيبي واخي نعيم ونحن كذلك لنا حق الرد وفي الوقت المناسب انا الان اقوم بتحشيد كل قطعاتي وما تيسر من امكانياتي (ههههههههههههههههههههههههه) تحياتي القلبيه لك اخي الحبيب انا والله اتعلم منكم واعتبر نفسي طالب في مدرستكم ومدسه القريه الالكترونيه والله اخي الحبيب انا استفيد استفيد استفيد دمتم احبائي
وتحياتي لاستاذي الكبير محسن الرب يبارككم

السلام عليكم
أخي الغالي لن أخاف من هذه الحشود ومن كل هذه القطعات المقاتلة الباسلة لأنها تتحلى بالقيم الأخلاقية العالية وأعتز بها
لك حبي وتقديري

[فكروعلم]

المشاركة الأصلية كتبت بواسطة ibn al islam

السلام عليكم

الداره واضحه انها للتحكم فى موتر
الايقاف يكون متاح للمستعمل دائما من المفتاح s2
امر بداية التشغيل دائما ياتى من المستعمل بقفل المفتاح s2
ان اراد التشغيل اليدوى يضغط s1 مباشرة

عند التحكم الالى لا يوصل التيار الى الحمل الا اذا انحازت قاعدة t1 الى الموجب و انحازت قاعدة t3 t5 الى السالب و لا يفصل التيار على الحمل الى فى حالة انحياز قاعدة t1 الى السالب او انحياز قاعدة t3 الى الموجب

السلام عليكم
نتمنى وجودك معنا دائماً وأن نراك دائماً متميزاً
