[Ahmed shalaby]

يا جماعة عايز حد يعرفني ازاي اوصل relay ب pic 16f877a واوصل relay بمروحة5V DC

[زكرياء المغربي]

اقتباس المشاركة الأصلية كتبت بواسطة Ahmed shalaby يا جماعة عايز حد يعرفني ازاي اوصل relay ب pic 16f877a واوصل relay بمروحة5V DC

اخي إن كان الريليه الذي تريد توصيله يعمل على 5 فولت فأوصل مباشرة بالطرف المراد من الريليه العمل عليه و إن كان أكبر ك12فولت لابد من توصيل ترانزستور مثلا ليعمل كمكبر و هكذا

[mostafa amin]

أخى زكريا هت تعرف طرق اصلاح ecu او اماكن للدورات وجزاك الله خير (كارتات السيارت)

[زكرياء المغربي]

اقتباس المشاركة الأصلية كتبت بواسطة mostafa amin أخى زكريا هت تعرف طرق اصلاح ecu او اماكن للدورات وجزاك الله خير (كارتات السيارت)

عذرا أخي mostafa amin لا استطيع مساعدتك

[Ahmed shalaby]

اقتباس المشاركة الأصلية كتبت بواسطة زكرياء المغربي اخي إن كان الريليه الذي تريد توصيله يعمل على 5 فولت فأوصل مباشرة بالطرف المراد من الريليه العمل عليه و إن كان أكبر ك12فولت لابد من توصيل ترانزستور مثلا ليعمل كمكبر و هكذا

يا أخي ممكن تساعدني بصورة للتصميم

[زكرياء المغربي]

اقتباس المشاركة الأصلية كتبت بواسطة Ahmed shalaby يا أخي ممكن تساعدني بصورة للتصميم

بكل سرور ، بس ممكن تحدد لي جهد الريليه كم و ما الشرط الواجب تحققه لتعمل و الرجل التي تريد تركيبها فيها ـ أي أريد أن أعرف في أي مشروع تريد استخدام الريليه لكي يكون الرسم نافعا بالنسبة لك

[Ahmed shalaby]

هم 2 ريلاي واحد 5 فولت و 12 فولت و هوصله على port C وهوصل الريلاي بمروحة


انا مازلت طالب في الصف الأول الثانوي ومشروعي هو تجكم في المتغيرات داخل الصوبة الزراعية

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة Ahmed shalaby هم 2 ريلاي واحد 5 فولت و 12 فولت و هوصله على port C وهوصل الريلاي بمروحة انا مازلت طالب في الصف الأول الثانوي ومشروعي هو تجكم في المتغيرات داخل الصوبة الزراعية

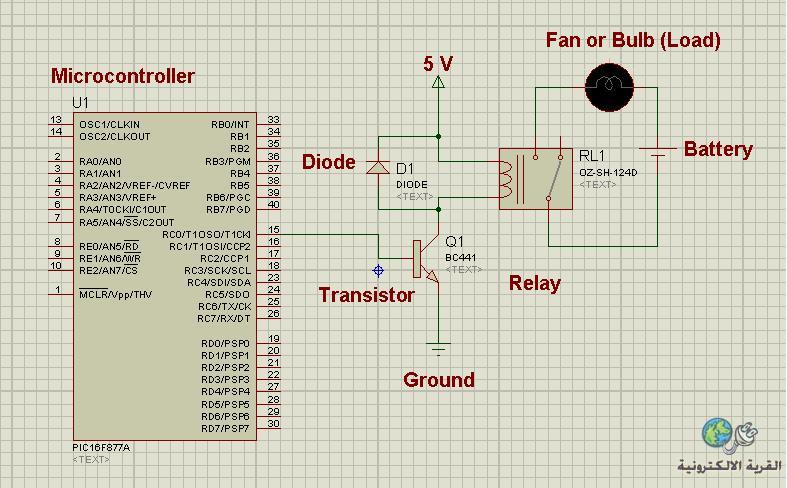

اخي الكريم ،، انظر للصورة التالية ،، ان كان فيها ما تطلب ،، :


http://upload.qariya.info/images/qar...c1b90154a9.jpg



هذه الصورة تبين طريقة ربط الريليه بالمايكروكنترولر حيث يحتاج الريليه لترانسيستور لعملية الــفتح والقفل ، الدايود يمثل دائرة حماية للترانسيستور من التيار الحثي الذي يضل في الملف داخل الريليه ،،


عموما هذه هي الطريقة ،، وليس باللازم استخدام هذه الأنواع من الترانسيستور والدايود ،، ولكن يجب ان تختار مكونات الكترونية مناسبة للريليه الذي تعمل عليه ،،



تمنياتي
