مساعدة في دارة

[m_adra89]

السلام عليكم ورحمة الله
اريد عمل دارة الكترونية مكونه من زرين بوش بوتون ومصباحين اخضر واحمر عند الغط على الزر الاول يشتغل الضو الاخضر ويطفي الاحمد وعند الضغط على الزر الثاني يشتغل الاحمر ويطفي الاخضر كيف يمكنني عمل هذه الدارة

[زكرياء المغربي]

المشاركة الأصلية كتبت بواسطة m_adra89

السلام عليكم ورحمة الله
اريد عمل دارة الكترونية مكونه من زرين بوش بوتون ومصباحين اخضر واحمر عند الغط على الزر الاول يشتغل الضو الاخضر ويطفي الاحمد وعند الضغط على الزر الثاني يشتغل الاحمر ويطفي الاخضر كيف يمكنني عمل هذه الدارة

هل هذا يعني أنه في الحالة البدئية يكون كلا الليدين مشتعل ، ان كان كذلك فركبهما على التوازي و اجعل البوش بوتون من النوع الذي اذا ضغطت عليه يفصل التيار عن الليد

[m_adra89]

لا اخي ليش كذلك انا اريد دارة بزريم بوش بوتون عاديات في بداية الدارة تكون الضوء الاخضر فقط مضيء وعند الضغط على البوش بوتون الثاني يضيء الضوء الاحمر ويظفئ الاخضر وفي حالة الرجوع والضغط على البوش بوتون الاول يضيء الاخضر ويطفئ الاحمر

[فكروعلم]

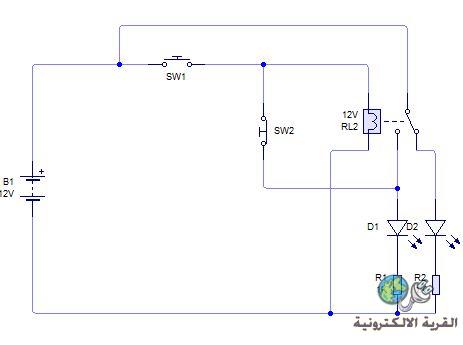

تفضل هذا نموذج بضاغتين متعاكسين بالنوعية

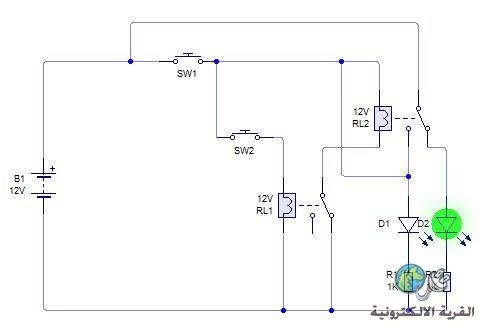

وهذا نموذج بضاغطين متشابهين في النوعية

[حيدر علاج حسن]

اعتقد هو يريد الدائرة تستمر بالعمل حتى بعد رفع اليد من البوش ...

[m_adra89]

اخي فكروعلم فعلا كما قال الاخ حيدر فانا اريد الدارة تستمر بالعمل حتى بعد رفع اليد عن الزر

[فكروعلم]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

اعتقد هو يريد الدائرة تستمر بالعمل حتى بعد رفع اليد من البوش ...

السلام عليكم
كيفك أخ حيدر
أنتبه للدارتين يستمران بالعمل حتى لو رفع يده عن السويتش

[فكروعلم]

المشاركة الأصلية كتبت بواسطة m_adra89

اخي فكروعلم فعلا كما قال الاخ حيدر فانا اريد الدارة تستمر بالعمل حتى بعد رفع اليد عن الزر

أخي الغالي هل لديك برنامج Circuit Wizard لأرفع لك الملف وتجرب
