عنصر يدعي نفسهZY27GP) Zener Diode)

[الشامي نت]

السلام عليكم اخوتي الاعزاء

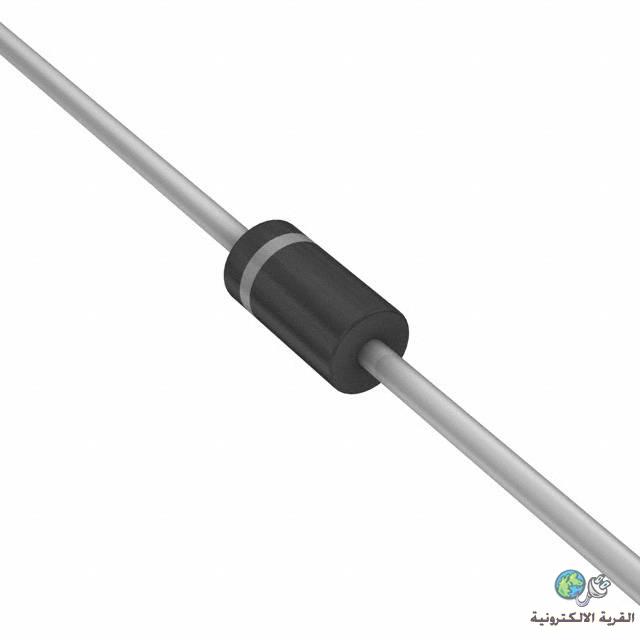

ارجو ان تفيدوني بمعلومات عن عنصر يدعي نفسه Zener Diode (دايود زينر ) ورقمه ZY27GP كما وجدته في جهاز الكتروني يعمل لتحديد التيار المتردد الذي يغذي المنازل من مولدات ( الشارع ) الاهلية .. وهذا الجهاز يستخدم المتكاملة LM324 ايضا وسيأتي يوم اضع الدائرة كاملة لانني لم افهم كيفية عملها !!

وهذه داتا شيت هذا العنصر .. ممكن تترجمون لي ما عملة وما الفائدة منه ؟؟

http://www.alldatasheet.com/datashee...TC/ZY27GP.html

[نعيم البديري]

السلام عليكم اخي فؤاد مشتاقين وكيف الحال : هذا العنصر من عائلة كريمة تسمى السيلكون وهو لايدعي نفسه بل هو معروف لدى الجميع من الاسم الموجود عليه وهو زنر دايود جهده (27V) وتجده في الصفحة الثانية من الداتا شيت وما تبقى من السؤال لم افهم قصدك هل تريد ان نشرح لك كيف يعمل الزنر مثلا واين يستخدم ام ماذا تريد اكثر ممكن توضيح السؤال وسوف نساعد قدر الامكان . تحياتي للشامي .

[الشامي نت]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم اخي فؤاد مشتاقين وكيف الحال : هذا العنصر من عائلة كريمة تسمى السيلكون وهو لايدعي نفسه بل هو معروف لدى الجميع من الاسم الموجود عليه وهو زنر دايود جهده (27V) وتجده في الصفحة الثانية من الداتا شيت وما تبقى من السؤال لم افهم قصدك هل تريد ان نشرح لك كيف يعمل الزنر مثلا واين يستخدم ام ماذا تريد اكثر ممكن توضيح السؤال وسوف نساعد قدر الامكان . تحياتي للشامي .

عليكم السلام اخي نعيم الغالي اني اشوق والله و الحمد لله حالي زين شكرا لمرورك الكريم

والله صراحة لا اعرف ان اقرأ (انكليزي) لذلك استنجدت بكم وأرجو تفاصيل اكثر

اخي نعيم نعم اريد ان تشرحون لي كيفية عمله واين يستخدم لانني كما ذكرت بالموضوع وجدت هذا الزنر في ( جوزة الكترونية ) مفتاح الكتروني يقوم بتحديد التيار المتناوب الداخل للمنزل

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة الشامي نت

عليكم السلام اخي نعيم الغالي اني اشوق والله و الحمد لله حالي زين شكرا لمرورك الكريم

والله صراحة لا اعرف ان اقرأ (انكليزي) لذلك استنجدت بكم وأرجو تفاصيل اكثر

اخي نعيم نعم اريد ان تشرحون لي كيفية عمله واين يستخدم لانني كما ذكرت بالموضوع وجدت هذا الزنر في ( جوزة الكترونية ) مفتاح الكتروني يقوم بتحديد التيار المتناوب الداخل للمنزل

شوف اخي فؤاد لكل دائرة الكترونية مصدر تغذية دائرة الفصل الذكية كما نسميها نحن في العراق هي ايضا تحتوي على مقارن يمكن قلت لي مرة انه LM320 ومصدر التغذية لهذا الاى سي طبعا لايستخدمون محولة وكذا لان الحجم كبير لذا يستخدمون طريقة تخفيض المكثف ودايودين ومكثف كيمياوي للترشيح وهذا صديقنا الزنر لغرض التثبيت لانه معروف من الحجم 1W وجهده مقارب للريلي 24 يستخدم هذا القاطع بعمل مقارنة للجهد المتكون على مقاومة قليلة القيمة فعند مرور تيار الحمل يتكون عليها فرق جهد يحسبه المقارن وفق مساواته لجهد مرجعي منظم مسبقا ومثبت بزنر اخر صغير وحسب مجزء جهد لكي تكون القيمة مساوية للجهد الذي يتكون على المقاومة عند اعظم تيار يراد تحديده فييعطي المقارن خرجه العكسي ليقطع الحمل وتمسك الحالة بمكثف يحتفض بحالة الفصل فترة من الزمن هذا كل شيء عن الفاصل الذكي ارجو ان يكون الشرح واضح وبسيط . تحياتي .

[الشامي نت]

الله يحيك .. اخي الغالي نعيم البديري اشكرك كثير الشكر وقد اتعبتك معي بسبب إلحاحي لعمل هذا الزنر وما فهمته منك انه مثبت للجهد لا غير واشكرك مرة اخرى لانك دائما ما تكون مستعدا لمساعدتي تحياتي لك
