دائرة الكترونية للنقاش (38 )

[فكروعلم]

السلام عليكم

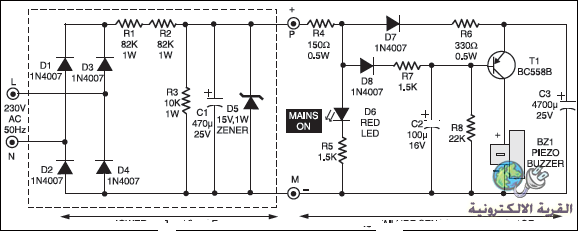

أقدم لكم الدارة 38 من سلسلة دارة الكترونية للنقاش لمعرفة وظيفتها وطريقة عملها الدارة ليست صعبة

[seakrokram]

السلام عليكم ورحمه الله وبركاته
استاذي الحبيب محسن
من الوهله الاولى ومن النظر للدائرة انها تحتوي على بوزر والبوزر يستخدم للتحذير والتنبيه

[فكروعلم]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
استاذي الحبيب محسن
من الوهله الاولى ومن النظر للدائرة انها تحتوي على بوزر والبوزر يستخدم للتحذير والتنبيه

وعليكم السلام
أخي الغالي seakrokram
هذا صحيح ما هو هذا التحذير وكيف يعمل

[peipo]

السلام عليكم ورحمه الله وبركاته
نبدا من اليسار وبعد نظره سريعه قنطره توحيد ومقاومه وزنر 15 فولت للحصول على جهد تغذيه مقداره 15 فولت تيار مستمر ليغذى مرحله الترانسيستور ليحذرنا من شىء ما

[فكروعلم]

المشاركة الأصلية كتبت بواسطة peipo

السلام عليكم ورحمه الله وبركاته
نبدا من اليسار وبعد نظره سريعه قنطره توحيد ومقاومه وزنر 15 فولت للحصول على جهد تغذيه مقداره 15 فولت تيار مستمر ليغذى مرحله الترانسيستور

وعليكم السلام أخي peipo

كلامك دقيق وعلينا أن نعرف المرحلة الثانية والتي هي الأهم

[seakrokram]

والله لا يوجد غير التغذيه الرئيسيه من ناحيه انقطاعهها او انخفاض مقدارها

[seakrokram]

الذي يلفت الانتباه وجود الدايودين D7 و D8

[peipo]

اعتقد ان المقاومات 82كيلوا مع المكثف c1 تعمل كتايمر خصوصا وان الزنر يأخذ تغينه من على طرفى المكثف المكثف وبالتالى هو تايمر تاخير فتح ولى عوده اخرى
