الترانزستور يقوم بعكس المتوقع منه ان يقوم به ؟؟؟

[alhasangha]

السلام عليكم اخوتي

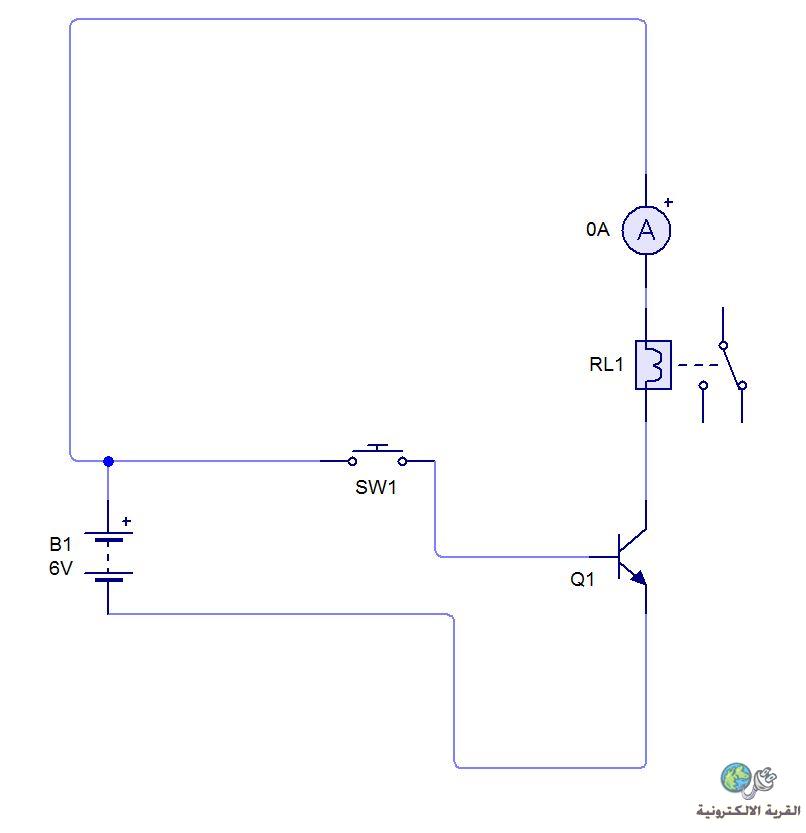

باخصار المشكلة اني قمت بتطبيق الدارة البسيطة التالية للترانزستور كمفتاح
لكن العجيب ان قبل ضغط السويتش الريليه يعمل و بعد ضغط السويتش يتوقف..
عكس المتوقع ونتائج المحاكاة تماما..
لم اعرف ما السبب الرجاء مساعدتي في ذلك ..
ملاحظات :
الترانزستور هو bc337
منبع التغذية 6 فولط لكن يمكن ان يكون سالب او موجب او توصيله بالعكس ..و لكن في الحالتين لا يجب ان يعمل الترانزستور دون تيار قاعدة ....ما المشكلة رجاء المساعدة ...الف شكر لكم

http://upload.qariya.info/images/qar...6edc784f1e.jpg

[peipo]

الكلام ال حضرتك بتتكلم فيه ده مستحيل يحصل
وادى الدايره مجربه
http://www.4shared.com/file/OI6f2aKz/tr_online.html

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة alhasangha

السلام عليكم اخوتي
باخصار المشكلة اني قمت بتطبيق الدارة البسيطة التالية للترانزستور كمفتاح
لكن العجيب ان قبل ضغط السويتش الريليه يعمل و بعد ضغط السويتش يتوقف..
عكس المتوقع ونتائج المحاكاة تماما..
لم اعرف ما السبب الرجاء مساعدتي في ذلك ..
ملاحظات :
الترانزستور هو bc337
منبع التغذية 6 فولط لكن يمكن ان يكون سالب او موجب او توصيله بالعكس ..و لكن في الحالتين لا يجب ان يعمل الترانزستور دون تيار قاعدة ....ما المشكلة رجاء المساعدة ...الف شكر لكم

http://upload.qariya.info/images/qar...6edc784f1e.jpg

اخي من الطبيعي ذالك لان الدائرة خطأ فمجرد ان تضغط البشن يحترق الترانزستور لانك اوصلت المصدر مباشرة عبر بيز امتر (قاعدة _ باعث ) ويصبح شورت بعدها بعمل دائما ولا ينفع ( افحص الترانز وستجد كلامي معقول ) الحل اخي ضع مقاومة قدرها 1K اوم مثلا امام القاعدة (طبعا بعد ابدال العاطل ) وستعمل ان شاء الله وادعيلي ..

[alhasangha]

شكرا لاهتمامكما اخوي الكرام ....
تم حل المشكلة ...كان سببين ..
الاول في كون هذا الترانزستور قاقدته هي الرجل في المنتصف و انا ظننتها في الطرف فغيرت الوصل دون قصد ..
السبب الثاني ..الذي تفضل به الاخ نعيم فوضت الريليه بين الباعث و الارضي و بذلك لم يحدث القصر الذي تكلم عنه ...
بارك الله بكما و بكل الاخوة في القرية
