دائرة الكترونية للنقاش (39)

نعيم البديري · 09-04-2013, 02:14 PM

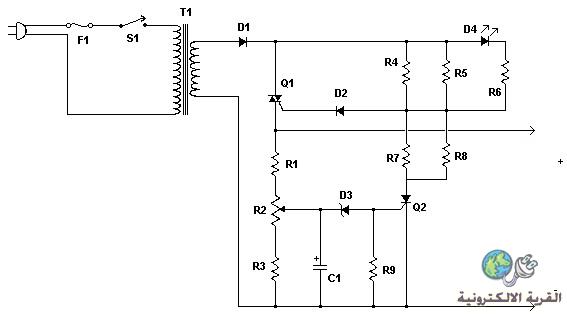

السلام عليكم ورحمة الله : اليكم هذة الدائرة التي اخذت التسلسل 39 من سلسلة دائرة الكترونية للنقاش لمعرفة وضيفتها وتحليل طريقة عملها وهي لاتحتاج منكم سوى وقفة قصيرة امامها لكن مافيها له فائدة من المعلومات بالتوفيق .

peipo · 09-04-2013, 02:44 PM

مساء الخير اخى نعيم
بعد نظره للدائره اعتقد ان عملها هو شحن بطاريه وفصل الشحن عند اكتمال شحن البطاريه لاننى لاحظت ان الحاله العاديه الترياك يعمل وبالتالى هنا خرج عند النقطه + فولت وعندما يزداد الفولت عند هذه النقطه سيزداد بالطبع على المقاومه المتغيره ومنها على الزنر فيعمل الثايرستور فيوقف عمل الترياك

seakrokram · 09-04-2013, 05:59 PM

السلام عليكم ورحمه الله وبركاته
انا مع كلام الاخ Peipo لكن اريد ان استوضح عن قيم المقاومات

فكروعلم · 09-04-2013, 06:29 PM

السلام عليكم
وأنا أتفق معكم فهي دارة فصل شحن بطارية

نعيم البديري · 09-04-2013, 07:19 PM

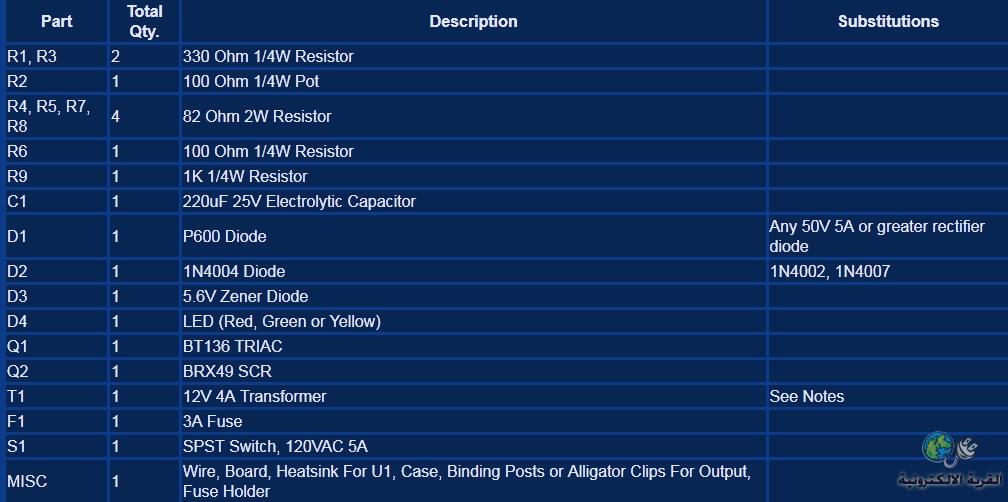

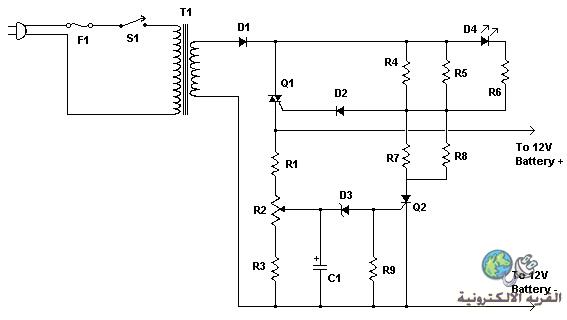

مادام هذا رأيكم فثلاثة على واحد كفة رابحة من قبلكم احبابي الغالين واحيي بالاخص الاخ بيبو فبعد 30 دقيقة بالظبط تم الحل ومعرفة وظيفة الدائرة وكذالك الشرح الرائع والمختصر المفيد للدائرة واليكم الدائرة مع قيم العناصر ..

مارأيكم نتسلى بدائرة جديدة رقم 40 وهي بسيطة وسريعة ايضا من تصميمي .

فكروعلم · 09-04-2013, 07:44 PM

مارأيكم نتسلى بدائرة جديدة رقم 40 وهي بسيطة وسريعة ايضا من تصميمي .

( أعجبني )

peipo · 09-04-2013, 07:51 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة نعيم البديري

مادام هذا رأيكم فثلاثة على واحد كفة رابحة من قبلكم احبابي الغالين واحيي بالاخص الاخ بيبو فبعد 30 دقيقة بالظبط تم الحل ومعرفة وظيفة الدائرة وكذالك الشرح الرائع والمختصر المفيد للدائرة واليكم الدائرة مع قيم العناصر ..

شكرا اخى نعيم التكرار يعلم الشطار وادينا معاكم لحد الاخر وجزاكم الله كل خير وزادكم من علمه

اقتباس:

المشاركة الأصلية كتبت بواسطة نعيم البديري

اقتباس:

المشاركة الأصلية كتبت بواسطة نعيم البديري

مارأيكم نتسلى بدائرة جديدة رقم 40 وهي بسيطة وسريعة ايضا من تصميمي .

توكل على الله
