مشكلة فى دائرة dc power supply

[KNZEY_MAN]

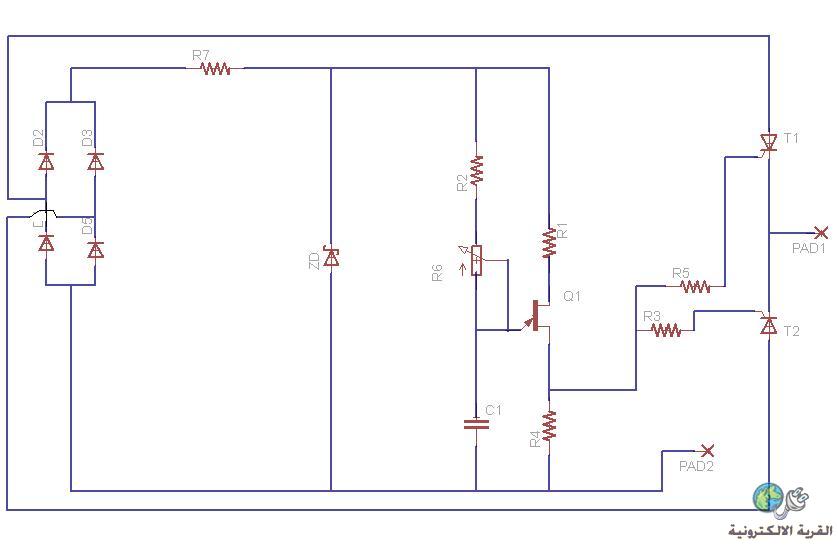

ارجو المساعدة الدائرة لاتعمل بالشكل السليم
الدائرة الدخل لها 220 فولت واريد التحكم فى الخرج من صفر الى vdc 200 وبعد شراء المكونات وتنفيذ الدائرة لا يوجد خرج الا 2 فولت

والمكونات المستخدمة هى

ٌR7=4K
R3=R5=75
R2=2.4K
R1=500
R4=56
R6=100K
ZD=12V/1.3W
C1=0.1f
SCR is TYN412
D1=D2=D3=D4=6A

الدخل 220 فولت
والخرج عند pad 1 و pad 2
Q1= 2N4871

ارجو المساعدة

[نعيم البديري]

[QUOTE=KNZEY_MAN;742033][RIGHT]ارجو المساعدة الدائرة لاتعمل بالشكل السليم
الدائرة الدخل لها 220 فولت واريد التحكم فى الخرج من صفر الى vdc 200 وبعد شراء المكونات وتنفيذ الدائرة لا يوجد خرج الا 2 فولت

طيب اخي اين يكون الدخل انت تذكر ان الدخل 220V نعم ولكن اين يربط بالدائرة ثم ان التحكم بالثايرستور يجب ان تكون اشارة (البوابة G) بالنسبة للكاثود يعني تحقن بشكل كاثود كيت وليس انود كيت :: ارى ان تراجع رسم الدائرة من جديد او تطلعنا على المصدر لكي تلقى المساعدة .

[KNZEY_MAN]

اولا وقبل اى شىء شكرا على ردك السريع
بالنسبة للدخل فهو بالتاكيد على البريدج وهذا خطأ منى وهو بالتحديد نفس الطرفين اللى رايحين للثايرثتور
اما بالنسبة للمصدر فقد وجدتها هكذا في كتاب electronic power بجامعة المنوفية
للدكتور دسوقى عتيم
ولكن للاسف لا استطيع الحصول على الكتاب الان
وان لم يتمكن احد من فهم الدائرة فأرجو ان توضع اى دائرة dc power supply control
ويكون دخلها 220 فولت متردد والخرج من صفر إلى 200 فولت مستمر مع الشرح
وجزاك الله خيرا

[KNZEY_MAN]

ارجو ان يتكرم احد الاعضاء بشرح ujt واستخدامه للتحكم فى جهد الخرج للثيرثتور وما هى الشروط اللازمة لاختيار كلا منهم
