دائرة الكترونية للنقاش (40)

[نعيم البديري]

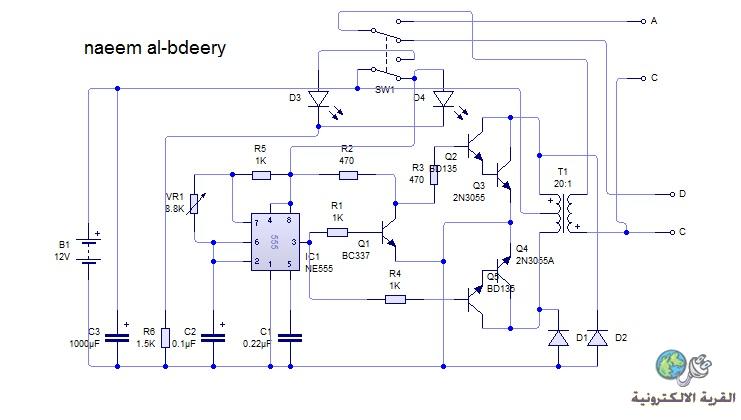

السلام عليكم : اقدم هذه الدائرة البسيطة من تصميمي وهي تحمل التسلسل 40 من سلسلة دائرة الكترونية للنقاش . ارجو ان تتعرفوا على وظيفتها وتحليل عملها .

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم : اقدم هذه الدائرة البسيطة من تصميمي وهي تحمل التسلسل 40 من سلسلة دائرة الكترونية للنقاش . ارجو ان تتعرفوا على وظيفتها وتحليل عملها .

وجدتها وجدتها وجدتها الكهرباء قد تنقطع عندي بعد قليل

[peipo]

سريعا كدا يا اخ نعيم علشان احجز مقعدى دى دائره انفرتر ولى عوده اخرى لشرح التفاصيل

[seakrokram]

السلام عليكم ورحمه الله وبركاته
اضن الدائرة وبصورة سريعه هي انفيرتر

[seakrokram]

والله والله والله النت ضعيف عندي جدا انا اسف على التاخير بالرد

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

وجدتها وجدتها وجدتها الكهرباء قد تنقطع عندي بعد قليل

لا تفرحوا كثيرا انكم عرفتم الدائرة لانني متوقع ذالك وهي بسيطة جدا لذا يجب اكمال النقاش والسؤال : ماهو العيب الرئيسي في هذه الدائرة ؟

[peipo]

لدينا بطاريه 12 فولت و اى سى 555 الذى يعمل فى نظام مذبذب ويؤخذ خرجها من الطرف 3 مباشره الى زوج الدارلنجتون فى الاسفل ثم يؤخذ من بعد ترانسيستور لتعكس االاشاره الى زوج الدارلنجتون فى الاعلى ثم الى المحول الموجود وهو فى هذه الحاله stepup حيث انه معكوس ويخرج منه الفولت العالى 220 قبل ان اكمل اخى نعيم هل تلاحظ ان تردد المذبذب هنا اكبر من 50 هيرتز فهو لن يقل هنا عن حوالى 1000 هيرتز فى افضل الاحوال هل ذلك مقصود؟

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
اضن الدائرة وبصورة سريعه هي انفيرتر

سؤل خاص لك اخي seakrokram كيف تشرح لنا النقاط A ,C<D,C وربطها بالمفتاح
