دائرة الكترونية للنقاش ( 41 )

[فكروعلم]

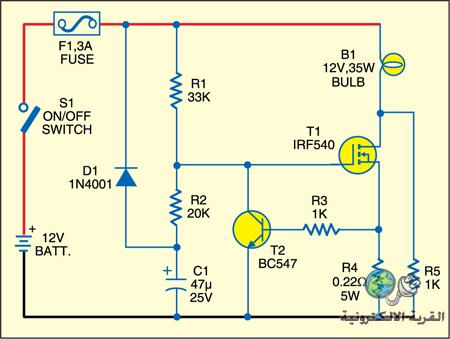

أقدم لكم الدائرة 41 من سلسلة دارة الكترونية للنقاش للوصول إلى وظيفتها وطريقة عملها الدارة سهلة شوية



منقولة

[الشامي نت]

تسلم ايدك مهندس محسن دائما متميز

صراحة لا اعرف ما وظيفتها ( الدائرة ) لانني مبتدئ بمجال الالكترونيات

لكن فقط سأسمي عناصرها للمشاركة

الدائرة تتغذى بجهد بطارية 12 فولت ويحكمها سويج S1 للتشغيل والتعطيل ومن ثم فيوز F1 يتحمل 3 امبير و دايود D1 اعتقد للحماية وارى ايضا مجزئ جهد من خلال المقاومة R1 و R2 مرتبطتان على التوالي مع مكثف C1 قيمته 47u وترانزستور T2 من نوع PNP مجمعه متصل بين المقاوتين R1 , R2 وقاعدة الموسفيت T1 وباعثه متصل بسالب البطارية , وقاعدته متصلة مع مقاومة R3 على التوالي ايضا مع الطرف السفلي للموسفيت ( حيث لا اميز اسماء اطرافه ) ومقاومة R4 والطرف العلوي متصل مع اللمبة B1 التي تكمل الدائرة ولا انسى المقاومة R5 التي تقوم بإعتقادي بحماية اللمبة !!
( ربما اكون مخطئ )

أرجو أن تتقبل مشاركتي معكم

تحياتي للجميع

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة الشامي نت

تسلم ايدك مهندس محسن دائما متميز

صراحة لا اعرف ما وظيفتها ( الدائرة ) لانني مبتدئ بمجال الالكترونيات

لكن فقط سأسمي عناصرها للمشاركة

الدائرة تتغذى بجهد بطارية 12 فولت ويحكمها سويج S1 للتشغيل والتعطيل ومن ثم فيوز F1 يتحمل 3 امبير و دايود D1 اعتقد للحماية وارى ايضا مجزئ جهد من خلال المقاومة R1 و R2 مرتبطتان على التوالي مع مكثف C1 قيمته 47u وترانزستور T2 من نوع PNP مجمعه متصل بين المقاوتين R1 , R2 وقاعدة الموسفيت T1 وباعثه متصل بسالب البطارية , وقاعدته متصلة مع مقاومة R3 على التوالي ايضا مع الطرف السفلي للموسفيت ( حيث لا اميز اسماء اطرافه ) ومقاومة R4 والطرف العلوي متصل مع اللمبة B1 التي تكمل الدائرة ولا انسى المقاومة R5 التي تقوم بإعتقادي بحماية اللمبة !!
( ربما اكون مخطئ )

أرجو أن تتقبل مشاركتي معكم

تحياتي للجميع

لماذا لانتقبل مشاركتك اخي العزيز فؤاد الشامي فكلنا بدأ نا هكذا انصحك بهذه الدائرة ان تتذكر ماشرحته لك في الجهاز الذي سألت عنه في موضوع الزنر لذا ركز هنا على المقاومة R4 وهي صغيرة القيمة 0.22 اوم وستجد الحل والوظيفة ان شاء الله .

[seakrokram]

السلام عليكم ورحمه الله وبركاته
استهل اولا وابدا باسم الله بشرح الدائرة
في بدايه توصيل السويج sw1 يمر جهد الى قاعدة الموسفيت irf 540 بعد ان تنشحن المكثفه C1 مما يودي الى عمل الموسفت وتوهج المصباح بهذه اللحظه تصل الفولتيه
الى قاعدة الترانسستر BC547 مما يودي الى تقليل الجهد المسلط على بوابه الموسفت وبالتالي التقليل من التيار المار عبر المقاومه R4
تحياتي استاذي العزيز محسن
والى كل المشتركين وبلاخص صديقنا الجديد شامي نت فاهلا وسهلا بك اخا عزيزا

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
استهل اولا وابدا باسم الله بشرح الدائرة
في بدايه توصيل السويج sw1 يمر جهد الى قاعدة الموسفيت irf 540 بعد ان تنشحن المكثفه C1 مما يودي الى عمل الموسفت وتوهج المصباح بهذه اللحظه تصل الفولتيه
الى قاعدة الترانسستر BC547 مما يودي الى تقليل الجهد المسلط على بوابه الموسفت وبالتالي التقليل من التيار المار عبر المقاومه R4
تحياتي استاذي العزيز محسن
والى كل المشتركين وبلاخص صديقنا الجديد شامي نت فاهلا وسهلا بك اخا عزيزا

اخي seakrokram ليس بهذه الصعوبة الفكرة ابسط من ذالك اما المقاومة R4 فهي القلب النابض بالفكرة لذالك اشرت لها بمشاركة الاخ الشامي فكر انت بالموضوع بشكل اخر انت الان تكاد وصلت بنسبة 50 بالمائة من الحل .اما المكثفة ليس لها دور مهم في الدائرة ولها دور اخر يتضح عندما يكون مبدا عمل الدائرة واضحا لديك .تحياتي ياغالي :

[seakrokram]

السلام عليكم ورحمه الله وبركاته
قمت بتجربه الدائرة على برنامج سيركت ويزرد وهالني ما رايت من المقاومه R4
حيث بتغيير طفيف بقيمتها (باجزاء من الالف من الاوم ) يتغير جهد البوابه للموسفت بشكل كبير هكذا مقاومات لاوجود لها الا باجهزة القياس

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
قمت بتجربه الدائرة على برنامج سيركت ويزرد وهالني ما رايت من المقاومه R4
حيث بتغيير طفيف بقيمتها (باجزاء من الالف من الاوم ) يتغير جهد البوابه للموسفت بشكل كبير هكذا مقاومات لاوجود لها الا باجهزة القياس

اخي العزيز انا اعرف الجواب ووظيفة الدائرة وكيف تعمل بالتفصيل لكنني اردت ان تستفيد من المناقشة واجعلك تكتشف هذه الطريقة بنفسك :::اخي العزيز المقاومة موجودة بكثرة في اغلب الاجهزة وتباع ايضا بالاسواق .. الان ماذا استنتجت من تجربتك وبالمناسبة مادمت رسمتها بالبرنامج استخدم مصباح بقدرات مختلفة ولاحظ ماذا يجري ؟..اعطيك وسيلة مساعدة انحياز بوابة الموسفيت هو موجب لكي يعمل لاحظ الترانزستور T2 اين موصول ومن اين ياخذ انحيازا لقاعدتة الموجبة ومتى يحصل او يبلغ ذالك الانحياز حدا لكي يعمل T2 ومايحصل عند عمل الاخير وماالنتائج المترتبة على ذالك وهل تستمر الحالة ام ماذا ؟؟؟؟؟؟؟ كلها خطوات للتتبع دائرة بسيطة هكذا اخي يكون رؤية الدائرة:: بعد ذالك اريد الجواب .

[زكرياء المغربي]

السلام عليم و حمة الله و بركاته
صراحة الأمر صعب بالنسبة لي،لكن أدلي بدلوي علني أكون قريبا من الجواب
ما رأيته هو أن الموسفت يصبح موصلا بفعل الإنحياز على بوابته الموجبة من مجزء الجهد هناك ، و بعد ذلك حين يبلغ الترازستور نقطة تجعله موصلا،يقوم بتأريض بوابة الموسفيت ليصبح مقفلا ، و هو بذلك يقفل الترانزستور الذي بدوره يعود ليترك الموسفيت و شأنه،و يعاد هذا الأمر،هذا طبعا مادام السويتش مغلاقا،و الله أعلم
