دائرة الكترونية للنقاش (43)

[نعيم البديري]

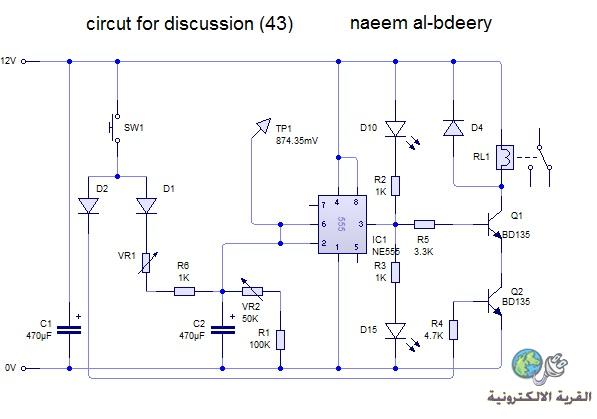

السلام عليكم اخواني الاعزاء هذه الدائرة (43) من سلسلة دائرة الكترونية للنقاش قمت بتصميمها باستخدام المتكاملة 555 لتعطينا تطبيقا جميلا يرغب به البعض في حياتنا اليومية : ستكون بسيطة الفهم بالعمل والمبدا ولكن ربما صعبة بمعرفة التطبيق او الاستخدام .

ولكي لا اتعبكم بها تفضلوا رابط التشغيل على برنامج السيركت وزرد
http://speedy.sh/Xe4jT/circut-for-discussion-43.cwz

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم اخواني الاعزاء هذه الدائرة (43) من سلسلة دائرة الكترونية للنقاش قمت بتصميمها باستخدام المتكاملة 555 لتعطينا تطبيقا جميلا يرغب به البعض في حياتنا اليومية : ستكون بسيطة الفهم بالعمل والمبدا ولكن ربما صعبة بمعرفة التطبيق او الاستخدام .

ولكي لا اتعبكم بها تفضلوا رابط التشغيل على برنامج السيركت وزرد
http://speedy.sh/Xe4jT/circut-for-discussion-43.cwz

السلام عليكم
أخي نعيم الدارة فهمتها فوراً ولكن أين تستخدم لم أتأكد ولكن لي سؤال بالنسبة للمفتاح SW1 هل فعلاً هو مفتاح يعمل بضغط اليد أم بشيء أخر

[حيدر علاج حسن]

الاخوه المبدعين ...
فكر وعلم ...
نعيم البديري ..
يا حبذا لو تكون هنالك نسخ من هذه الدوائر على برنامج البروتوس ...
فسكان القرية منقسمين على هذين البرنامجين ( السيركت ويزارد و البروتوس ) ..
ويا حبذا لو شرح عمل الدائرة ....
اشكركم كثيرا على مما تقدموه من افكار نيره بهذا القسم ...

[Abdw9]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم اخواني الاعزاء هذه الدائرة (43) من سلسلة دائرة الكترونية للنقاش قمت بتصميمها باستخدام المتكاملة 555 لتعطينا تطبيقا جميلا يرغب به البعض في حياتنا اليومية : ستكون بسيطة الفهم بالعمل والمبدا ولكن ربما صعبة بمعرفة التطبيق او الاستخدام .

ولكي لا اتعبكم بها تفضلوا رابط التشغيل على برنامج السيركت وزرد
http://speedy.sh/Xe4jT/circut-for-discussion-43.cwz

السلام عليكم جميعا
لكم التحية فردا فردا
الاخ الحبيب المبدع نعيم الدائرة جميلة وبالجد أعجبتني اكاد اخمن ما وظيفة عملها ولكن لي ان اتريس قليلا حتى اقوم بتصميمها ولانني اعاني ذات المشكلة التي يعانيه اهل القرية في التعامل مع برنامج سيركت وذرت لذلك يجب علي تصميمها على البروتوس حتى ارى خفايه ما يكنه خيال المصمم وسوف ارفعه ليث ما افرغ منه
اتمنى لكم التوفيق والابداع يلي الابداع في مشوار دائرة الكترونية للنقاش لكم تحياتي ..

[Abdw9]

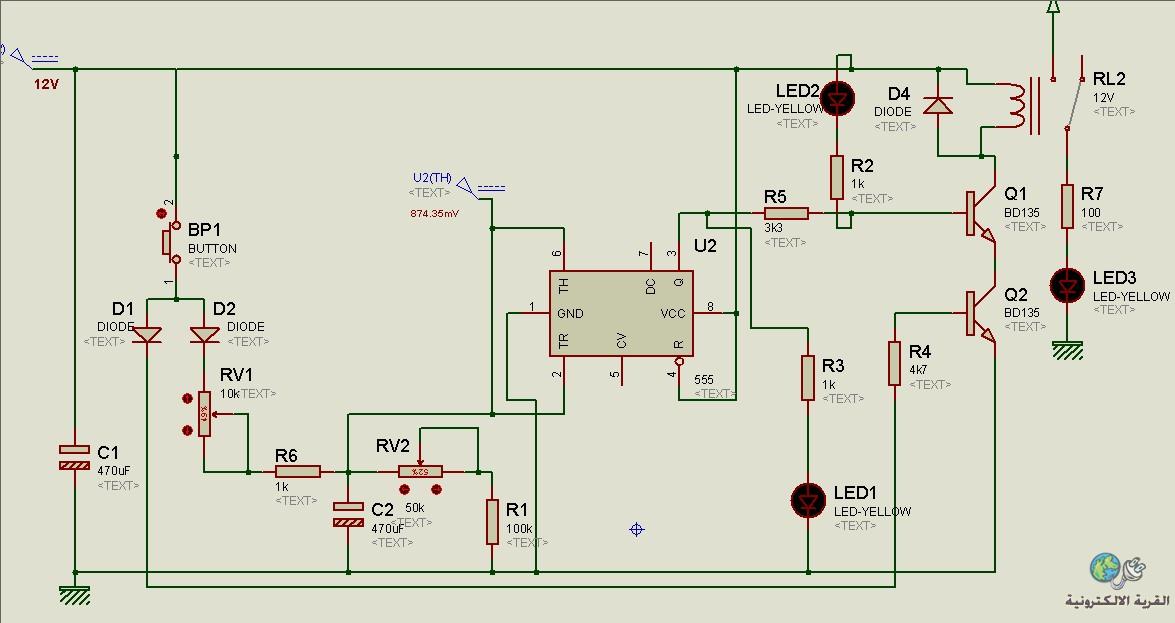

صورة الدائرة على برنامج بروتوس
وهذا بعد اذن اساتذتنا م. نعيم و م. محسن

وهذا الملف
http://www.mediafire.com/?3bz9qwc88klgjqa
الى الملتقى

في رعاية الله

[فكروعلم]

المشاركة الأصلية كتبت بواسطة Abdw9

صورة الدائرة على برنامج بروتوس
وهذا بعد اذن اساتذتنا م. نعيم و م. محسن

وهذا الملف
http://www.mediafire.com/?3bz9qwc88klgjqa
الى الملتقى

في رعاية الله

السلام عليكم
أخي عبدو نورت الموضوع كيفك يا غالي

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

الاخوه المبدعين ...
فكر وعلم ...
نعيم البديري ..
يا حبذا لو تكون هنالك نسخ من هذه الدوائر على برنامج البروتوس ...
فسكان القرية منقسمين على هذين البرنامجين ( السيركت ويزارد و البروتوس ) ..
ويا حبذا لو شرح عمل الدائرة ....
اشكركم كثيرا على مما تقدموه من افكار نيره بهذا القسم ...

شكرا جزيلا للاخ الاستاذ حيدر علاج المحترم وان شاء الله يتم تنصيب برنامج البروتس حيث لاتتوفر النسخة الملائمة ارجو من الاخ عبدو ذكرها لنا كي يتم تنصبيها والعمل عليها بالاضافة الى السيركت وزرد .. اشكر الاخ العزيز عبدو للجهوذ المبذولة في نسخ الدائرة ببرنامج البوتس وجوابا على سؤال الاخ العزيز فكروعلم حول المفتاح الضاغط اقول نعم هو مفتاح بالفعل وليس عنصر معادل له كذالك للاخ عبدو ان قيمة VR1 هي 10K وان VR2 هي 100K كذالك الليد في الاعلى يربط الى خرج المتكاملة وليس بعد R5 .. الدائرة سوف تعجبكم اكثر لو تم معرفة وظيفتها على الرغم من سهولة التصميم وقلة المواد المستخدمة .

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

شكرا جزيلا للاخ الاستاذ حيدر علاج المحترم وان شاء الله يتم تنصيب برنامج البروتس حيث لاتتوفر النسخة الملائمة ارجو من الاخ عبدو ذكرها لنا كي يتم تنصبيها والعمل عليها بالاضافة الى السيركت وزرد .. اشكر الاخ العزيز عبدو للجهوذ المبذولة في نسخ الدائرة ببرنامج البوتس وجوابا على سؤال الاخ العزيز فكروعلم حول المفتاح الضاغط اقول نعم هو مفتاح بالفعل وليس عنصر معادل له كذالك للاخ عبدو ان قيمة VR1 هي 10K وان VR2 هي 100K .. الدائرة سوف تعجبكم اكثر لو تم معرفة وظيفتها على الرغم من سهولة التصميم وقلة المواد المستخدمة .

تعجبني بك دبلوماسية الأجوبة هل يتم ضغطه بالأصبع أم يتم ضغطه بشيء أخر
