تشغيل لاب توب بالبطارية الخارجية

[Themarkez]

بسم الله الرحمن الرحيم
اخواني واساتذتي اعضاء المنتدى اريد تشغيل اللاب توب على بطاريتين 12 فولت بوصلهم على التسلسل فيكون لدينا 24 فولت
اللاب توب عادة ياخذ بين 15 ال 19 فولت ولكن يستجر امبير مرتفع بين 3 الى 4.5 امبير
طلبي من الاخوة ان يزودونا بافضل دارة لمعايرة الفولت بتنزيله للفولت المطلوب والمحافظة على ثباته عند استجرار الامبير من البطارية اعلم ان هناك دارات كثيرة في المنتدى تستخدم lm317 مع ترازستورات لتحمل التيار المرتفع ولكن اجهل ايها موثوق اكثر وفعاليته مضمونة فبصراحة لا اريد ان اخسر اللاب توب ارجو من فاعل الخير ان يزودنا بالدارة مع عناصرها ورسم للدارة المطبوعة جزاكم الله خيرا

[hussien1995]

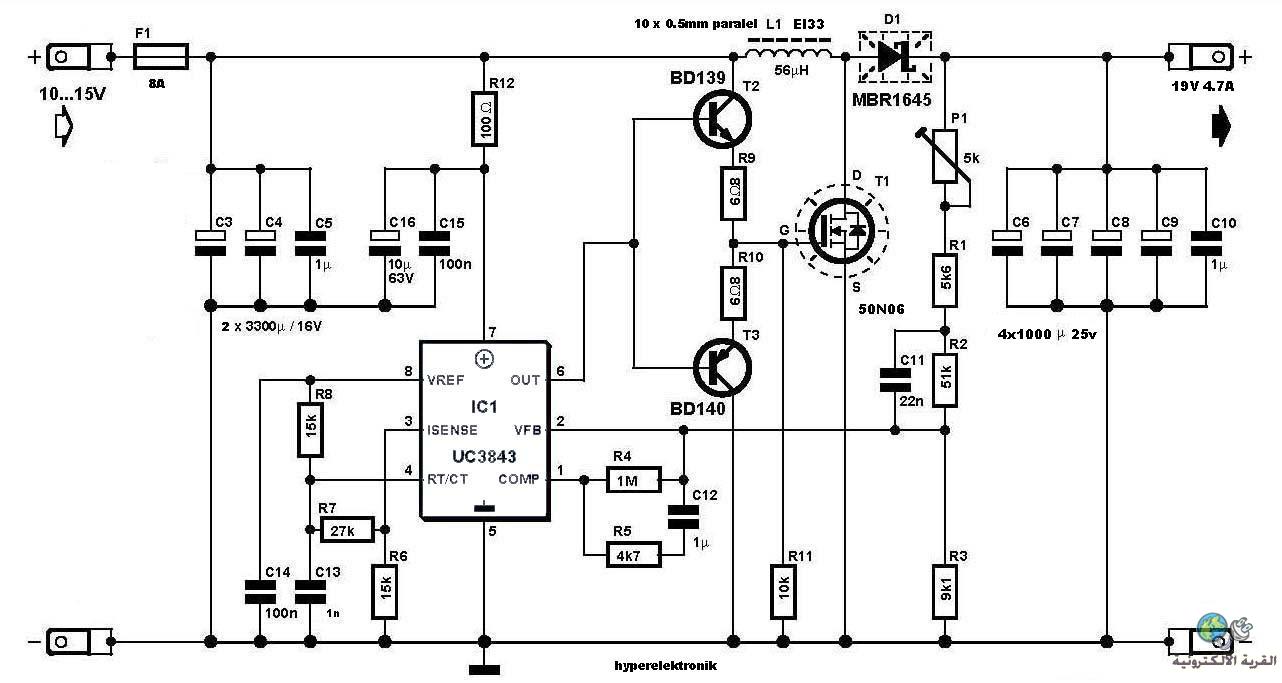

أخي الكريم تفضل هذه دائرة لرفع الفولتية من 10-15فولت الى19فولت 4.7أمبير
وعوضا عن توصيل البطاريتين على التسلسل أوصلهما على التفرع وأستخدم هذه
الدائرة وهذه الدائرة تحل لك المشكلة أنشاء الله
http://upload.qariya.info/images/qar...57a4dfe71c.jpg

[Themarkez]

المشاركة الأصلية كتبت بواسطة hussien1995

أخي الكريم تفضل هذه دائرة لرفع الفولتية من 10-15فولت الى19فولت 4.7أمبير
وعوضا عن توصيل البطاريتين على التسلسل أوصلهما على التفرع وأستخدم هذه
الدائرة وهذه الدائرة تحل لك المشكلة أنشاء الله
http://upload.qariya.info/images/qar...57a4dfe71c.jpg

شكرا لاستجابتك ومشاركتك الجميلة
الدارة التي طرحتها معقدة بعض الشيء وانا من جهتي ارغب بالبساطة واخترت تنزيل الفولت بدلا من رفعه للبساطة اولا ولعدم زيادة الفاقد في التيار خلال الرفع فانا احتج كل ميلي امبير عند انقطاع الكهرباء لاستغلاله من البطارية وغالبا سيكون العمل على بطاريتين 12 فولت 7 امبير لصغر حجمها ومناسبة سعرها لذلك وجدت ان 24 فولت مناسبة اكثر لتنزل ل19 اكثر من رفع ال 12 ل19 ويبقة ان تكون الدارة بفولت ثابت وبتحمل للامبير المستجر شكرا لك مرة اخرى وارحب بك اخ وصديق
