دائرة لمعرفة مستوى خزان الماء مع تشغيل وايقاف الموتور تلقائيا

[الشامي نت]

السلام عليكم ورحمة الله وبركاته

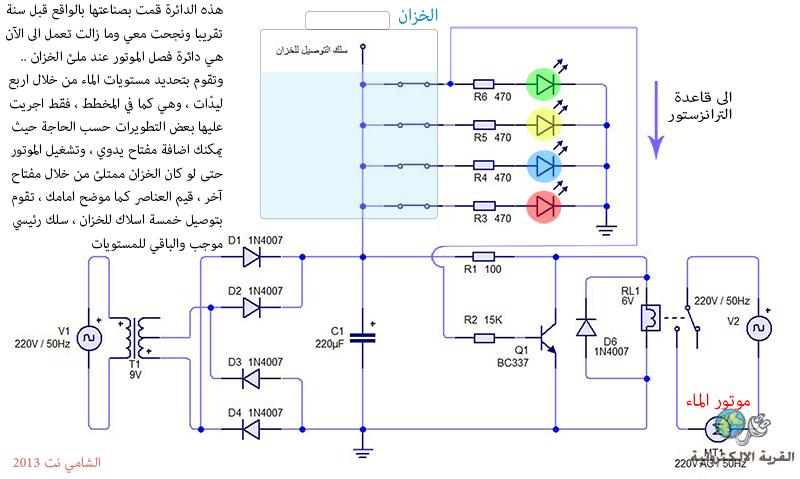

أقدم لكم دائرة بسيطة صممتها منذ سنة تقريبا للتحكم بموتور الماء حيث يقوم بضخه الى الخزان .. وتشغيل 4 ليد لمعرفة المستويات .

فكرة الدائرة ليس بجديدة ولا أقول لكم انها الافضل لانني لست مهندسا ولا مصمما محترف بل احد الهواة الذي يجمع عشر معشار أو أقل من معلومات ضخمة جدا .. ارجو ان تنال اعجابكم فأنها مازالت تعمل لدي .

العناصر كلها تعمل بشكل صحيح على ارض الواقع لكن برنامج سركت ويزارد يحرق المقاومة 100 أوم فقط للتنويه

تفضلوا

[seakrokram]

سلمت يمينك اخي الحبيب الشامي نت الرب يبارككم

[seakrokram]

لكن الماطور سوف يتذبذب كلما قل الماء في الخزان ولو قليلا يجب ان تترك فاصله زمنيه بعد الامتلاء ولغايه نزول الماء الى الثلاث ارباع من مستوى الماء وليعمل الموتور من جديد لي دائرة من تصميم الاخ نعيم البديري سوف ارسلها لك مساءا

[emad1]

المشاركة الأصلية كتبت بواسطة seakrokram

لكن الماطور سوف يتذبذب كلما قل الماء في الخزان ولو قليلا يجب ان تترك فاصله زمنيه بعد الامتلاء ولغايه نزول الماء الى الثلاث ارباع من مستوى الماء وليعمل الموتور من جديد لي دائرة من تصميم الاخ نعيم البديري سوف ارسلها لك مساءا

يرجى نشرها هنا على هذة الصفحة للفائدة .

[الشامي نت]

المشاركة الأصلية كتبت بواسطة seakrokram

لكن الماطور سوف يتذبذب كلما قل الماء في الخزان ولو قليلا يجب ان تترك فاصله زمنيه بعد الامتلاء ولغايه نزول الماء الى الثلاث ارباع من مستوى الماء وليعمل الموتور من جديد لي دائرة من تصميم الاخ نعيم البديري سوف ارسلها لك مساءا

شكرا لمداخلتك المميزة اخي الكريم هذه الدائرة هي بداياتي لكن من رأيي ان اردت ان اصمم دائرة حاليا لهذا الخصوص طبعا سأستخدم عناصر جديدة وسأستعين بكم (الخبراء ) ، لكن والله استخدمتها ونجحت .. وفكرت قبل ايام ان اضعها بين ايديكم ، نعم انها قابلة للتطوير بل ربما الغائها وتصميم واحدة اكفأ منها الاخوة الخبراء هنا في قريتنا لديهم امكانية تصنيع دائرة لها الكثير من الميزات انا متأكد

[seakrokram]

السلام عليكم اخي الحبيب
انا لم اقل لا تعمل الدائرة
بل قلت يحدث تذبذب بعمل الموتور اقصد عندما تصرف من الخزان من الماء بصورة سريعه ولو يكشف السنسور لمسافه سنتيمتر واحد وهكذا يعمل الموتور مرة اخرى وكذلك الليدات تعمل وتبين امتلاء الخزان كذلك

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة الشامي نت

السلام عليكم ورحمة الله وبركاته

أقدم لكم دائرة بسيطة صممتها منذ سنة تقريبا للتحكم بموتور الماء حيث يقوم بضخه الى الخزان .. وتشغيل 4 ليد لمعرفة المستويات .

فكرة الدائرة ليس بجديدة ولا أقول لكم انها الافضل لانني لست مهندسا ولا مصمما محترف بل احد الهواة الذي يجمع عشر معشار أو أقل من معلومات ضخمة جدا .. ارجو ان تنال اعجابكم فأنها مازالت تعمل لدي .

العناصر كلها تعمل بشكل صحيح على ارض الواقع لكن برنامج سركت ويزارد يحرق المقاومة 100 أوم فقط للتنويه

تفضلوا

حبيبي الغالي طريقتك لتوقيف الريلي بهذه الطريقة ليس عملي وهو مسرف للطاقة ويكون عبئا على الترانزستور والمقاومة 100 اوم فلا بد ان يحترق احدهما انت هنا تستخدم الشورت سيركت على تغذية ملف الريلي بواسطة الترانزستور وهذا غير عملي لذا انصحك باستخدام طريقة التوالي المستخدمة بكثرة حيث يوضع الريلي بطريق تغذية الجامع وهنا استخدم طريق الانتظار في ملامسات الريلي وطبعا لايكون داعي ان تضع مقاومة 100 اوم بطريق التغذية : هذا بالنسبة للتصميم وبالنسبة للعمل كما قال الاخوة فان مجرد نزول بسيط للماء يعمل الماطور ثم ينطفيء ثم يعمل (يعني يتذبذب العمل لعدم ترك مسافة زمنية بين العمل والفصل . تحياتي لكن بداية جميلة اخ فؤاد

[seakrokram]

السلام عليكم ورحمه الله وبركاته
اليكم الدائرة

اود ان ابين مايلي
1- الدائرة من تصميم اخي الحبيب نعيم البديري
2- ان العمليه هي اصعاد ماء من خزان ارضي الى خزان اخر في السطح
3- ان الحساسان SW1 و SW2 يوضعان في الخزان العلوي SW1 في اعلى الخزان وال SW2 في اسفل الخزان
4- الحساسان SW3 و SW4 في الخزان السفلي SW3 في اعلى الخزان وSW4 في اسفل الخزان
5- تستطيع اخي اضافه دائرة الليدات لتبيان مستويات الماء حسب ما ترتائي وما يلائم الدائرة
6- تستطيع تجربه الدائرة على برنامج سيركت ويزرد
تقبلو مروري
