دائرة الكترونية للنقاش ( 45 )

[فكروعلم]

السلام عليكم

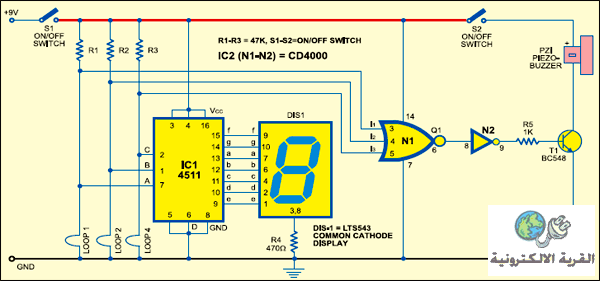

هذه هي الدارة 45 من سلسلة دارة الكترونية للنقاش للوصول إلى وظيفتها وطريقة عملها

[max_1974]

السلام عليكم

باعتقادي انها دائره حمايه , والله اعلم
فلو قطع احد التوصيلات (A,B,C)
اي 3.4.5من البوابه
cd4000
البوابه على N1 ستنخفض

والبوابه على N2 ستكون بوضع مرتفع

وسيكون ال T1 بوضع التشغيل ويصدر التنبيه من PZ1

سيعرض رقم معين على ال 7 segment.
وعندما تكون متصله يحدث العكس سيعرض رقم اخر (0)
هذا والله اعلم .

[seakrokram]

السلام عليكم ورحمه الله وبركاته
من النظر للدائرة لنعرف مكوناتها
المتكامله IC4511 هو ديكودر والمتكامله CD4000 عبارة عن بوابه XNOR مع بزر للتنبيه من طاريء معين
وكما هو واضح من دخل المتكامله IC4511 هناك ثلاث ادخالات A B C بصيغه الباينري 0 0 0 اي هناك 7 احتمالات للادخال تترجم هذه الادخالات على الشاشه سفن سيجمن وبالتعاون مع المتكامله CD4000 عند تغير وضعيه اي من الادخالات من الصفر الى (1) منطقي عن طريق قص او قطع الحساسات السفليه يقود CD4000 لتغيير اخراجها على قاعدة الترانسستر الى (1) منطقي وكذلك اضهار ذلك على السفن سيجمنت كرقم دالا على الموقع الذي حدث فيه الطاريء مما يودي الى تشغيل الترانسستر وبالتالي البزر للتنبيه

[فكروعلم]

المشاركة الأصلية كتبت بواسطة max_1974

السلام عليكم

باعتقادي انها دائره حمايه , والله اعلم
فلو قطع احد التوصيلات (A,B,C)
اي 3.4.5من البوابه
cd4000
البوابه على N1 ستنخفض

والبوابه على N2 ستكون بوضع مرتفع

وسيكون ال T1 بوضع التشغيل ويصدر التنبيه من PZ1

سيعرض رقم معين على ال 7 segment.
وعندما تكون متصله يحدث العكس سيعرض رقم اخر (0)
هذا والله اعلم .

السلام عليكم
أهلاً بكم أخي الغالي max_1974 في موضوع نقاشنا جوابك جيد وشكراً لك

[فكروعلم]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
من النظر للدائرة لنعرف مكوناتها
المتكامله IC4511 هو ديكودر والمتكامله CD4000 عبارة عن بوابه XNOR مع بزر للتنبيه من طاريء معين
وكما هو واضح من دخل المتكامله IC4511 هناك ثلاث ادخالات A B C بصيغه الباينري 0 0 0 اي هناك 7 احتمالات للادخال تترجم هذه الادخالات على الشاشه سفن سيجمن وبالتعاون مع المتكامله CD4000 عند تغير وضعيه اي من الادخالات من الصفر الى (1) منطقي عن طريق قص او قطع الحساسات السفليه يقود CD4000 لتغيير اخراجها على قاعدة الترانسستر الى (1) منطقي وكذلك اضهار ذلك على السفن سيجمنت كرقم دالا على الموقع الذي حدث فيه الطاريء مما يودي الى تشغيل الترانسستر وبالتالي البزر للتنبيه

السلام عليكم
جوابك دقيق أخي الغالي seakrokram

[فكروعلم]

الدارة تستخدم كجهاز إنذار لثلاث إتجاهات وحساس الإنذار سلك رفيع جداً عندما يصطدم به إنسان ينقطع وكل سلك يغطي إتجاه فعند أنقطاع أي سلك تصدر صوت تنبيه ودلالة على منطقة الإنذار من خلال لوحة الإطهار الرقمية

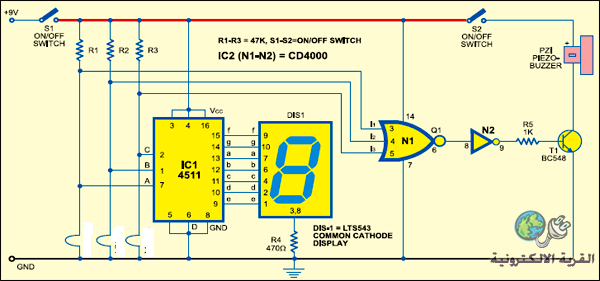

وهذه طريقة وصل الأسلاك



هذا شرح مبسط وأظن أن الفكرة واضحة وإذا أردتم شرح تفصيلي أطلبوا من الأخ نعيم لأن شرحة دقيق ورائع وا تقولوا أني وجهتكم له وطالبوه بتقديم الدارة 46

[seakrokram]

تسلم استاذي الغالي الاخ محسن الرب يبارك جهودكم
كما نطلب من اخينا الحبيب نعيم بشرح الدائرة وادراج دائرة اخرى

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

تسلم استاذي الغالي الاخ محسن الرب يبارك جهودكم
كما نطلب من اخينا الحبيب نعيم بشرح الدائرة وادراج دائرة اخرى

السلام عليكم احبابي الغالين جميعا : بالنسبة للدائرة لم تبقوا لي منها شيئا كي اشرحه كانت التفاصيل والشرح جميل من قبلكم لكنني اليوم كنت مشغولا في عمل خارج مدينتي وتعطلت عنكم في المشاركة ولانني غير جاهز الان بطرح دائرة جديدة دعوني اشارككم النقاش من جديد على اشياء لم تذكر في الدائرة الحالية 45 السؤال الذي يطرح نفسه ((هناك عيبا في الدائرة )) هذا العيب لايؤثر على عمل الدائرة الاصلي لاكنه يتعلق بالتقنية :: ماهو هذا العيب ؟؟؟
