دائرة الكترونية للنقاش (47)

[نعيم البديري]

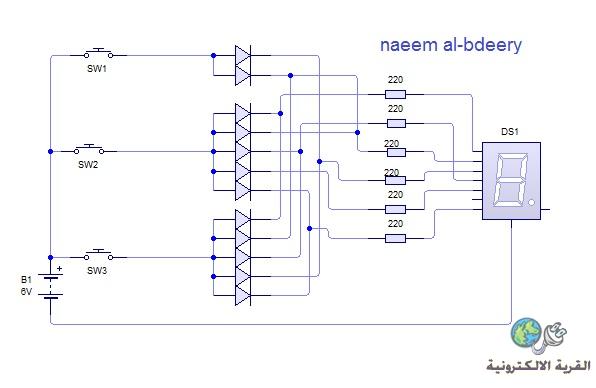

السلام عليكم ورحمة الله : هذه الدائرة رقم 47 في سلسلتنا للنقاش وهي بسيطة جدا غرضها تعليمي نحاول شرحها وتحليل عملها في هذا الموضوع للفائدة .


http://speedy.sh/AAMkh/.cwz

[seakrokram]

السلام عليكم ورحمه الله وبركاته
اخي الحبيب نعيم ما هو هذا الانتكريت بين المقاومات والبش سويجات؟؟؟؟؟؟

[Abdw9]

السلام عليكم احبتي في الله ونهار سعيد اتمناها لكم
اخي نعيم شكرا مرة اخرى وانت تواصل ابداعك المتميز لاظهار كل ما هو مفيد للاعضاء في دوائر سهلة وعلمية تهدف الي التعرف الى حصائص ووظائف العناصر الالكترونية بصورة عامة
اما بخصوص هذه الدائرة اعتقد انها واضحة ولا تحتاج الى تحليل كثير ولست بارعا في تحليل الدوائر كما اسلفت فأترك التحليل لحضراتكم ولكنني بغرض المشاركة اضع الذي فهمته منه
وهذه الدائرة من النظرة العامة توحي بانها دائرة لاظهار ثلاثة ارقام هذه وظيفتها
اما عملها بصورة مختصرة
الشاشة عبارة عن لوحة السبعة قطع
تبدأ بـ ( A-B-C-D-E-F-G ) على الترتيب من ألى الى اسفل في اللوحة كما معلوم لديكم
عند الضغط على السويتش 1 يسري التيار ويتجزأ عبر d1 d2 ليقوم باضاءة الرقم ( واحد) اي تفعيل ( B-C )
وعند الضغط على سويتش 2 يسري التيار عبر الدايوتات 3-4-5-6-7 الي هي تكوين الرقم ( 2 )اي تفعيل ( A-B-G-E-D )
وعند الضغط على السويتش 3 يسري التيار عبر الدايوتات ( 8-9-10-11-12 ) الي هي تكوين الرقم( 3 )اي تفعيل ( A-B-G-C-D )
تحياتي لكم

[seakrokram]

اخي نعيم في بدايه النظر الى الدائرة وقبل ان اجربها على السيركت ويزرت استغربت وسالتك ما هذه الانتكريت وبعد مشاركه اخيAbdw9

تاكدت انها دايودات ليس الا
والدائرة على ما اتصور هي عداد يعد لغايه السبعه اي ما يقابلها بالباينري (111)

تترجم من قبل السفن سيغمنت لكن لا اعرف كيف استخدم ربط الدايودات مع السفن سيغمنت
خطوة رائعه للتعلم اخي
من علمك حرفا الباقي عليك اخي الحبيب

[Abdw9]

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة Abdw9

السلام عليكم احبتي في الله ونهار سعيد اتمناها لكم
اخي نعيم شكرا مرة اخرى وانت تواصل ابداعك المتميز لاظهار كل ما هو مفيد للاعضاء في دوائر سهلة وعلمية تهدف الي التعرف الى حصائص ووظائف العناصر الالكترونية بصورة عامة
اما بخصوص هذه الدائرة اعتقد انها واضحة ولا تحتاج الى تحليل كثير ولست بارعا في تحليل الدوائر كما اسلفت فأترك التحليل لحضراتكم ولكنني بغرض المشاركة اضع الذي فهمته منه
وهذه الدائرة من النظرة العامة توحي بانها دائرة لاظهار ثلاثة ارقام هذه وظيفتها
اما عملها بصورة مختصرة
الشاشة عبارة عن لوحة السبعة قطع
تبدأ بـ ( A-B-C-D-E-F-G ) على الترتيب من ألى الى اسفل في اللوحة كما معلوم لديكم
عند الضغط على السويتش 1 يسري التيار ويتجزأ عبر d1 d2 ليقوم باضاءة الرقم ( واحد) اي تفعيل ( B-C )
وعند الضغط على سويتش 2 يسري التيار عبر الدايوتات 3-4-5-6-7 الي هي تكوين الرقم ( 2 )اي تفعيل ( A-B-G-E-D )
وعند الضغط على السويتش 3 يسري التيار عبر الدايوتات ( 8-9-10-11-12 ) الي هي تكوين الرقم( 3 )اي تفعيل ( A-B-G-C-D )
تحياتي لكم

احسنت اخ عبدو شرح وتوضيح ممتاز الغاية منها التعرف على مايقوم به الديكودر لتشغيل السفن سكمنت واضف الى ذالك اننا قد نحتاج احيانا رقم او رقمين من الشاشة تدل على اشارة واحدة وهنا يسمى الديكودر ( دسمل الى سفن سكمنت ) يعني من عشري (بت واحد ) الى رقم على الشاشة وقد لايتوفر هذا الاي سي فعوضنا عنة بمجاميع من الدايودات .

[seakrokram]

الان اخي الشاشه تعرض الارقام من 1 _ 3 كيف تعرض بقيه الارقام لل سبعه؟؟

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

اخي نعيم في بدايه النظر الى الدائرة وقبل ان اجربها على السيركت ويزرت استغربت وسالتك ما هذه الانتكريت وبعد مشاركه اخيAbdw9

تاكدت انها دايودات ليس الا
والدائرة على ما اتصور هي عداد يعد لغايه السبعه اي ما يقابلها بالباينري (111)

تترجم من قبل السفن سيغمنت لكن لا اعرف كيف استخدم ربط الدايودات مع السفن سيغمنت
خطوة رائعه للتعلم اخي
من علمك حرفا الباقي عليك اخي الحبيب

السلام عليكم اخseakrokram الدائرة ليست بعداد كذالك ليس للعد الثنائي (الباينري ) وجود هنا :: انا اردت تصميم ديكودر يحول من العشري ( خط واحد ) الى مايقابلة كرقم على الشاشة السباعية القطع (سفن سكمنت) لذالك تم تغذية ليدات قطع الشاشة حسب الترتيب المكاني بواسطة دايودات عزل تأخذ اشارة العمل عبر بش بتن لغرض المحاكات ويمكن طبعا تطبيق الدائرة بابدال اشارة البش بتن من مآخذ اخرى على ضمان ان يعمل ادخال واحد فقط لانها مصممة للعشري سوف نحور الديكودر للعمل من باينري الى الشاشة لاحقا ان شاء الله ولو لثلاثة ارقام لغرض التعلم والفائدة ,
