دائرة الكترونية للنقاش ( 48 )

[فكروعلم]

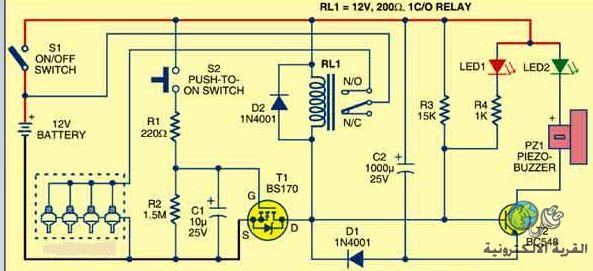

هذه هي الدارة 48 من سلسلة دائرة الكترونية للنقاش لمعرفة وظيفتها وطريقة عملها هي بنا نحضر القهوة والبيبسي فهم أثبتوا فائدتهم في في حل الألغاز

[seakrokram]

السلام عليكم ورحمه الله وبركاته
بعد ان اخفقت في معرفه ماهيه الدائرة السابقه ها اعود لاكون كبش فداء
اتصور ان الدائرة هي تحذير وتنفيذ تحذير من خطر ومعالجته بعد الضغط على البوش سويج S2
اعتقد ان الدائرة هي تحذير من حريق ومعالجته اي اطفائه والشرح لاحقا

[seakrokram]

استاذي الحبيب محسن لا اخفيك سرااااااااااااااااااااااا
الان انا حملت معي كيس قهوة للطوارىء

[فكروعلم]

المشاركة الأصلية كتبت بواسطة seakrokram

استاذي الحبيب محسن لا اخفيك سرااااااااااااااااااااااا
الان انا حملت معي كيس قهوة للطوارىء

السلام عليكم
كيفك أخي الغالي
يمكن تحتاج كيس ثاني وقد تلجأ إلى البيبسي كولا

[Abdw9]

السلام عليكم ورحمة الله وبركاته اخي الكريم محسن جزاك الله مرة أخرى على هذه الدائرة الدائرة جميلة توحي لعمل كبير اعتقد ولكن بها شيئ من الغموض ولكن التحليل من خلال العناصر قد يقودنا الى التعرف الى اسرار ذلك الغموض اولا وجود الريلي المتصل مع drain ترانزيستور الموسفيت الذي هو موصول بالمقاومة R1 والسوتش بوتون ولو رجعنا مرة اخرى للريلي ونظرنا الى الحمل المتصل به وهو الغموض الذي حيرني ولكن اقول الذي يتهيأ لي هذا يعني ان الدائرة تعمل بالضغط على البوش بوتون S2 وجود المكثف C1 يعني مهمتها الشحن حتى تجاوز جهد العتبة ثم يقوم الموسفيت بأداء مهامه ويكون في حالة عمل مادام الجهد على المكثف C1 اعلى من جهد العتبة وبالتالي تنشيط الريلي ليعمل الحمل الغامض ( هههه ) اليد 1 تؤكد ان الحمل في حالة عمل واليد الاخضر ليد 2 هي المهم وهي توضح مهمة الدائرة وطالما انها موصلة مع البيزو فهذا يكمل لنا الشرح وهي توضح الغموض للحمل الذي يشير الى انها تضيء عند حدوث الحمل مع اصدار صوت البيزو تكون عمل الدائرة هي انذار عند تحسس الحمل كحريق او ماشابهها
تقبلو تحياتي

[فكروعلم]

المشاركة الأصلية كتبت بواسطة Abdw9

السلام عليكم ورحمة الله وبركاته اخي الكريم محسن جزاك الله مرة أخرى على هذه الدائرة الدائرة جميلة توحي لعمل كبير اعتقد ولكن بها شيئ من الغموض ولكن التحليل من خلال العناصر قد يقودنا الى التعرف الى اسرار ذلك الغموض اولا وجود الريلي المتصل مع drain ترانزيستور الموسفيت الذي هو موصول بالمقاومة R1 والسوتش بوتون ولو رجعنا مرة اخرى للريلي ونظرنا الى الحمل المتصل به وهو الغموض الذي حيرني ولكن اقول الذي يتهيأ لي هذا يعني ان الدائرة تعمل بالضغط على البوش بوتون S2 وجود المكثف C1 يعني مهمتها الشحن حتى تجاوز جهد العتبة ثم يقوم الموسفيت بأداء مهامه ويكون في حالة عمل مادام الجهد على المكثف C1 اعلى من جهد العتبة وبالتالي تنشيط الريلي ليعمل الحمل الغامض ( هههه ) اليد 1 تؤكد ان الحمل في حالة عمل واليد الاخضر ليد 2 هي المهم وهي توضح مهمة الدائرة وطالما انها موصلة مع البيزو فهذا يكمل لنا الشرح وهي توضح الغموض للحمل الذي يشير الى انها تضيء عند حدوث الحمل مع انذار تكون عمل الدائرة هي انذار

السلام عليكم
شرح جيد ولكن غير كامل ومهمة الدارة مازال غامض

[seakrokram]

السلام عليكم ورحمه الله وبركاته
استاذي الحبيب محسن قبل ان اشرح الدائرة هناك شيء غامض في الدائرة وهو عدم وجود ارضي يمين الدائرة اقصد كيف تنشحن المكثف C2 بدون وجود الارضي هذا هو الغموض الا اني اعرف بعد الضغط على البش سويج S2 سوف يتوفر الارضي جراء عمل الموسفت

[نعيم البديري]

السلام عليكم ورحمة الله : عند رؤيتي الاولى وبعد 10 ثواني تقريبا شهقت من الدهشة فرحت مسرعا للثلاجة وتناولت قنينة من البيبسي كولا طبعا لم تنفع معي بسبب عدم تحديدي لنوع الحمل على الريلي ( هذه الاشياء الاربعة هل هي مصابيح للسيارة مثلا ) قلت مع نفسي دعني اترك الوظيفة في الوقت الحاظر (وظيفة الدائرة طبعا هههههه) واغوص في اعماق عمل الدائرة : وجدت حينها عند الضغط على المفتاح الضاغط يتم تجهيز بوابة الموسفت وبنفس الوقت تشحن المكثفة c1 المربوطة على تلك البوابة وهناك المقاومة العالية 1.5 ميكا لغرض تفريغ المكثف بعد عدة ثواني من ازالة الضغط على المفتاح وفي حال اشتغال الموسفت يعمل الريلي وماتبعة من غموض على قول الاخ عبدو وكذالك الليد الاول اما البزر والليد الثاني فلم يتوفر انحياز موجب على قاعدة T2 بسبب تاريض الموسفت لها فلا يعملان ( المشكلة التي حيرتني ايضا انحياز الباعث ل T2 ايضا يعتمد على توصيل الموسفت ويشكر المصمم حين وضع D1 لغرض الفرق بالانحياز .. هنا لايعمل الانذار ويعمل حمل الريلي لفترة بعد ضغط المفتاح (البش بتن ) سنرى لاحقا ماذا يكون .
