[synchrone]

في الميكروكنترولر 16f628a
اريد ان اجعل ra4 و ra5 خروج
لكن هنالك مشكل ارجوكم ساعدوني

[magdy_3]

السلام عليكم
ايه هى المشاكل بظبط وهل لغيت عمل المقارن ولا لا
بلامر ; cmcon=7

[NOUR P.4]

اقتباس المشاركة الأصلية كتبت بواسطة magdy_3 السلام عليكم ايه هى المشاكل بظبط وهل لغيت عمل المقارن ولا لا بلامر ; cmcon=7

أخي الكريم إضافة إلى الأمر الذي تفضل فيه الأخ Magdy قم بعمل التالي ...
قم برفع RA4 بمقاومة 10k لل فولت واستعملها في البرنامج على أنها لديها واحد ... ثم قم بعمل الأمر التالي ...

PORTA.F4=0;

وانظر هل يعمل البك .... لو عدنا للداتا شيت لوجدنا كل من هاتين الرجلين ذو خاصية مهمة ....
لاحظ الصورة توضح هاتين الخاصتين

[NOUR P.4]

اقتباس المشاركة الأصلية كتبت بواسطة magdy_3 السلام عليكم ايه هى المشاكل بظبط وهل لغيت عمل المقارن ولا لا بلامر ; cmcon=7

السلام عليكم ورحمة الله تعالى وبركاته .....
أخي الكريم إضافة إلى الأمر الذي تفضل فيه الأخ Magdy قم بعمل التالي ...
قم برفع RA4 بمقاومة 10k لل فولت واستعملها في البرنامج على أنها لديها واحد ... ثم قم بعمل الأمر التالي ...

PORTA.F4=0;

كما أن الرجل RA5 لا يمكن أن تعمل إلا كدخل ... مبدأيا وحتى لا نخوض في التفاصيل هكذا صنعوها .. ليش ... هيك ....هههههه
لو عدنا للداتا شيت لوجدنا كل من هاتين الرجلين ذو خاصية مهمة ....

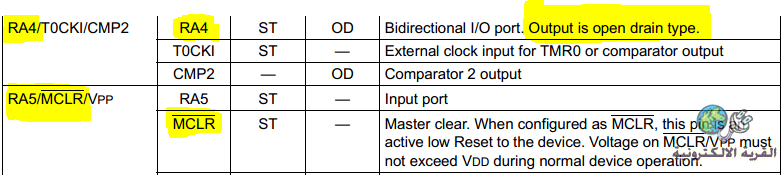

لاحظ الصورة توضح هاتين الخاصتين

لا حظ أن الرجل RA4 تتمتع بخاصية مصرف مفتوح open drain كذلك الرجل RA5 هي الرجل الخاصية ب MCLR والماستر كلير دخل وليس خرج ...
إذا و كما قلنا هيك صنعوها إذا لا يمكن ضبطها إلا كدخل
سلامي للجميع و تقبل مروري و تحياتي
أخوك المهندس . محمد نور /تحكم آلي وأتمتة

************************************************** ***
قال تعالى :<وفوق كل ذي علم عليم> صدق الله العظيم

[synchrone]

شكرا لكم و الله ينوركم
