دائرة انذار عند قطع شعاع الليزر مع تأخير زمنى لمدة طويلة يمكن التحكم بها

[احمدعبدالباقى]

هذة الدائرة قمت بتعديلها على برنامج تصميم الدوائر وعملت على البرنامج ولكنى لم اجربها عمليا حتى الان لكنى ساقوم باذن الله بتنفيذها

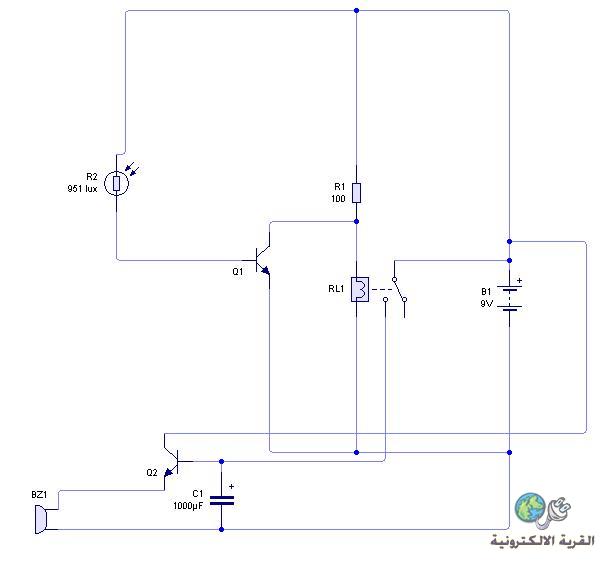

الدائرة انذار عند قطع شعاع الليزر مع تأخير زمنى لمدة طويلة يمكن التحكم بها من خلال تغيير سعة المكثف اليكم الدائرة مع برنامج التصميم



ملف الدائرة

برنامج التصميم

[emad1]

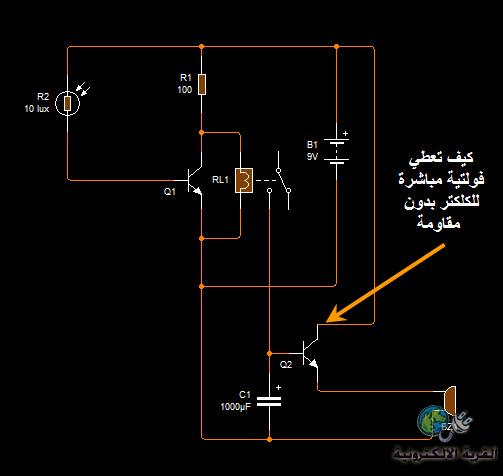

اعدت رسم الدائرة من جديد واختصرت الطرق
لكي تفهم ,,,,ولكن لماذا اعطيت فولتية مباشرة
للترانستور الكلكتر بدون مقاومة ؟

[Abdw9]

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

هذة الدائرة قمت بتعديلها على برنامج تصميم الدوائر وعملت على البرنامج ولكنى لم اجربها عمليا حتى الان لكنى ساقوم باذن الله بتنفيذها

الدائرة انذار عند قطع شعاع الليزر مع تأخير زمنى لمدة طويلة يمكن التحكم بها من خلال تغيير سعة المكثف اليكم الدائرة مع برنامج التصميم



ملف الدائرة

برنامج التصميم

السلام عليكم اخي الكريم جزاك الله خير على المجهود
الفكرة جميلة تبدو رائعة الدائرة والتصميم جيد اخي
نظريا لا تبدو ان بها مشكلة
ولكن عمليا اعتقد انها تحتاج بعض الاضافات
شكرا لك

[Abdw9]

المشاركة الأصلية كتبت بواسطة emad1

اعدت رم الدائرة من جديد واختصرت الطرق
لكي تفهم ولكن لماذا اعطيت فولتية مباشرة
للترانستور الكلكتر بدون مقاومة ؟

سبقتني بها اخي عماد وهي من ضمن اول الملاحظات التي لاحظتها

[احمدعبدالباقى]

المشاركة الأصلية كتبت بواسطة emad1

اعدت رم الدائرة من جديد واختصرت الطرق
لكي تفهم ولكن لماذا اعطيت فولتية مباشرة
للترانستور الكلكتر بدون مقاومة ؟

المشاركة الأصلية كتبت بواسطة Abdw9

السلام عليكم اخي الكريم جزاك الله خير على المجهود
الفكرة جميلة تبدو رائعة الدائرة والتصميم جيد اخي
نظريا لا تبدو ان بها مشكلة
ولكن عمليا اعتقد انها تحتاج بعض الاضافات
شكرا لك

المشاركة الأصلية كتبت بواسطة Abdw9

سبقتني بها اخي عماد وهي من ضمن اول الملاحظات التي لاحظتها

ياجماعة انا مبتدئ فى الالكترونيات ومؤكد ان تعليقات اساتذة زى حضراتكم تفيد فى تعديل الدائرة وفعلا انا نسيت اضافة المقاومة بالفعل

والف شكر على ردودكم الجميلة المشجعة

[Abdw9]

اخي لا بأس ابدا لطالما انك مبتدئ فحتى المحترف لا تأتيه النتائج جيدة من الوهلة الاولى اجمل شيئ ان تلاحظ الاخطاء وتعالجها
اليك اخي
طرق تحديد المقاومة المناسبة والقدرة استعين بقوانين الكهرياء
المقاومة = الفولت ÷ التيار
القدرة = الفولت × التيار
تحياتي

[احمدعبدالباقى]

المشاركة الأصلية كتبت بواسطة Abdw9

اخي لا بأس ابدا لطالما انك مبتدئ فحتى المحترف لا تأتيه النتائج جيدة من الوهلة الاولى اجمل شيئ ان تلاحظ الاخطاء وتعالجها
اليك اخي
طرق تحديد المقاومة المناسبة والقدرة استعين بقوانين الكهرياء
المقاومة = الفولت ÷ التيار
القدرة = الفولت × التيار
تحياتي

الف الف شكر يافندم

فعلا انا بانفذ فى الدائرة الان والقوانين افادتنى كثرا
جزاك الله خير

[Abdw9]

هدية للموضوع
اخي لقد أجريت بعض التعديلات للدائرة لتصبح هكذا الان لكنني رسمتها على البروتوس لعدم توفر السيركت وذرد لدي

كما يمكنك ابداء رأيك فكل شيئ قابل للنقاش يسعدني ذلك
]

هذاملف المحاكاة

http://www.mediafire.com/?x6u9gb58g85nq7g

تقبل طلتي
