فلاشة باستخدام المتكاملة 555

[Abdw9]

السلام عليكم ورحمة الله
وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم
دائرة اليوم هي دائرة صغيرة

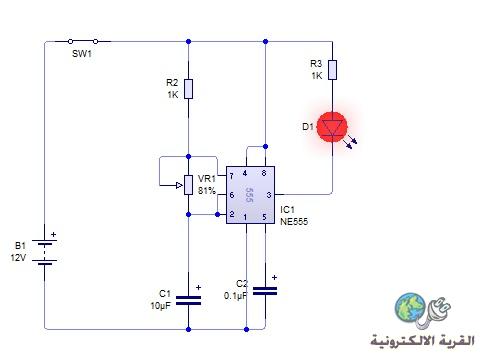

دائرة فلاشة باستخدام المتكاملة 555 تنفع الدائرة في خدمة أغراض كثيرة
كدوائر الشحن والمباني العالية والاعمدة العالية وكما يمكن استخدامها في اشارات السيارات والطائرات رغم انها تستخدم دوائر مختلفة عن هذه ولكنها اشبه به وعموما هي دائر للبيان والتنبيه



تحياتي لكم

[seakrokram]

السلام عليكم ورحمه الله وبركاته
تسلم اخي الحبيب عبدو على هذه المشاركه الرب يبارككم
لكن يعوزنا اننا نفتقد استاذنا الحبيب محسن وزاويتنا الجميله دائرة للنقاش ودائرة للتضميم تقبل مروري تحياتي للسودان الحبيب

[Abdw9]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
تسلم اخي الحبيب عبدو على هذه المشاركه الرب يبارككم
لكن يعوزنا اننا نفتقد استاذنا الحبيب محسن وزاويتنا الجميله دائرة للنقاش ودائرة للتضميم تقبل مروري تحياتي للسودان الحبيب

لك التحية اخي الحبيب ومرورك اسعدني وحقا الفقد كبير لكل من عرف الاستاذ محسن واتمنى ان يتنازل عن قراره ويعود لنا وتستمر دائرة للنقاش الذي علمتنا الكثير لك التحية مجددا

[tasneym]

جزاك الله كل خير

[4th ENgineer]

جربتها بالامس
لكن الليد ضل مولع ولم ينطفا ابدا كما ان المؤقته ترتفع حرارتها بسرعه
لا ادري ما المشكله
مع اني استخدمت مقاومه 1 كيلو بين الطرف6 و7 ومقاومه متغيره بين 8و7
وبطاريه 12 فولت ؟؟

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة 4th ENgineer

جربتها بالامس
لكن الليد ضل مولع ولم ينطفا ابدا كما ان المؤقته ترتفع حرارتها بسرعه
لا ادري ما المشكله
مع اني استخدمت مقاومه 1 كيلو بين الطرف6 و7 ومقاومه متغيره بين 8و7
وبطاريه 12 فولت ؟؟

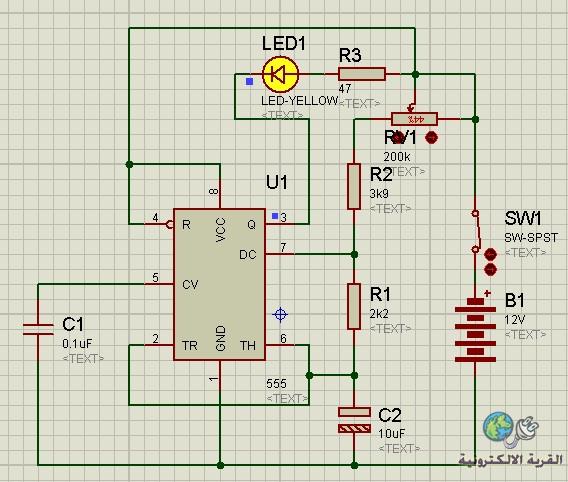

تحية طيبة للاخ العزيز عبدو من المعتاد ان تكون المقاومة المتغيرة بين الطرفين 7 من جهة و6+2 من الجهة الثانية وتكون هناك المقاومة الثابتة بين الvcc والطرف 7 كما في الشكل التالي لكي تحصل على زمن متساوي تقريبا في الخرج للحالتين الواطي والعالي فيكون اللقب هنا فعلا (فلاشر ) وليس (كلوك) الذي سيعطينا في الربط الاول نبضات موجبة قصيرة الزمن وسالبه ماتبقى من زمن الموجة . تحياتي ياغالي . وللاخ 4th ENgineer يمكنك مراجعة الدائرة التي نفذتها ربما يكون فيها خطأ في التوصيلات وجرب ابدال المتغيرة مكان R1

وهذا رابط المحاكاة ولكن اعذرني فهو على برنامج السيركت وزرد .
http://speedy.sh/BBJKx/555.cwz

[4th ENgineer]

المشاركة الأصلية كتبت بواسطة نعيم البديري

تحية طيبة للاخ العزيز عبدو من المعتاد ان تكون المقاومة المتغيرة بين الطرفين 7 من جهة و6+2 من الجهة الثانية وتكون هناك المقاومة الثابتة بين الvcc والطرف 7 كما في الشكل التالي لكي تحصل على زمن متساوي تقريبا في الخرج للحالتين الواطي والعالي فيكون اللقب هنا فعلا (فلاشر ) وليس (كلوك) الذي سيعطينا في الربط الاول نبضات موجبة قصيرة الزمن وسالبه ماتبقى من زمن الموجة . تحياتي ياغالي . وللاخ 4th ENgineer يمكنك مراجعة الدائرة التي نفذتها ربما يكون فيها خطأ في التوصيلات وجرب ابدال المتغيرة مكان R1

وهذا رابط المحاكاة ولكن اعذرني فهو على برنامج السيركت وزرد .
http://speedy.sh/BBJKx/555.cwz

شكرا لك استاذنا نعيم
ساعيد مراجعة الدائره ..
لامشكله عندي البروتوس والسيركت ويزارد

[Abdw9]

المشاركة الأصلية كتبت بواسطة 4th ENgineer

جربتها بالامس
لكن الليد ضل مولع ولم ينطفا ابدا كما ان المؤقته ترتفع حرارتها بسرعه
لا ادري ما المشكله
مع اني استخدمت مقاومه 1 كيلو بين الطرف6 و7 ومقاومه متغيره بين 8و7
وبطاريه 12 فولت ؟؟

أخي الكريم شكرا للملاحظة
طبعا المحاكي دائما يعطي القيم الافتراضية للعناصر بما يبين الفكرة ولكن لردائة العناصر وعوامل اخرى تكون ليست النتائج ذاتها عمليا
الدائرة التي في الموضوع هي مجاراة لدائرة مصممة خلعتها من جهاز وكانت تعمل بشكل فلاشر فرسمت مخطط لها واحببت ان اصعه بين يديكم ولكننا سوف نعدل فيها لتناسب الموضوع حيث اتضح لي ان الليد كانت للبيان فقط ليس ببغرض الذي نحن من اجله في الموضوع
كما اشكر الاخ نعيم على تعديل الدائرة اذ انه من المفترض وضع المقاومةRV1 بين الرجل 6 و 7 وهذا الوضع يضمن توازن اضائة الليد وهذا عن طريق عملية الشحن والتفريغ للكمثف الذي يتحكم في الفلاشر اي كلما قمنا بتغير المقاومة كلما غيرنا في سرعة عمليت الشحن للمكثف الذي بدوره يحدد النبضة الهابطة والمرتفعة في حالت عملية الشحن والتفريغ
اذ ان العناصر الاساسية للمتكاملة 555 هي المتمثلة في المقاومتي والمكثف المتصلة بالارجل 2-6-7 هي التي تتحكم لنا في نبضات الموجة المربعة الخارجة من الرجل 3 وزمن الموجة الهابطة والموجة المرتفعة لتكون دورة كاملة للموجة المربعة وهي التي تخرج لنا اشارتي ( - و + ) لتضيئ لنا الليد وتغلقه في حالة الاشارة الموجبة وسوف اضع شرحا لهذه بالتفصيل لا حقا
كما يمكنك وضع مقاومة ثابته 100كيلو بين الرجل 2 المتصلة مع 6 والرجل 7 ومقاومة 1 كيلو بين الرجل 7 والمصدر vcc كما في الدائرة مع تغير قيمة المكثف المرتبطه مع الرجل 5 الى 22uF والذي يعطينا تاخير زمني قدره 600ms تقريبا
لكم تحياتي الى الملتقى باذن الله
