عاجل دائره مرتبطه بحساس ضغط

[rykiller]

لو انا صممت حساس الضغط وعايز أربطه بدائره ( on ' off ) بحيث لو مر وزن مقداره 100 جرام مثلاً فوق الحساس فهيعطي قيمه معينه عندها تفتح المفتاح لموتور مثلاً وتغلق في نفس الوقت للموتور الأخر و عندما ترجع للقيمه الأصليه تتبدل العمليه

دي فكره حساس الضغط
http://www.isna3ha.com/component/con...%BA%D8%B7.html
ودي فكره الدائره اللي عيزها

[حيدر علاج حسن]

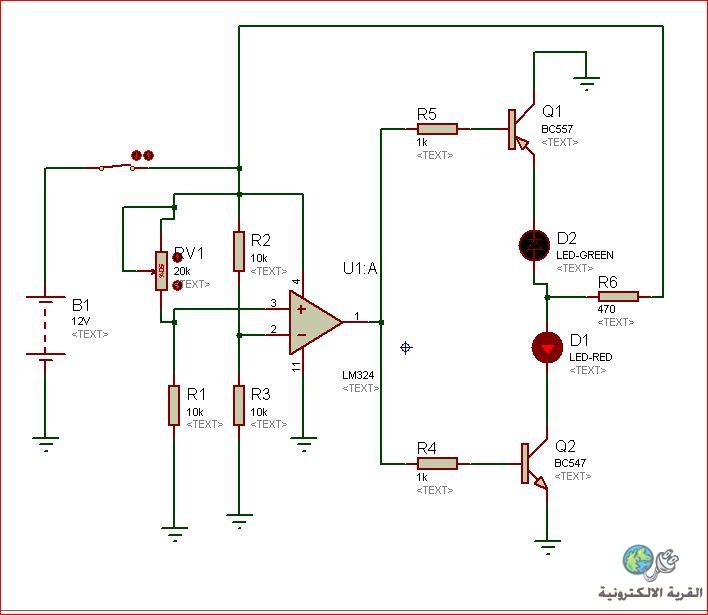

في هذه الدائرة سنعتبر الحساس هو المقاومة المتغيرة ...
الليدات فقط للتعبير عن الحالة و لتشغيل المحركات يكون توصيلها من خلال ريليات ...
اذا عندك البروتوس ارفع لك ملف المحاكاة ...

[rykiller]

شكراً ليك أخي حيدر بس ليا أستفسار بسيط وسامحني لعدم الدرايه الكامله أنا لسه في إعدادي هندسه إلكترونيات اللي انا عارفه إن الريلاي العادي بيبقى زي مفتاح تقريبا فهل الإلكتروني في تصميمك هكذا أيضاً أم سيعتمد على القرائه اللي هتوصله من حساس الضغط ممكن شرح أكتر عن دائرتك وبخصوص البرنامج أنا نزلته

[حيدر علاج حسن]

نعم هو كذلك ...
الليد هنا بدل ملف الريلي و مفتاح الريلي يوصل الى دائرة المحرك ...
النت جدا بطيء في هذه اللحظة ...
سارفع لم ملف المحاكاة لاحقا باذن الله
