هل يمكن ان اجد دائرة الكترونية لتعديل تردد مولد 220 فولت من 150 هرتز الى 50 هرتز من هذا الموضوع
اقتباس:
المشاركة الأصلية كتبت بواسطة نعيم البديري

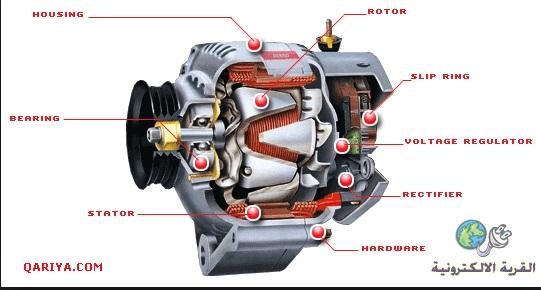

السلام عليكم اخواني الاعزاء : شكرا للاخ استاذ حيدر علاج في توضيح المعلومات اللازمة في كيفية ربط المحول الثلاثي الطور مع اطراف خرج الداينمو الثلاثي : اما مايخص التردد فمن خلال الاطلاع على اغلب انواع الداينمو في السيارة وجدت ان عدد اقطاب الارميجر المغناطيسية (الروتر) هي 12 قطب 6 تعاكس 6 وللمقارنة بمولد دوراته 1500 دورة بالدقيقة حيث تحتوي الارميجر على 4 اقطاب وهنا نلاحظ ان النسبة 3 اضعاف وهذا يعني للحصول على تردد 50hz يجب ان ثكون السرعة ثلث 1500 بمعنى 500 دورة فقط ويترتب على ذالك ضعف في القدرة ولا تبقى نفس الحسابات الاولى , اقتراحي هو اما استخدام الطريقة التي شرحها استاذ حيدر وهي استخدام الداينمو كشاحن لبطارية واستخدام انفيرتر وتكون اقتصادية من جهة المحولات الثلاث وبالتالي الحصول على قدرة جيدة وبدون مشاكل السرعة والتردد بالاضافة الى ثبات قيمة الشحن عن طريق الكت اوت الموجود بالداخل . الحل الاخر : توجد طريقة مستخدمة في انواع من الانفيرترات وهي بعد رفع الجهد يحول الى DC مرة اخرى ثم يتم تقطيعه الى 50hz باستخدام مذبذب وبورات موسفت .. وهذه الصورة للاطلاع على مكونات الداينمو .
 |
تعديل تردد مولد 220 فولت من 150 هرتز الى 50 هرتز
