تجربتي مع مكبر العمليات LM741

[حيدر علاج حسن]

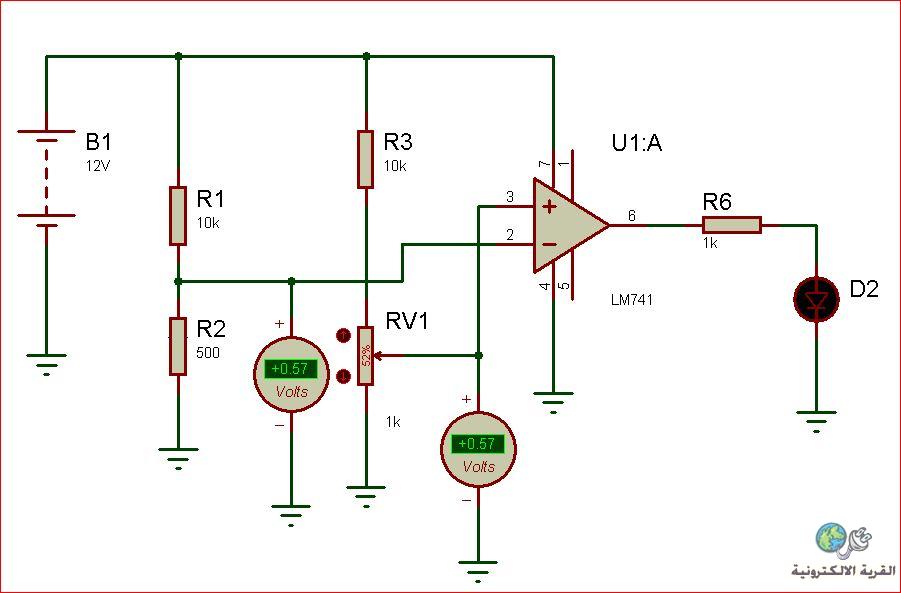

اوصلت الدائرة كما هي في المخطط و على المحاكاة اشتغلت بصورة جيدة ...
عندما نفذتها و جدت ان الليد دائما شغال مع اختلاف الجهد على النقطة 3 و حتى عندما يكون اقل من جهد النقطة 2 ...
اخيرا توصلت الى ان المتكاملة لن تحقق المقارنة اذا كان جهد النقطة 2 اقل من 1.9 فولت ...
ما هو التفسير ؟؟؟؟

[ماجد عباس محمد]

تفسير ذلك هو تركيبها الداخلى و الذى يجعل المدى الذى تعمل فيه أعلى من الطرف Vee ب2 فولت و أقل من Vcc ب 2 فولت أيضا و هو مذكور بالداتا شيت وقد شرحت هذه النقاط فى السلسلة
http://www.qariya.com/vb/showthread.php?t=57372
و الفرق بينها و بين 358

[حيدر علاج حسن]

السلسة ما شاء الله طويله و فيها الكثير و ليس لدي الوقت و الجهد لاستخراج ما اريده منها ....
اريد المقارنة مع جهد 300 ملي فولت فما هو مكبر العمليات المناسب ...
مع جزيل الشكر ...

[ماجد عباس محمد]

إما تستخدم +/- تغذية أو تستخدم LM358 فهى تستطيع العمل قرب الجهد السالب أو الطرف Vee

[حيدر علاج حسن]

جزيل الشكر مهندس ماجد ....
