[haidar ayad]

السلام عليكم
كنت كتبت برنامج في اشارة يخرج اشارة PWM ولكن عرض النبضة الـ high or low voltage كان بالمايكروا والزمن متغير ...فاستخدمت الدالة التالية :

int Ton=10;

LL:
vdelay_ms(Ton/1000);

Ton --;
goto LL;

لكن عندما رايت الموجة الخارجة وجدتها لا تتناقص وفق ما اريد ألا اذا حذفت قسمتها على الاف (/1000)
وانا لا اريدها بالملي بل اريدها ان يكون زمنها بالمايكروا فكيف الحل ؟

[magdy_3]

اكتب
;(for(x=0;x<y;x++)delay_us(1
هنا عدد y هيساوى عدد المايكرو ثانية

[حيدر علاج حسن]

قبل منقشة الكود اذا كان هناك كود اخر فانه سوف يتاثر بكود توليد النبضات و يؤثر فيه . و عليه من الافضل استخدام مكتبة PWM الجاهزة في معظم المتحكمات ...
اما اذا كان الكود يشمل توليد النبضات فقط فيمكنك التحكم بها من خلال مقاومة متغيرة ...

[haidar ayad]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن قبل منقشة الكود اذا كان هناك كود اخر فانه سوف يتاثر بكود توليد النبضات و يؤثر فيه . و عليه من الافضل استخدام مكتبة PWM الجاهزة في معظم المتحكمات ... اما اذا كان الكود يشمل توليد النبضات فقط فيمكنك التحكم بها من خلال مقاومة متغيرة ...

شكرا لكما ....انا لم استخدم delay_us الجاهز اللي بالمايكروا واعمل له حلقة FOR
لانه لا يقبل ان اضع فيه كلمة وفقط رقم ...و وجدت الدلي المتغير اسهل ولكنه بالملي وليس بالمايكروا....

استاذ حيدر انا اريد ان اضم الكود السابق للمقارن مع هذا الكود اللي اولد فيه الاشارة التالية :
http://store2.up-00.com/Apr13/HOD15448.jpg

   void main()
     {
           int ToN=190,ToFF=10,i ;

        trisb = 0 ;                     // set PORTB as output
        portb = 0 ;                     // clear PORTB

        for(;;)
              {

                          portb=0b00000001;
                           vdelay_ms(ToN*0.001) ;
                           ToN-- ;

                          portb=0b00000000;
                            vdelay_ms(ToFF*0.001) ;
                           ToFF++ ;

                            if(Ton==10)
                        {
                                 for(i=1;i<=180;i++)
                         {
                           portb=0b00000001;
                            vdelay_ms(ToN*0.001) ;
                           ToN++ ;

                           portb=0b00000000;
                            vdelay_ms(ToFF*0.001) ;
                           ToFF-- ;
                         }
                       }


              }
     }

والكود ينجح علي اذا حذفت القسمة على الف او الضرب 0.001

وانا اريد الزمن بالمايكرو وليس بالملي ويجب ان يكون مع الكود السابق الذي كتبته لي استاذ حيدر

بالمناسبة هذا الكود كتبته للـ84 ونجح اما للـ683 فيجب تغيير اسم البورت مثلا تبديله بـ gpio.0=0 بدل portb

[حيدر علاج حسن]

استخدم مكتبة pwm ستوفر عليك الكثير من الجمل البرمجية و تعطيك دقة عالية ...

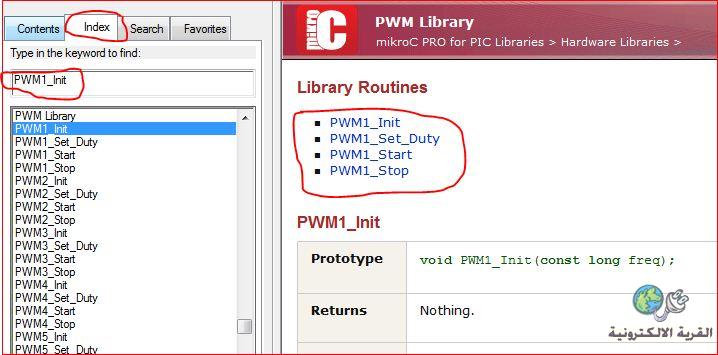

راجع المكتبة من مساعد الميكروسي ..

[4th ENgineer]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن قبل منقشة الكود اذا كان هناك كود اخر فانه سوف يتاثر بكود توليد النبضات و يؤثر فيه . و عليه من الافضل استخدام مكتبة PWM الجاهزة في معظم المتحكمات ... اما اذا كان الكود يشمل توليد النبضات فقط فيمكنك التحكم بها من خلال مقاومة متغيرة ...

كيف استخدم مكتبة PWM في atmega8 ؟؟

[اميرسمير]

اخوك الصغير المبتدى
حبيبي انت لقد ادخلت نفسك في مشكلة برمجية وهناك بدائل لتلك المشكلة وهي أن لا تستعمل VDELAY
والحل هو استخدم فقط (DELAY) لكن استخدم جمل شرط مثل (if) مع المتغير الذي حددته مثل إذا كانت قيمة TON عشرة فقم بالتاخير
DELAY_NS(1)

ولكن هذا طويل لان لديك 199 مرة

النص البرمجي الذي تبته في جملت DELAY يدلل من الناحية الرياضية على الأتي:

الزمن حددته بـ الملي ثانية وهذا يعني 10 اس -3 اليس كذالك مقسم ايضا على 1000 وهذا يعني ايضا مضروب مرة اخرى ب 10 اس 3-
يصبح الرقمان هو 10 اس 6-
الذي يمثل المايكرو ثانية
اليس كذالك
ثم قمت بضربه ب قيمة TON
فيصبح الزمن الكلي هو 10 اس (6-) مضروبة في TON
اي عدد المايروات هو بعدد TON

لذا سوف أكتب نص برمجي يقوم بأستخدام عدد مرات من زمن قدره مايكرو بعدد قيمة TON

ملاحضة انا نوعا ما مبتدئ بالبرمجة قد تصدف هناك هفوات ارجو الأنتباه لكن الجوهر فيي الفكرة)

FOR Ton to 0
delay_us(1)
next ton

[اميرسمير]

اخي النص النهائي الذي انت كتبته سوف يصبح

void main()
{
int ToN=190,ToFF=10,i ;

trisb = 0 ; // set PORTB as output
portb = 0 ; // clear PORTB

for(;
{

portb=0b00000001;
for ton to 0
delay_ms(1) ;
next ton
ToN-- ;

portb=0b00000000;

for ton to 0
delay_ms(1) ;
next ton

for ton to 0
delay_ms(1) ;
next ton
ToFF++ ;

if(Ton==10)



{
for(i=1;i<=180;i++)
{
portb=0b00000001;

for ton to 0
delay_ms(1) ;
next ton
ToN++ ;

portb=0b00000000;

for ToFF to 0
delay_ms(1) ;
next ToFF

ToFF-- ;
}
}


}
}
