دائرة الكترونية للنقاش (50)

[نعيم البديري]

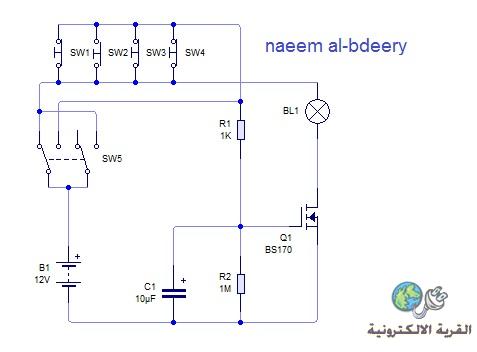

السلام عليكم : هذه الدائرة البسيطة تحمل الرقم 50 من دوائر النقاش في هذه السلسلة قد تكون محطة استراحة للدائرة الماضية للاخ فكروعلم ولا تحتاج سوى القليل من التركيز لمعرفة وظيفتها وتحليل طريقة عملها .

[seakrokram]

السلام عليكم ورحمه الله وبركاته
اخي الحبيب نعيم
ان الدائرة ان القلب النابض لها هو الموسفت BS170
تقوم المقاومه R1 و R2 والمكثف C1 تقوم هذه المجموعه بتوفير جهد موجب لبوابه الموسفت لغرض عمله
SAW5 له وضعيتان عمل حيث الوضعيه الثانيه تقوم بالغاء دور البوش سويجات SW1,SW2, SW3 SW4 اما عند وضع السويج SW5 على الوضعيه الاولى
هنا ياتي دور البوش سويجات العليا حيث ان هذه البوش سويجات بالحقيقه يمكن الاستعاضه عنها بواحد فعند الضغط على هذا البوش سويج يقوم بقطع التغذيه الموجبه عن بوابه الموسفيت حيث يودي الى انطفائه بعد فترة زمنيه يحددها C1 و R2 وعندر رفع الضغط عن البوش سويج يعود الوسفت للعمل وبالتالي عمل المصباح الدلالي

اتصور ان الدائرة هي للفحص

[dmostafa]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
اخي الحبيب نعيم
ان الدائرة ان القلب النابض لها هو الموسفت BS170
تقوم المقاومه R1 و R2 والمكثف C1 تقوم هذه المجموعه بتوفير جهد موجب لبوابه الموسفت لغرض عمله
SAW5 له وضعيتان عمل حيث الوضعيه الثانيه تقوم بالغاء دور البوش سويجات SW1,SW2, SW3 SW4 اما عند وضع السويج SW5 على الوضعيه الاولى
هنا ياتي دور البوش سويجات العليا حيث ان هذه البوش سويجات بالحقيقه يمكن الاستعاضه عنها بواحد فعند الضغط على هذا البوش سويج يقوم بقطع التغذيه الموجبه عن بوابه الموسفيت حيث يودي الى انطفائه بعد فترة زمنيه يحددها C1 و R2 وعندر رفع الضغط عن البوش سويج يعود الوسفت للعمل وبالتالي عمل المصباح الدلالي

اتصور ان الدائرة هي للفحص

شكرا اخى على تحليلك المنطقى ولكنى ارى انها دائرة أنارة سلم لمنزل من 4 ادوار ولذلك ارى بعد اذن اخى نعيم ان الاربع برسات فى الدائرة فى وضع مخالف اى لابد ان يكونوا فى وضع off لماذا ؟ لانه فى ذلك الوضع لن تصل نبضة موجبة الى بوابة الترانزستور تاثير المجالى وبالتالى الحمل لن يضىء وعند الضغط على اى برس سوف تصل النبضة الموجبة للترانزستور ويضىء الحمل وفى نفس اللحظة سوف تترك انت الضغط على البرس ومن المفترض ان يتحول الترانزستور الى حالة القطع ولكن هذا لن يحدث لانه فى نفس لحظة الضغط على البرس قام المكثف C1 بالشحن وسيظل يفرغ فى بوابة الترانزستور ويجعلة فى وضع ON لمدة تحددها قيمته والمقاومة R2 وستكون حوالى 11 ثانية تقريبا T = 1.1 X R X C بعدها سيفرغ المكثف شحنته ويتحول الترانزستور الى وضع OFF وتنطفىء اللمبات ( الحمل ) الى ان يتم الضغط مرة اخرى وهكذا اما المفتاح رقم 5 فهو اذا حركناه الى الوضع الثانى فانه يحول الحمل الى وضع ON باستمرار دون التوقف على حالة الاربع برسات لانه سيمد بوابة الترانزستور بالنبضة اللازمة له باستمرار عن طريق المقاومة R1 والله أعلى وأعلم

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة dmostafa

شكرا اخى على تحليلك المنطقى ولكنى ارى انها دائرة أنارة سلم لمنزل من 4 ادوار ولذلك ارى بعد اذن اخى نعيم ان الاربع برسات فى الدائرة فى وضع مخالف اى لابد ان يكونوا فى وضع off لماذا ؟ لانه فى ذلك الوضع لن تصل نبضة موجبة الى بوابة الترانزستور تاثير المجالى وبالتالى الحمل لن يضىء وعند الضغط على اى برس سوف تصل النبضة الموجبة للترانزستور ويضىء الحمل وفى نفس اللحظة سوف تترك انت الضغط على البرس ومن المفترض ان يتحول الترانزستور الى حالة القطع ولكن هذا لن يحدث لانه فى نفس لحظة الضغط على البرس قام المكثف C1 بالشحن وسيظل يفرغ فى بوابة الترانزستور ويجعلة فى وضع ON لمدة تحددها قيمته والمقاومة R2 وستكون حوالى 11 ثانية تقريبا T = 1.1 X R X C بعدها سيفرغ المكثف شحنته ويتحول الترانزستور الى وضع OFF وتنطفىء اللمبات ( الحمل ) الى ان يتم الضغط مرة اخرى وهكذا اما المفتاح رقم 5 فهو اذا حركناه الى الوضع الثانى فانه يحول الحمل الى وضع ON باستمرار دون التوقف على حالة الاربع برسات لانه سيمد بوابة الترانزستور بالنبضة اللازمة له باستمرار عن طريق المقاومة R1 والله أعلى وأعلم

السلام عليكم اخ مصطفى : لكي لا اتأخر عليك هذه المرة بالاجابة : اقول تحليل ممتاز للدائرة وفعلا هذا هو تحليل العمل : لكن الوظيفة لاتنطبق عليها : انت تفضلت بالقول على ان البشنات الاربع عملها يفتح الدائرة عند الضغط عليها فكيف تستخدم من قبل اربعة ادوار ومالذي يضغط الاربع في ان واحد ؟؟؟ شكرا وارجو اعادة النظر بوظيفة الدائرة مع التقدير .

[زكرياء المغربي]

حياكم اخواني الاحباء
اعتذر عن غيابي امس عن الدائرة 49 لأنني لم أتمكن من الاتصال بالنت لذلك لم يتسن لي أن أكمل معكم حتى النهاية و معرفة الوظيفة...على العموم راجعت الموضوع و استفذت بحمد الله

دائرة اليوم،بتوقيع مهندسنا الغالي نعيم،أرى أنها من السهل الممتنع....
ففي الحالة التي هي عليها في الصورة،نرى أن المصباح سيشعل جراء الضغط على أحد البوش السويتشات 1 او 2 او 3 او 4...أما في حالة الضغط على السويتش الخامس فاللمبة ستضيئ مهما كانت حالة البوش السويتشات و الله أعلى و أعلم

[فكروعلم]

المشاركة الأصلية كتبت بواسطة dmostafa

شكرا اخى على تحليلك المنطقى ولكنى ارى انها دائرة أنارة سلم لمنزل من 4 ادوار ولذلك ارى بعد اذن اخى نعيم ان الاربع برسات فى الدائرة فى وضع مخالف اى لابد ان يكونوا فى وضع off لماذا ؟ لانه فى ذلك الوضع لن تصل نبضة موجبة الى بوابة الترانزستور تاثير المجالى وبالتالى الحمل لن يضىء وعند الضغط على اى برس سوف تصل النبضة الموجبة للترانزستور ويضىء الحمل وفى نفس اللحظة سوف تترك انت الضغط على البرس ومن المفترض ان يتحول الترانزستور الى حالة القطع ولكن هذا لن يحدث لانه فى نفس لحظة الضغط على البرس قام المكثف C1 بالشحن وسيظل يفرغ فى بوابة الترانزستور ويجعلة فى وضع ON لمدة تحددها قيمته والمقاومة R2 وستكون حوالى 11 ثانية تقريبا T = 1.1 X R X C بعدها سيفرغ المكثف شحنته ويتحول الترانزستور الى وضع OFF وتنطفىء اللمبات ( الحمل ) الى ان يتم الضغط مرة اخرى وهكذا اما المفتاح رقم 5 فهو اذا حركناه الى الوضع الثانى فانه يحول الحمل الى وضع ON باستمرار دون التوقف على حالة الاربع برسات لانه سيمد بوابة الترانزستور بالنبضة اللازمة له باستمرار عن طريق المقاومة R1 والله أعلى وأعلم

السلام عليكم
أخي مصطفى السويتشات الأربع ليسوا في وضع مخالف أيش رأيك

[فكروعلم]

المشاركة الأصلية كتبت بواسطة زكرياء المغربي

حياكم اخواني الاحباء
اعتذر عن غيابي امس عن الدائرة 49 لأنني لم أتمكن من الاتصال بالنت لذلك لم يتسن لي أن أكمل معكم حتى النهاية و معرفة الوظيفة...على العموم راجعت الموضوع و استفذت بحمد الله

دائرة اليوم،بتوقيع مهندسنا الغالي نعيم،أرى أنها من السهل الممتنع....
ففي الحالة التي هي عليها في الصورة،نرى أن المصباح سيشعل جراء الضغط على أحد البوش السويتشات 1 او 2 او 3 او 4...أما في حالة الضغط على السويتش الخامس فاللمبة ستضيئ مهما كانت حالة البوش السويتشات و الله أعلى و أعلم

السلام عليكم
أخي زكرياء أطن يجب الخوض أكثر في تحليل الدارة

[فكروعلم]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
اخي الحبيب نعيم
ان الدائرة ان القلب النابض لها هو الموسفت BS170
تقوم المقاومه R1 و R2 والمكثف C1 تقوم هذه المجموعه بتوفير جهد موجب لبوابه الموسفت لغرض عمله
SAW5 له وضعيتان عمل حيث الوضعيه الثانيه تقوم بالغاء دور البوش سويجات SW1,SW2, SW3 SW4 اما عند وضع السويج SW5 على الوضعيه الاولى
هنا ياتي دور البوش سويجات العليا حيث ان هذه البوش سويجات بالحقيقه يمكن الاستعاضه عنها بواحد فعند الضغط على هذا البوش سويج يقوم بقطع التغذيه الموجبه عن بوابه الموسفيت حيث يودي الى انطفائه بعد فترة زمنيه يحددها C1 و R2 وعندر رفع الضغط عن البوش سويج يعود الوسفت للعمل وبالتالي عمل المصباح الدلالي

اتصور ان الدائرة هي للفحص

السلام عليكم
أخي الغالي شرح جيد ولكن دعنا نحاول أن نستفيد لماذا الأخ نعيم أختار أربع سويتشات على التوازي أظن أن رقم 4 له دلالة تدلنا إالى مكان الكنز
