دائرة الكترونية للنقاش ( 51 )

[فكروعلم]

السلام عليكم

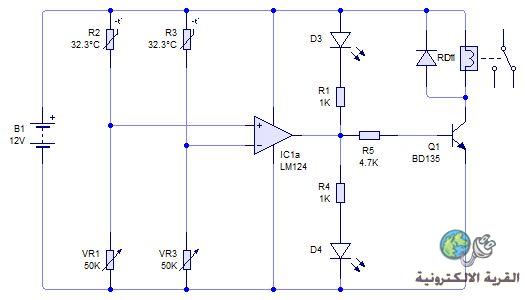

هذه هي الدارة 51 من سلسلة دائرة الكترونية للنقاش للوصول إلى وظيفتها وطريقة عملها هيا بنا نحضر القهوة والبيبسي قبل الشروع في التحليل



وهذا ملف الدارة

http://speedy.sh/4A7af/51.cwz

[banna1980]

لي سؤال اخي الكريم قبل محاولة التحليل .... هل المقاومتان R2&R3 مقاومتان حراريتان ولماذا يكتب عليهما 32.3

[فكروعلم]

المشاركة الأصلية كتبت بواسطة banna1980

لي سؤال اخي الكريم قبل محاولة التحليل .... هل المقاومتان R2&R3 مقاومتان حراريتان ولماذا يكتب عليهما 32.3

السلام عليكم
المقاومتان نوع سيرمستور أي ذات معامل حراري سالب والرقم 32.3 هو درجة الحرارة المسلطة عليهما أثناء إختبار الدارة

[زكرياء المغربي]

حياك الله مهندسنا الغالي محسن
الدائرة حسب ما ارى عبار عن مقارن بين مستويين من درجة الحرارة مع الاشارة الى أي مستوى هو الاكبر....
اذ انه وظف فيها ترميستورين،شكل كل تيرميستور مع مقاومة متغيرة مجزئ جهد لظبط الجهد المرجعي للمقارنة و من ثم الإنذار عن طريق الريليه....
فلو كانت الحرارة على التيرميستور الأولى أكبر من الثانية،سيكون الدخل الغير-عاكس للمقارن أكبر من العاكس،مما يتسبب في خرج مرتفع للمقارن،مما يعني اتمام توصيل آنود الليد الأسفل بتيار يخول له الاشتعال...أما في حالة كان اليرميستور الثاني عليه حرارة أكبر فإن خرج المقارن هو 0 فولت أي اتمام توصيل كاثود الليد العلوى بالارضي مما يتسبب في اشتعاله كمأشر على هذه الحالة...
يبقى الاشارة الى أن التيرميستورين معاملهما سالب NTC أي أنه قيمتها تكبر بانخفض درجة الحرارة عليها و الله أعلى و أعلم

[نعيم البديري]

[QUOTE=فكروعلم;749107]السلام عليكم
هذه هي الدارة 51 من سلسلة دائرة الكترونية للنقاش للوصول إلى وظيفتها وطريقة عملها هيا بنا نحضر القهوة والبيبسي قبل الشروع في التحليل



هيا بنا اخواني الاعزاء نجمع الادلة للوصول الى النتيجة المطابقة بالنسبة لي حصلت على بعضها وساتعرف على اكبر عدد منها لكي نطلق العبارة ( انها هي ) ومنا من يقول وجدتها وينتهي المطاف بالشرح النهائي للدائرة .

[زكرياء المغربي]

ما رأيك أساذ نعيم، أظن أنه لم يبقى الا ذكر الوظيفة..اليس كذلك ؟

[banna1980]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
هذه هي الدارة 51 من سلسلة دائرة الكترونية للنقاش للوصول إلى وظيفتها وطريقة عملها هيا بنا نحضر القهوة والبيبسي قبل الشروع في التحليل



وهذا ملف الدارة

http://speedy.sh/4A7af/51.cwz

اظن ان الدائرة تستخدم لمقارنة الحرارة على المقاومتان الحراريتان

ولكن استخدامها قد يكون :: تاكيد لتساوي درجة الحرارة في غرفتين مثلا

[فكروعلم]

المشاركة الأصلية كتبت بواسطة زكرياء المغربي

حياك الله مهندسنا الغالي محسن
الدائرة حسب ما ارى عبار عن مقارن بين مستويين من درجة الحرارة مع الاشارة الى أي مستوى هو الاكبر....
اذ انه وظف فيها ترميستورين،شكل كل تيرميستور مع مقاومة متغيرة مجزئ جهد لظبط الجهد المرجعي للمقارنة و من ثم الإنذار عن طريق الريليه....
فلو كانت الحرارة على التيرميستور الأولى أكبر من الثانية،سيكون الدخل الغير-عاكس للمقارن أكبر من العاكس،مما يتسبب في خرج مرتفع للمقارن،مما يعني اتمام توصيل آنود الليد الأسفل بتيار يخول له الاشتعال...أما في حالة كان اليرميستور الثاني عليه حرارة أكبر فإن خرج المقارن هو 0 فولت أي اتمام توصيل كاثود الليد العلوى بالارضي مما يتسبب في اشتعاله كمأشر على هذه الحالة...
يبقى الاشارة الى أن التيرميستورين معاملهما سالب NTC أي أنه قيمتها تكبر بانخفض درجة الحرارة عليها و الله أعلى و أعلم

السلام عليكم
هذا الكلام جميل ولكن ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
