[Ahmed Elbhiry]

توصيل محرك ثلاثى الطور 9 أطراف يعمل على جهدين (ستار ستار / ستار)

http://upload.qariya.info/images/qar...2aed28f708.png

[Ahmed Elbhiry]

فى هذا النوع من المحركات
غالبا يلف هذا النوع من الحركات 12 مجموعة 4 مجموعالت لكل فاز
يتم قصر نهاية الفيزات مجموعة رفم 10-11-12 نقطة استار داخلى
وبالنسبة للفاز الاول
يكون من مجموعات 1-4-7-10
يوصل نهاية المجموعة الاولى مع بداية المجموعة الرابعة
ويوصل نهاية المحموعة السابعة مع بدلية المجموعة العاشرة
وبالتالى يخرج من هذا الفاز ثلاث اطراف 1 و 4 و 7

وبالنسبة للفاز الثانى
يكون من مجموعات 2-5-8-11
يوصل نهاية المجموعة الثانية مع بداية المجموعة الخامسة
ويوصل نهاية المحموعة الثامنة مع بدلية المجموعة الحادية عشر
وبالتالى يخرج من هذا الفاز ثلاث اطراف 2 و 5 و 8

وبالنسبة للفاز الثالث
يكون من مجموعات 3-6-9-12
يوصل نهاية المجموعة الثالثة مع بداية المجموعة السادسة
ويوصل نهاية المحموعة التاسة مع بدلية المجموعة الثانية عشر
وبالتالى يخرج من هذا الفاز ثلاث اطراف 3 و 6 و 9

فى حالة التوصيل على الجهد العالى توصل مجموعات الفاز الواحد توالى يرمز لهذا لنوع من التوصيل (ستار)
فى حالة التوصيل على الجهد المنخفض توصل مجموعات الفاز الواحد تواذى
بنقطين ستار لذلك يرمز لهذا لنوع من التوصيل (ستار ستار)

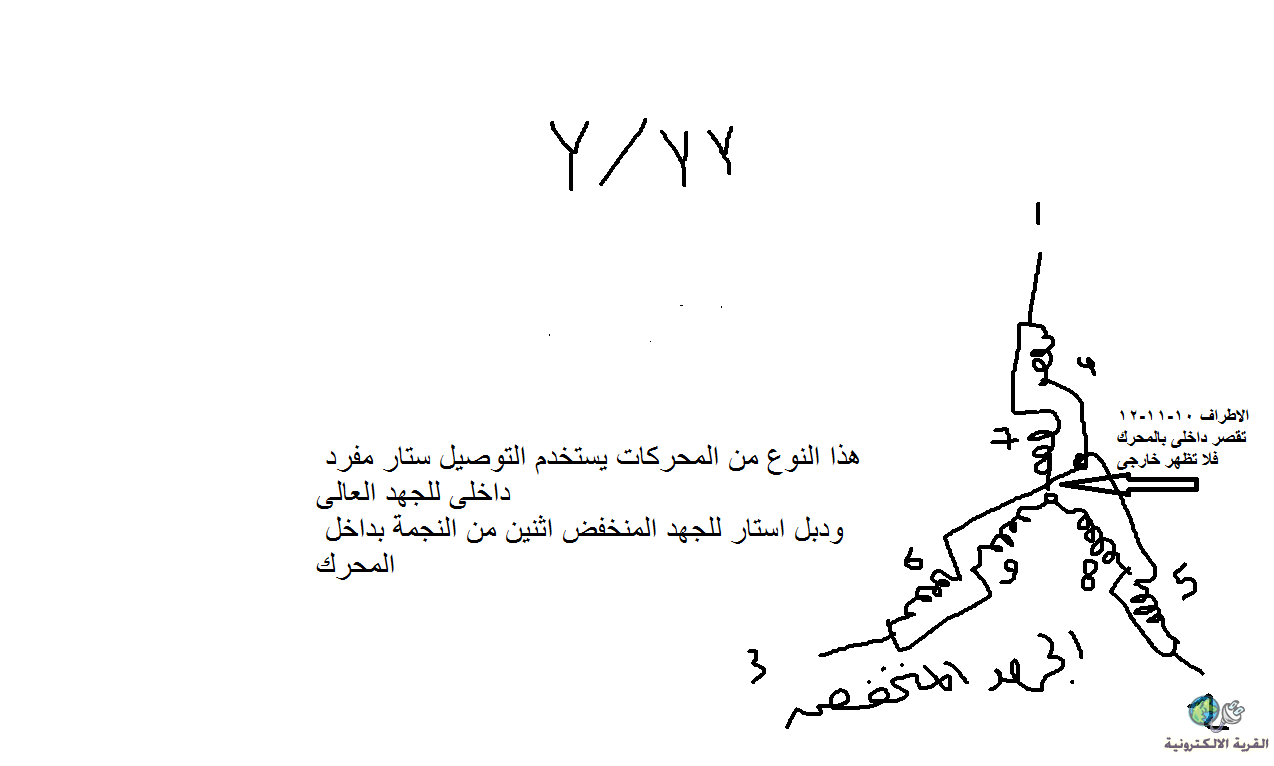

وهذه الصورة توضح فكرة التوصيل

http://upload.qariya.info/images/qar...34ce9ef974.png

[Ahmed Elbhiry]

توصيل المحرك دلتا :
للجهد العالى :نوصل ( 4 مع 7 ) و ( 5 مع 8 ) و ( 6 مع 9 ) و( 1 و 2 و3 )تيار ــــــــــــــــــــــــــــــــــ وهذا لرمز دلتا مفرد .
للجهد المنخفض : نوصل ( 1+7+6 ) و (2+4+8 ) و ( 3+5+9 ) ويوصل التيار بالثلاث اطراف ـــــــــــــــــــــــــــوهذا لرمز دلتا دلتا .

[عوني73]

السلام عليكم ورحمة الله
سلمت يداك أخي أحمد وبارك الله فيك على هذا المجهود

هذه التوصيلات تعتمد على أن يصل كل مجموعة التوتر المحدد لها ففي كل التوصيلات ستبقى كل محمعة يصلها التوتر المحدد لها دائماً
لو تذكر لنا النسب بين الجهود وأمثلة وسلمت يداك

[Ahmed Elbhiry]

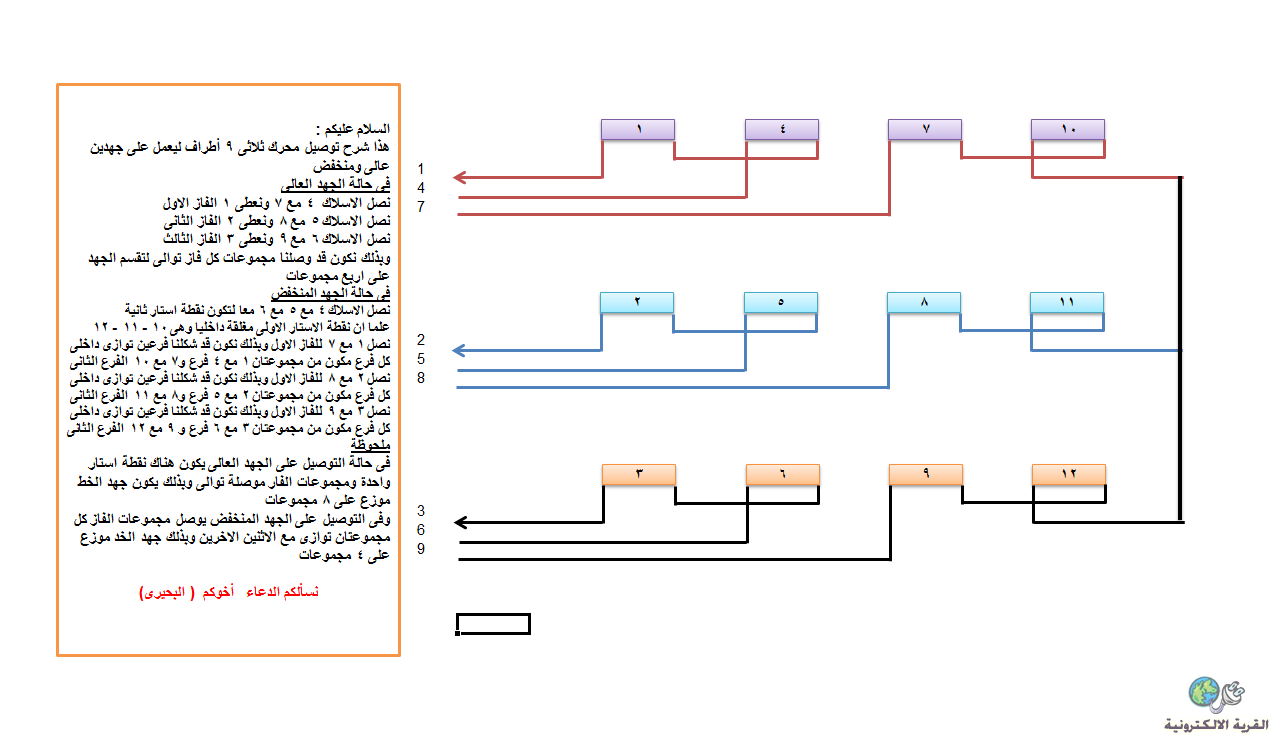

تفضل اخى عونى

http://upload.qariya.info/images/qar...5e8b3690e8.png

[ابوقشه]

السلام عليكم ورحمة الله تعالى وبركاته

شكرا لك اخى الكريم / احمد على هذا الموضوع الرائع

ونرجوا تكملة الموضوع الى اخره من حيث عدد المجارى الكليه

لهذا المحرك وتقسيمها لكل فيز وعدد مجارى الاقطاب لكل فيز

بالاضافة عدد لفات الملف وقطر السلك والضغط الذى تعمل عليه

هذه المحركات 380 / 660 / 6.6 كف الخ

شكرا لك حبيبى

[Ahmed Elbhiry]

اقتباس المشاركة الأصلية كتبت بواسطة ابوقشه السلام عليكم ورحمة الله تعالى وبركاته شكرا لك اخى الكريم / احمد على هذا الموضوع الرائع ونرجوا تكملة الموضوع الى اخره من حيث عدد المجارى الكليه لهذا المحرك وتقسيمها لكل فيز وعدد مجارى الاقطاب لكل فيز بالاضافة عدد لفات الملف وقطر السلك والضغط الذى تعمل عليه هذه المحركات 380 / 660 / 6.6 كف الخ شكرا لك حبيبى

وعليكم السلام ورحمة الله وبركاته
شرفت بمرورك وقريبا بإذن الله سوف اجهز ماطلبته بعد الانتهاء من أعمال الإمتحانات لانى لى شيت كنترول منشور على النت واقوم بمتابعته مع الزملاء
وهذا رابط الشيت للإطلاع عليه

http://www.mediafire.com/download.php?zm9zjlwkhnahodg

[Ahmed Elbhiry]

انفرادى محرك 48 مجرى 4 أقطاب 9 طرف لليعمل على جهدين
والتوصيل موضح داخل الرسم
