سؤال فى برنامج المتكاملة 555

[mourad3d]

معلوم لدى فكرة عمل المتكاملة وظيفه المقاومة الاولى للشحن والثانيه للتفريغ

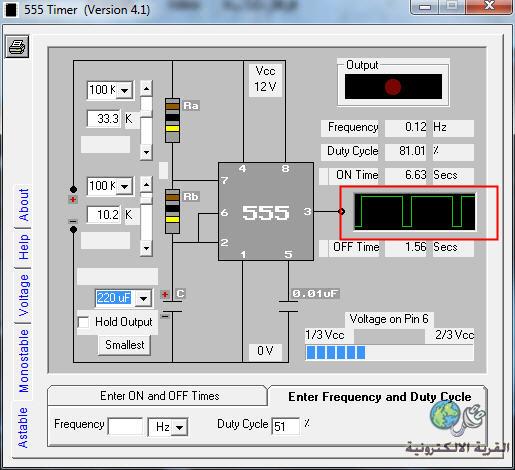

ولكن عند استخدم برنامج تايمر 555 وجدت لكل مقاومة مكانين لتحديدها ولا اعلم وظيفه كل منهما مرفق صورة توضح قصدى ياريت تقولى الفرق بين القيمة رقم 1 والقيمة رقم 2
ووظيفة الاختيار hold output
والاختيار smallest

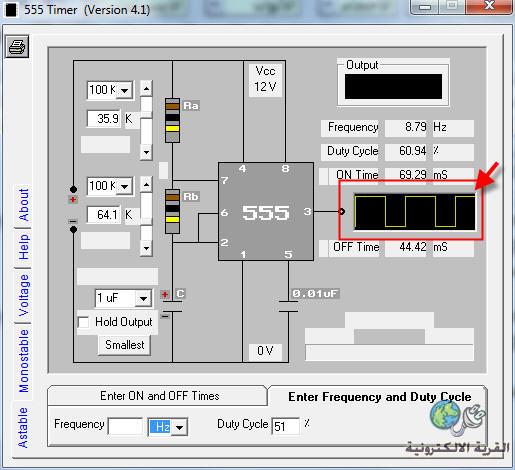

وايضا الصورة التانيه الاختيار المشار اليه



لماذا الموجه لا تسير اذا كان لونها اصفر وتسير اذا كان لونها اخضر

[WRHLAMDA]

السلام عليكم
اخي العزيز اسئلتك كلها اجوبتها موجودة في البرنامج في صفحة المساعدة

عموما
بالنسبة لقيم المقاومة ولماذا هناك قيمتان ... فالبرنامج يحاكي عملية استخدام مقاومة متغيرة قيمتها الكلية في الخانة العليا .... والقيمة التي تضبط عليها في الخانة التي تلها والتي تحوي منزلقة بجانبها

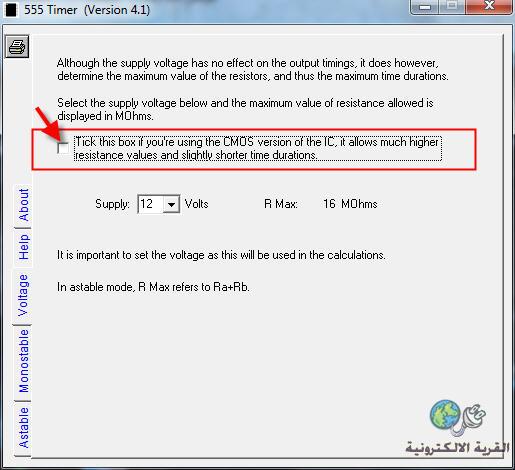

بالنسبة للخيار الذي يمكن تفعيلة هذا اذا كنت تستخدم متكاملة مصنعة بتقنية سيموس وهي تمكنك من استخدام مقاومات بقيم عالية

اما اموجة الصفراء والخضراء فهي تكون خضراء وتتحرك اذا كان التردد قليل بحيث يمكن رسمة اما اذا كان التردد عالي فالبرنامج لايقوم برسمة لان العين المجردة لن تكون قادرة على تمييز صفاتة لذلك يتم ايقاف الحركة ويرسم باللون الاصفر

[mourad3d]

رائع اخى ومشكور على المساعده ووقتك الثمين وان شاء الله ربنا يجعله فى ميزان حساناتك
