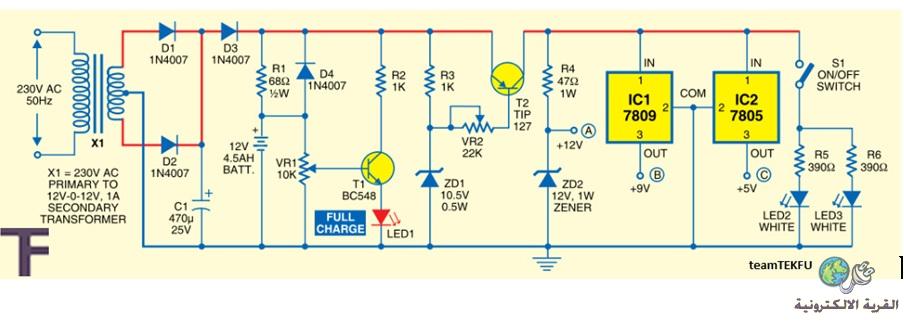

اريد شرح تفصيلى لهذه الدائرة

[mohamed1677]

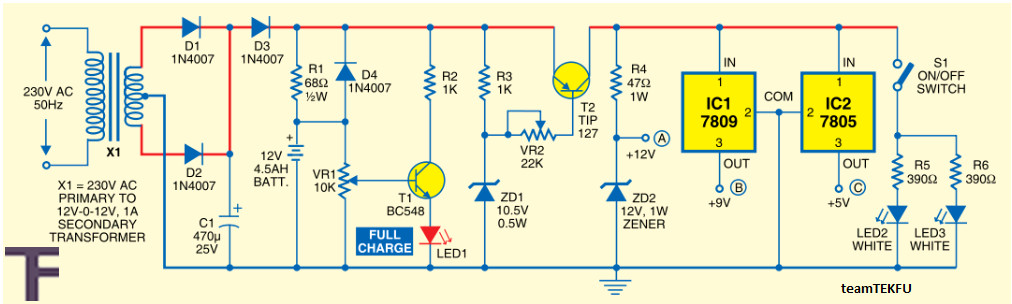

http://3.bp.blogspot.com/_qyM0Fb8cUG...UPS+System.jpg

وكم اقصى قيمة لتيار الحمل تستطيع توفيره

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mohamed1677

http://3.bp.blogspot.com/_qyM0Fb8cUG...UPS+System.jpg

وكم اقصى قيمة لتيار الحمل تستطيع توفيره

السلام عليكم : الدائرة كما تبدو ليس انفيرتر : بل المقصود هنا بال UPS هو unit power supply اي وحدة لتجهيز الطاقة وهي فعلا مكونة من شاحن وهو محول سنتر تاب وموحدين على طرفي المحول ومكثفة ترشيح وهي c1 ثم دايود لمنع رجوع جهد البطارية العكسي ومقاومة r1 للتخفيض في التيار ثم ننتقل الى اليمين نرى لترانزستور t1 والمقاومة المتغيرة على قاعدته وليد الدلالة للشحن الكامل للبطارية طبعا تنظم vr1على قيمة بحيث تمكن انحياز قاعدة الترانزستور عند وصول الجهد للمصدر والبطارية 14v او 13.8v حسب الرغبة ثم كلما في اليمين فهو منظم جهد احدهها 5v والثاني 9v ومن الطبيعي ان يكون اعلى تيار تجهزه الدائرة هو 1A حسب منظمي الجهد 7805 و7809 مع امنياتي لك بالتوفيق .

[علي البهادلي]

ماشاء الله عليك اخ نعيم البديري فعلا وفيت وكفيت بشرح الدائرة وعلى كولتنه باللهجة العراقية ( فصختها تفصيخ ).

[نعيم البديري]

عذرا لم نتكلم عن فائدة الترانزستور t2 فهو هنا يحدد قطع الخرج اذا كانت البطارية هابطة اي بعد وصول الجهد فيها اقل من 10.5V سوف لايكون الزنر ZD2 في حالة توصيل قاعدة الترانزستور T2 الى الخط السالب وبما انه pnp سيكون في حالة open circut ولا يصل الجهد للمنظمين 7809 و 7805 بقي لنا النقطة A هي ايضا احدى مخارج الدائرة تعطينا جهد كحد اعلى 12V ولكن بتيار بسيط قد لايتجاوز 250 ملي امير اي 1/4 امبير.
تحياتي لك بالموفقية والنجاح .
