دائرة الكترونية للنقاش (53)

[نعيم البديري]

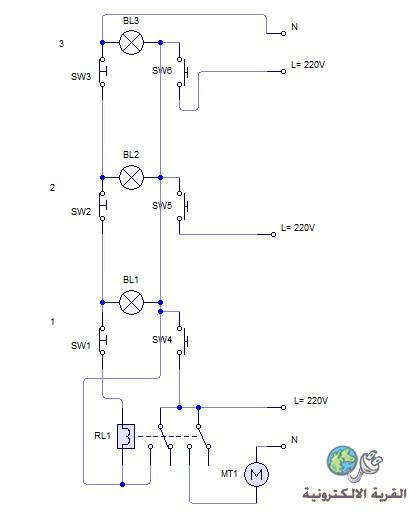

السلام عليكم ورحمة الله : ابسط دائرة للنقاش هي هذه التي تحمل الرقم 53 فقط اردت التنويه الى انه ممكن استخدامها في نوعين من الحمل الذي يتم تشغيله بواسطة كوندكتر ريلي (المصابيح الثلاث هي للدلالة)
وهذا رابط المحاكاة (ملاحظة تم استخدام مصدر dc مع ريلي لغرض تبيان العمل وعدم وجود ريلي ac بالبرنامج )
http://speedy.sh/zQSqF/control-circut.cwz

[علي البهادلي]

عمل الدائرة يعتمد بصور اساسية على الريلي والسويتشات الثلاثة للتحكم بالحمل
واعتقد انها تصلح لتشغيل مصباح لمبنى من ثلاث طوابق او للتحكم بموتور الماء من ثلاث طوابق والله اعلم

[seakrokram]

السلام عليكم ورحمه الله وبركاته
ان وظيفه الدائرة هي
تشغيل ماطور من مواقع مختلفه

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة علي البهادلي

عمل الدائرة يعتمد بصور اساسية على الريلي والسويتشات الثلاثة للتحكم بالحمل
واعتقد انها تصلح لتشغيل مصباح لمبنى من ثلاث طوابق او للتحكم بموتور الماء من ثلاث طوابق والله اعلم

نعم فعلا هذين الوظيفتين التي ممكن للدائرة القيام بهما بقي كيف يتم ذالك بالشرح
شكرا للاخ علي وشكرا للاخ seakrokram

[seakrokram]

وكذلك مبداء عمل الدائرة بسيط للغايه

عند الضغط على احد البوش سويجات SW4 او SW5 او SW6 تصل الفولتيه الى ملف الرلي عبر السويجاتSW1 , و SW2 و SW3 حيث تعمل الرلي وتوصل ملامساتها لتغذي نفسها لتبقى في وضع العمل وكذلك تشغيل الماطور وبنفس الوقت
سوف تصل الفولتيه الى المصابيح الثلاثه لتدل على عمل الماطور
وعند الضغط على احد السويجات SW1 او SW2 او SW3 سوف تنقطع التغذيه عن ملف الرلي وبالتالي اننطفاء الرلي وبقائها منطفيه وكذلك انطفاء المصابيح الثلاثه دلاله على انفصال الماطور وتوقفه عن العمل بسبب فصل ملامسات الرلي وتبقى الدائرة على هذه الوضعيه لغايه الضغط على احد البوش سويجات SW4 او SW5 او SW6
لتعيد العمل من جديد
وكما ذكرت سابق ان وظيفه الدائرة هي لفصل وتوصيل الماطور بالجهد الكهربائي

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

وكذلك مبداء عمل الدائرة بسيط للغايه

عند الضغط على احد البوش سويجات SW4 او SW5 او SW6 تصل الفولتيه الى ملف الرلي عبر السويجاتSW1 , و SW2 و SW3 حيث تعمل الرلي وتوصل ملامساتها لتغذي نفسها لتبقى في وضع العمل وكذلك تشغيل الماطور وبنفس الوقت
سوف تصل الفولتيه الى المصابيح الثلاثه لتدل على عمل الماطور
وعند الضغط على احد السويجات SW1 او SW2 او SW3 سوف تنقطع التغذيه عن ملف الرلي وبالتالي اننطفاء الرلي وبقائها منطفيه وكذلك انطفاء المصابيح الثلاثه دلاله على انفصال الماطور وتوقفه عن العمل بسبب فصل ملامسات الرلي وتبقى الدائرة على هذه الوضعيه لغايه الضغط على احد البوش سويجات SW4 او SW5 او SW6
لتعيد العمل من جديد
وكما ذكرت سابق ان وظيفه الدائرة هي لفصل وتوصيل الماطور بالجهد الكهربائي

احسنت جزاك الله خيرا كان الشرح في غاية الدقة اضف الى ذالك امكانية ابدال المضخة بمصباح درج لكي وتعمل الدائرة بنفس المبدا (ملاحظة كل طابق او دور يوخذ منه الفيز L شرط ان يكون نفس الفيز والبارد او ال N يؤخذ من اعلى دور على التوالي مع البرستات .. تحياتي لكم جميعا .
