دائرة الكترونية للنقاش (54)

[نعيم البديري]

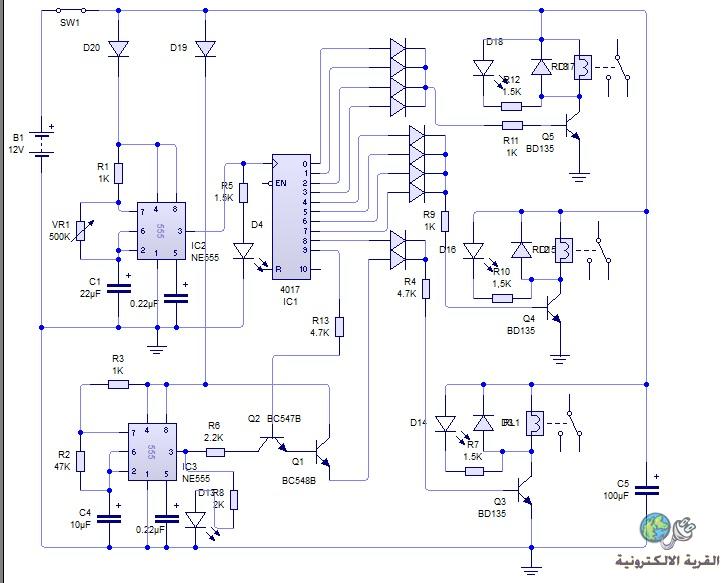

السلام عليكم اخواني الاعزاء هذه الدائرة 54 من سلسلة دوائر الكترونية للنقاش لمعرفة وظيفتها وتحليل طريقة عملها الدائرة ليس صعبة على الرغم من كثرة العناصر فيها .

[peipo]

السلام عليكم ورحمه الله اخى نعيم بعد التحيه وقد وحشتنى كثيرا مناقشه الدوائر لكن يبدو ان لى نصيب فى المشاركه اليوم

بعد النظر الى الدائره اجد ان هناك مصدر تغذيه 12 فولت و اولا ic555 يعمل astable
يعمل المؤقت 555 فى نظام المذبذب الحر او الغير مستقر الخرج (الطرف 3 ) سوف يكون مرتفعا (12V) ومنخفضا (0V) بتردد محدد والذى يمكن التحكم فيه عن طريق قيم كل من R1 و VR1 و C1 و بتردد قدره من 0.065HZ حتى تقريبا 22HZ والمقاومه VR1 متغيره لذا يمكن التحكم فى التردد بالزياده والنقصان يقوم المؤقت بتسليم النبضه الى عداد جونسون 4017 عند وصول النبضه الاولى مثلا ً الى R5 فان الليد D4 يضىء دليلا على وصول النبضه التى سياخذها العداد 4017 عند الطرف 14 ليقوم بتسليمها الى المخارج كالتالى

النبضة الاولى ( يصبح جهد الطرف 3 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V) ).

النبضة الثانية (يصبح جهد الطرف 2 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V) ).

النبضة الثالثة (يصبح جهد الطرف 4 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V)) .

النبضة الرابعة (يصبح جهد الطرف 7 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V) ).

النبضة الخامسة ( يصبح جهد الطرف 10 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V)) .

النبضة السادسة ( يصبح جهد الطرف 1 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V) ).

النبضة السابعة ( يصبح جهد الطرف 5 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V)) .

النبضة الثامنة ( يصبح جهد الطرف 6 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V)) .

النبضة التاسعة (يصبح جهد الطرف 9 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V)) .

النبضة العاشرة (يصبح جهد الطرف 11 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V) ).

دا معناه ايه ؟ اذا ما كان التردد هو 0.065HZ مما يعنى ان الزمن الدورى هو حوالى 15.3 ثانيه مما يعنى ايضا ان Q5 سعمل لمده 4*15= 60 ثانيه اى تقريبا دقيقه ثم يفصل يليه Q4 لنفس المده ثم Q3 سيعمل لمده 15 ثانيه فقط او نقدر نقول انه سيعمل بعد 120 ثانيه لمده 15 ثانيه هذا بالنسبه ل IC2
نذهب الى IC1 لكى تكتمل الصوره وهو يكون فى حاله عمل ايضاً ولكن اشارته محجوزه ولن تذهب الى اى مكان الا بعد ان يقوم Q2 بفك اسرها والسماح لها بالمرور و Q2 هو الاخر مغلوب على امره ولن يعمل الا بعد 135 ثانيه وذلك بعد وصول النبضه الى الطرف 9 ومن ثم يبدا بالعمل ويفتح الطريق امام اشاره المؤقت IC1 التى بدورها ستذهب الى الدايود ثم المقاومه R4.7 الى Q3

دا تحليلى للدائره ولى عوده اخرى اكون فكرتلها فى وظيفه تقوم بها

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة peipo

السلام عليكم ورحمه الله اخى نعيم بعد التحيه وقد وحشتنى كثيرا مناقشه الدوائر لكن يبدو ان لى نصيب فى المشاركه اليوم

بعد النظر الى الدائره اجد ان هناك مصدر تغذيه 12 فولت و اولا ic555 يعمل astable
يعمل المؤقت 555 فى نظام المذبذب الحر او الغير مستقر الخرج (الطرف 3 ) سوف يكون مرتفعا (12V) ومنخفضا (0V) بتردد محدد والذى يمكن التحكم فيه عن طريق قيم كل من R1 و VR1 و C1 و بتردد قدره من 0.065HZ حتى تقريبا 22HZ والمقاومه VR1 متغيره لذا يمكن التحكم فى التردد بالزياده والنقصان يقوم المؤقت بتسليم النبضه الى عداد جونسون 4017 عند وصول النبضه الاولى مثلا ً الى R5 فان الليد D4 يضىء دليلا على وصول النبضه التى سياخذها العداد 4017 عند الطرف 14 ليقوم بتسليمها الى المخارج كالتالى

النبضة الاولى ( يصبح جهد الطرف 3 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V) ).

النبضة الثانية (يصبح جهد الطرف 2 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V) ).

النبضة الثالثة (يصبح جهد الطرف 4 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V)) .

النبضة الرابعة (يصبح جهد الطرف 7 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V) ).

النبضة الخامسة ( يصبح جهد الطرف 10 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V)) .

النبضة السادسة ( يصبح جهد الطرف 1 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V) ).

النبضة السابعة ( يصبح جهد الطرف 5 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V)) .

النبضة الثامنة ( يصبح جهد الطرف 6 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V)) .

النبضة التاسعة (يصبح جهد الطرف 9 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V)) .

النبضة العاشرة (يصبح جهد الطرف 11 للعداد مرتفع (12V) ثم يعود الى الانخفاض (0V) ).

دا معناه ايه ؟ اذا ما كان التردد هو 0.065HZ مما يعنى ان الزمن الدورى هو حوالى 15.3 ثانيه مما يعنى ايضا ان Q5 سعمل لمده 4*15= 60 ثانيه اى تقريبا دقيقه ثم يفصل يليه Q4 لنفس المده ثم Q3 سيعمل لمده 15 ثانيه فقط او نقدر نقول انه سيعمل بعد 120 ثانيه لمده 15 ثانيه هذا بالنسبه ل IC2
نذهب الى IC1 لكى تكتمل الصوره وهو يكون فى حاله عمل ايضاً ولكن اشارته محجوزه ولن تذهب الى اى مكان الا بعد ان يقوم Q2 بفك اسرها والسماح لها بالمرور و Q2 هو الاخر مغلوب على امره ولن يعمل الا بعد 135 ثانيه وذلك بعد وصول النبضه الى الطرف 9 ومن ثم يبدا بالعمل ويفتح الطريق امام اشاره المؤقت IC1 التى بدورها ستذهب الى الدايود ثم المقاومه R4.7 الى Q3

دا تحليلى للدائره ولى عوده اخرى اكون فكرتلها فى وظيفه تقوم بها

رائع ثم رائع ثم رائع لحد 10 مرات قدر اخراج ال4017 تحليل جميل وشرح وافي لعمل الدائرة كوحدة الكترونية بقي ان نفكر ماذا يمكن ان يكون هذا العمل (ملاحظة الزمن هنا غير مقيد ممكن الزيادة والنقصان) لكن الدائرة هي نموذج فكرة فما هي ؟؟

[seakrokram]

السلام عليكم ورحمه الله وبركاته
ممكن تكون دائرة ترافك لايت ( اضويه المرور )

[seakrokram]

بالنسبه للشرح لقد كفى ووفى الاخ الحبيب peipo فشكرا للتوضيح الجميل كما اشكرك استاذي الحبيب نعيم على المجهود الرائع وانتهز الفرصه كذلك لاعرب عن فائق تعازينا لحبيبنا الاستاذ محسن للمصاب الجلل انا لله وانا اليه راجعون

[النعمي]

ماشاء الله عليكم كلكم ..

انا اقول انها اشارة مرور ضوئية
الخرج في المتكاملة 4017 ..
من 0 الى 3 للون الاحمر مثلا
من 4 الى 7 للون الاخضر
من 8 الى 9 تكون للون الاصفر ..

الدائره الثانية للمتكامله ne555 هي للوميض السريع للون الاصفر
ومعناه للتنبيه بانها سوف تنتقل الاشاره الى اللون الاحمر ..\

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
ممكن تكون دائرة ترافك لايت ( اضويه المرور )

المشاركة الأصلية كتبت بواسطة النعمي

ماشاء الله عليكم كلكم ..

انا اقول انها اشارة مرور ضوئية
الخرج في المتكاملة 4017 ..
من 0 الى 3 للون الاحمر مثلا
من 4 الى 7 للون الاخضر
من 8 الى 9 تكون للون الاصفر ..

الدائره الثانية للمتكامله ne555 هي للوميض السريع للون الاصفر
ومعناه للتنبيه بانها سوف تنتقل الاشاره الى اللون الاحمر ..\

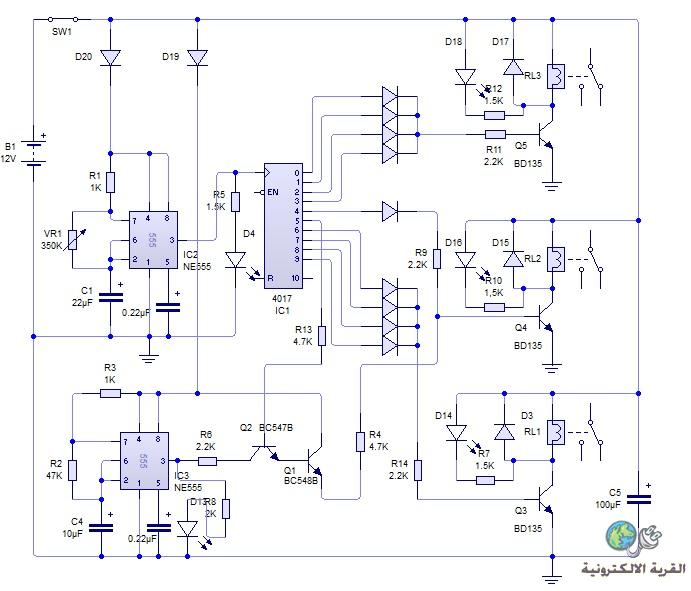

السلام عليكم : اخواني الاعزاء كما تفضلتم فعلا هي نموذج لاشارة الترفك لايت ولكن عذرا يوجد خطْا بسيط في الدائرة : وهو الاشارة في الوسط يجب ان تكون للاصفر لانها انذار للمشاة ببدء السير للسياراة الاخضر وهذا التعديل مع رابط المحاكاة

http://speedy.sh/EH4Q9/circut54.cwz

[peipo]

المشاركة الأصلية كتبت بواسطة نعيم البديري

رائع ثم رائع ثم رائع لحد 10 مرات قدر اخراج ال4017 تحليل جميل وشرح وافي لعمل الدائرة كوحدة الكترونية بقي ان نفكر ماذا يمكن ان يكون هذا العمل (ملاحظة الزمن هنا غير مقيد ممكن الزيادة والنقصان) لكن الدائرة هي نموذج فكرة فما هي ؟؟

شكرا لك اخى الحبيب نعيم هذا التحليل الذى اعجبك هو نتيجه التعلم منكم والخبره التى استزيد بها بينكم
الدائره كشف سرها الاخ الغالى seakrokram
