الرجاء المساعدة فى دائرة ماتور هارد ديسك

[mourad3d]

هذه دائرة ماتور هارد ديسك قومت بالتعديل عليها حتى تتوافق مع تحملات الماتور على الدائرة


استخدمت اتنين ترانزستور لتكبير التيار
الترانزستور الاول 2n2222
الترانزستور الثانى 2N3055 والبديل BUX12 ترانزستور باور

عوض بالماتور باليد 12 فولت تيار 1A

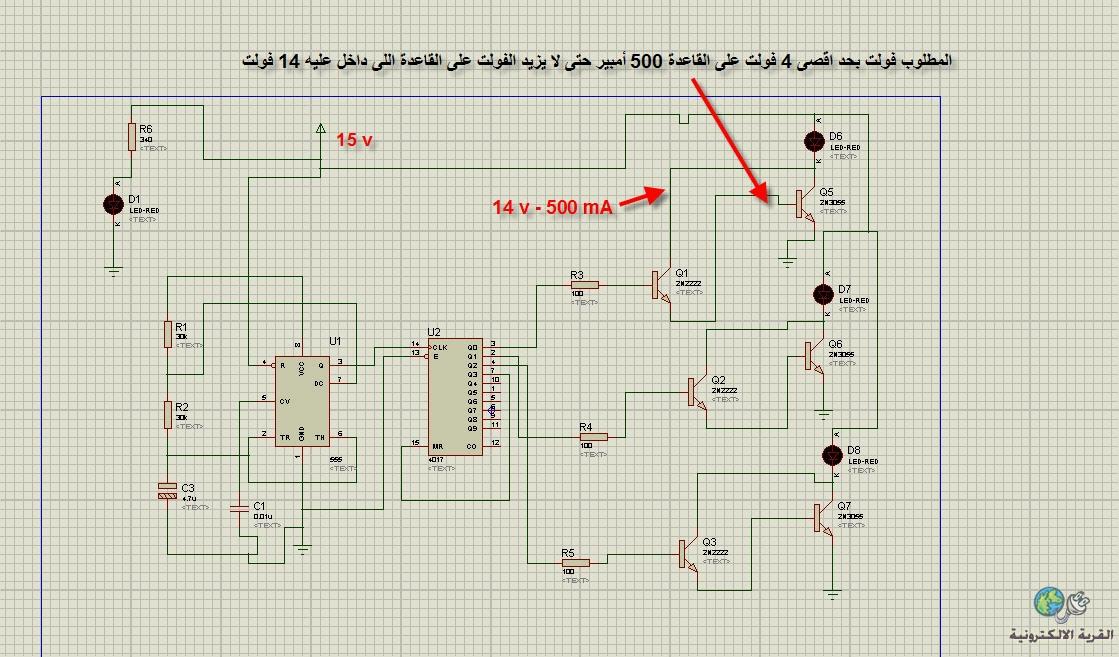

الترانزستور الاول يدخل علي القاعدة 1 فولت وتيار 0.05 أمبير بالمقاومة 100 أوم ويخرج على CE تيار 0.5 امبير لكن فولت 14 فولت وهو لا يناسب فولت قاعدة الترانزستور الثانى المطلوب له 1 فولت بحد اقصى 6 فولت كيف اقوم بتقليل الفولت مع العلم انه وضعت مقاومة ولكن لا اشعر ان الفولت هبط ما الطريقه السليمه ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
وما هى افضل نبضات لهذا الماتور بحيث يعطى دوران سريع جداااااااا
مرفق ملف التخطيط على برنامج البروتس

http://www.m3dmax.com/3d/motor.rar

[sskk77]

المشاركة الأصلية كتبت بواسطة mourad3d

هذه دائرة ماتور هارد ديسك قومت بالتعديل عليها حتى تتوافق مع تحملات الماتور على الدائرة


استخدمت اتنين ترانزستور لتكبير التيار
الترانزستور الاول 2n2222
الترانزستور الثانى 2N3055 والبديل BUX12 ترانزستور باور

عوض بالماتور باليد 12 فولت تيار 1A

الترانزستور الاول يدخل علي القاعدة 1 فولت وتيار 0.05 أمبير بالمقاومة 100 أوم ويخرج على CE تيار 0.5 امبير لكن فولت 14 فولت وهو لا يناسب فولت قاعدة الترانزستور الثانى المطلوب له 1 فولت بحد اقصى 6 فولت كيف اقوم بتقليل الفولت مع العلم انه وضعت مقاومة ولكن لا اشعر ان الفولت هبط ما الطريقه السليمه ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
وما هى افضل نبضات لهذا الماتور بحيث يعطى دوران سريع جداااااااا
مرفق ملف التخطيط على برنامج البروتس

http://www.m3dmax.com/3d/motor.rar

أخي العزيز ان كنت تريد تدوير هذا المحرك فاعلم بان الموجة المربعة لن تنفعك هنا
صحيح المحرك سيدور ولكن ابداً لم تحصل على السرعة مهما بلغت من التردد
ان اردت السرعات العالية والقصوى لهذا المحرك استعمل الجيبية او PWM المعدلة
للحصول على اشارة جيبية على ثلاثة فازات كما في الشبكة الكهربائية بفارق 120 درجة لكل فاز وهكذا سوف يعمل معك بكفاءة
واعلم بأن هذه الدارة لن تعمل كما تريد كما قلت لك سيدور لكن لن تصل الى السرعة الكاملة مهما حاولت من دون الموجة الجيبية

[mourad3d]

الرجاء التوضيح كيفية الحصول على موجه جيبيه او معدلة فعلا انا جربت الدائرة وزى ما انت قولت انى مهما حولت لن احصل على سرعة عاليه وعلى شان كده ظنيت السبب فى نبطات المذبذب
لكن كيفية يمكن الحصول على موجه جيبيه مش مربعه

وعلى افتراض انى دائرئى سيلمه وحتى استطيع استخدامها فى شىء اخر غير الماتور بنفس الاحمال ومع ملاحظه انى بتعلم فقط على شان كده اريد اعرف الطريقة

الترانزستور الاول يدخل علي القاعدة 1 فولت وتيار 0.05 أمبير بالمقاومة 100 أوم ويخرج على CE تيار 0.5 امبير لكن فولت 14 فولت وهو لا يناسب فولت قاعدة الترانزستور الثانى المطلوب له 1 فولت بحد اقصى 6 فولت كيف اقوم بتقليل الفولت مع العلم انه وضعت مقاومة ولكن لا اشعر ان الفولت هبط ما الطريقه السليمه ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟

[sskk77]

أخي العزيز للتمكن من ذلك يجب ان تكون لديك خبرة في برمجة المتحكمات
والطريقة انظر هذا البحث في google
https://www.google.iq/#site=&source=...w=1360&bih=667

اما بالنسبة للفولت الذي تريد خفضه باستخدام مقاومة فهي كالتالي
صل مقاومتين على التسلسل فيتشكل عندك مجزء ضغط في نقطة الوسط
انظر الرابط
http://ab-electronic.blogspot.com/20...1_archive.html
