دائرة الكترونية للنقاش (55)

[نعيم البديري]

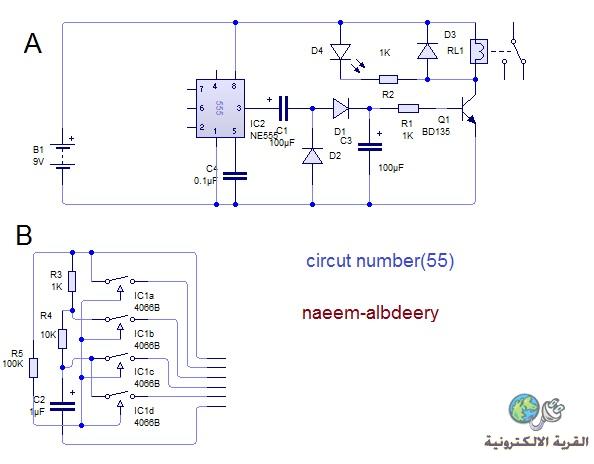

السلام عليكم ورحمة الله : هذه الدائرة باستخدام المتكاملة 555 والمتكاملة 4066 فكرتها بسيطة جدا والغاية منها ان نتعرف على عملها وفي نفس الوقت التعرف على الاي سي اللطيف (4066b) وهي تتكون من جزئين .

[seakrokram]

السلام عليكم ورحمه الله وبركاته
من التمعن بالدائرة يتبين من خرج المتكامله( 555 ) انه هناك دائرة توحيد الخرج المتردد للمتكامله الي اتصور انها موصله كي تعمل بنظام مذبذب حر وهذا الخرج الذي يوجه الى قاعدة الترانسستر BD135 عبر المقاومه R1 الذي يكون بقطبيه موجبه كي يعمل الترانسستر ويعمل الرلي هذا ما موجود يمين المتكامله اما يسار المتكامله هناك المتكامله 4066 التي تقوم بدور ر بط المكونات
R3 و R4 و R5 والمكثف C2 اقصد القسم B لربطه بالقسم A
اما وضيفه الدائرة فالى مشاركه لاحقه

[seakrokram]

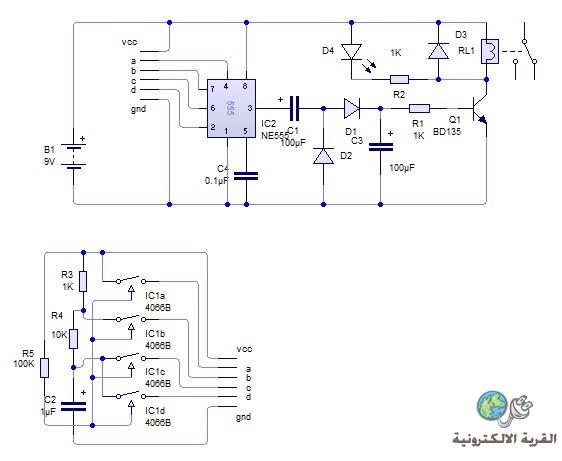

فاتني ان اذكر كيفيه ربط الجزء A مع الجزء B
1- التوصيله التي فوق ملامس المتكامله 4066 IC1a يربط مع موجب المصدر 9 فولت
2- التوصيله للملامس IC1a تربط مع البن 4 للمتكامله 555
3- التوصاله للملامس IC1b تربط مع البن 7 للمتكامله 555
4- التوصيله للملامس IC1c تربط مع البن 6 للمتكامله 555
5-التوصيله للملامس IC1d تربط مع البن 2 للمتكامله 555
6- التوصيله اسفل الجميع تربط مع ارضي المصدر 9 فولت

[نعيم البديري]

نعم اخي اكمل : ماذا تقول من شرح عن المتكاملة 4066 وماهو عملها : ثم ان الجزء B لايوصل بشكل مباشر هكذا والا ستجدني رسمته في الاعلى يسار المتكاملة 555 وخلاص اليس كذالك ؟؟ يوجد قصد من الفصل ..

[seakrokram]

نعم اخي نعيم اعرف
وان المتكامله سوف توصل بعد لمس نقاط معينه بالدائرة من قبل شخص لتنطلق المتكامله بالعمل وبالتالي توصل الجزء A مع الجزء شB

[نعيم البديري]

[dmostafa]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
من التمعن بالدائرة يتبين من خرج المتكامله( 555 ) انه هناك دائرة توحيد الخرج المتردد للمتكامله الي اتصور انها موصله كي تعمل بنظام مذبذب حر وهذا الخرج الذي يوجه الى قاعدة الترانسستر BD135 عبر المقاومه R1 الذي يكون بقطبيه موجبه كي يعمل الترانسستر ويعمل الرلي هذا ما موجود يمين المتكامله اما يسار المتكامله هناك المتكامله 4066 التي تقوم بدور ر بط المكونات
R3 و R4 و R5 والمكثف C2 اقصد القسم B لربطه بالقسم A
اما وضيفه الدائرة فالى مشاركه لاحقه

اكمالا لهذا الشرح
وان الدائرة B لا يصلها اى تغذية ويناء عليه لابد لكى تعمل ان يتم توصيلها بمصدر تغذية وان يكون هذا المصدر هو نفسة مصددر الدائرة A
ولذلك فانى اعتقد انها دائرة قفل الكترونى لفتح باب
وذلك بان تكون الدائرة A مثبتة على الباب من الداخل وموصلة بمنبع القدرة واطراف الدائرة A التى لم يتم توصيلها بما يقابلها فى الدائرة B يتم توصيلها عبر سوكت 6 طرف يثبت بالباب من الخارج
اما الدائرة B فتكون مجمعة فى قطعة صغيرة واطرافها ال6 ايضا موصلة بسوكت عكس السوكت الاول ( ذكر و نتاية ) وعندما يراد فتح الباب يتم وضع السوكت بداخل الاخر فتكتمل الدائرة وتقوم ال555 باخراج نبضات متسارعة يتم توحيدها لكى لتصبح جهد مستمر يطبق على بوابة الترانزستور فيتحول للعمل وايضا يتحول الريلاى الى العمل لكى يغلق دائرة ترباس كهربى لفتح الباب

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة dmostafa

اكمالا لهذا الشرح
وان الدائرة B لا يصلها اى تغذية ويناء عليه لابد لكى تعمل ان يتم توصيلها بمصدر تغذية وان يكون هذا المصدر هو نفسة مصددر الدائرة A
ولذلك فانى اعتقد انها دائرة قفل الكترونى لفتح باب
وذلك بان تكون الدائرة A مثبتة على الباب من الداخل وموصلة بمنبع القدرة واطراف الدائرة A التى لم يتم توصيلها بما يقابلها فى الدائرة B يتم توصيلها عبر سوكت 6 طرف يثبت بالباب من الخارج
اما الدائرة B فتكون مجمعة فى قطعة صغيرة واطرافها ال6 ايضا موصلة بسوكت عكس السوكت الاول ( ذكر و نتاية ) وعندما يراد فتح الباب يتم وضع السوكت بداخل الاخر فتكتمل الدائرة وتقوم ال555 باخراج نبضات متسارعة يتم توحيدها لكى لتصبح جهد مستمر يطبق على بوابة الترانزستور فيتحول للعمل وايضا يتحول الريلاى الى العمل لكى يغلق دائرة ترباس كهربى لفتح الباب

فعلا اخ مصطفى هي نموذج بسيط لقفل الكتروني يصلح ان يكون لفتح باب كما تفضلت او تشغيل جهاز معين اعتمادا على تكملة مكونات الدائرة بكارت التشغيل B
طبعا ممكن تعقيد الدائرة اكثر بوضع فلاتر فعاله لاتعمل الا عند تردد معين لكي تكون خصوصية لكل مفتاح وممكن استخدام الدوائر الرقمية والعدادات وغيرها .شكرا للاخseakrokram ولك ياخ مصطفى مع الشكر لكل المشاهدين .
