افتراضي دائرة الكترونية للنقاش ( 56 )

السلام عليكم

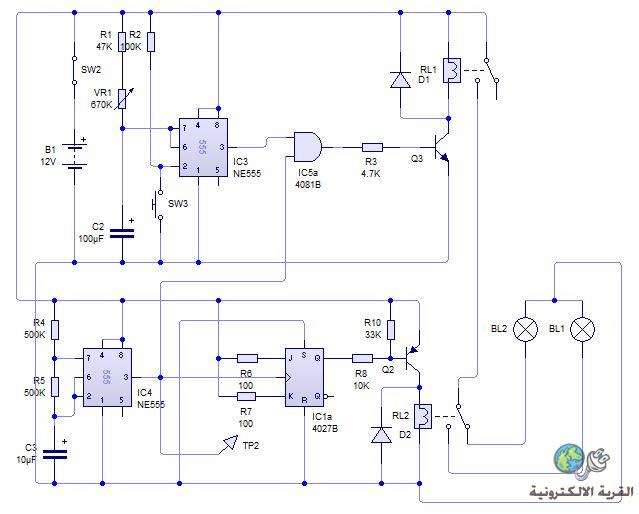

أقدم لكم اليوم الدائرة 56 من سلسلة دائرة الكترونية للنقاش للوصول إلى وظيفتها وطريقة عملها الدارة سهلة ومفيدة


فكروعلم غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات
قديم 11-05-2013, 01:42 PM   #2
نعيم البديري
عضو ماسى

الصورة الرمزية نعيم البديري

الدولة: العراق
المشاركات: 3,978
أحصائية الترشيح

عدد النقاط : 9244


النشاط

معدل تقييم المستوى: 320
افتراضي

طريقة عمل الدائرة مفهومة وواضحة ولكن تبقى وظيفتها تتوقف على الاجابة على السؤالين التاليين 1- هل ان المصباحين يمثلان الحمل الحقيقي للدائرة ام انهما اشارة وللدائرة حمل اخر ؟ 2- هل المفتاح s1 هو فعلا يستخدم يدويا لتشغيل الدائرة ام انه ....؟؟ اسف للتحرش بالدائرة فهي مازالت فتيه !!!!!!
نعيم البديري غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 11-05-2013, 02:39 PM   #3
فكروعلم
عضو ماسي

الصورة الرمزية فكروعلم

الدولة: سوريا
المشاركات: 5,608
أحصائية الترشيح

عدد النقاط : 10928


النشاط

معدل تقييم المستوى: 379
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة نعيم البديري مشاهدة المشاركة
طريقة عمل الدائرة مفهومة وواضحة ولكن تبقى وظيفتها تتوقف على الاجابة على السؤالين التاليين 1- هل ان المصباحين يمثلان الحمل الحقيقي للدائرة ام انهما اشارة وللدائرة حمل اخر ؟ 2- هل المفتاح s1 هو فعلا يستخدم يدويا لتشغيل الدائرة ام انه ....؟؟ اسف للتحرش بالدائرة فهي مازالت فتيه !!!!!!

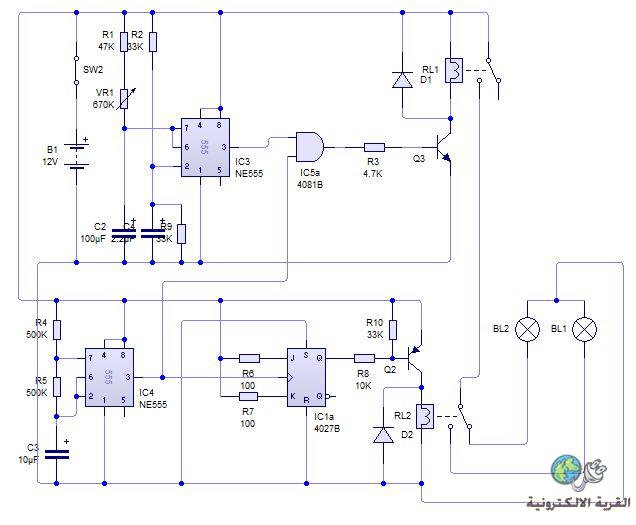

الحمل ليس مصباحين وبالنسبة للمفتاح الضاغط يعمل يدوياً بعد هذا التعديل

فكروعلم غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 11-05-2013, 02:46 PM   #4
نعيم البديري
عضو ماسى

الصورة الرمزية نعيم البديري

الدولة: العراق
المشاركات: 3,978
أحصائية الترشيح

عدد النقاط : 9244


النشاط

معدل تقييم المستوى: 320
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة فكروعلم مشاهدة المشاركة
الحمل ليس مصباحين وبالنسبة للمفتاح الضاغط يعمل يدوياً بعد هذا التعديل

الان اصبح باب الدخول واضح ولايحتاج لدليل !!!
نعيم البديري غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 11-05-2013, 02:50 PM   #5
فكروعلم
عضو ماسي

الصورة الرمزية فكروعلم

الدولة: سوريا
المشاركات: 5,608
أحصائية الترشيح

عدد النقاط : 10928


النشاط

معدل تقييم المستوى: 379
افتراضي

وهذا ملف الدارة للمحاكاة

http://speedy.sh/3n9Yu/56.cwz
فكروعلم غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 11-05-2013, 05:36 PM   #6
seakrokram
عضو فضي

الصورة الرمزية seakrokram

المشاركات: 847
أحصائية الترشيح

عدد النقاط : 2673


النشاط

معدل تقييم المستوى: 126
افتراضي رد

السلام عليكم ورحمه الله وبركاته
استاذي الحبيب محسن الرب يعطيك الصبر والسلوان على المصاب الجلل وتغمد الله الفقيد بواسع رحمته واسكنه فسيح جناته انه على كل شيء قدير

اخي الحبيب احييك على عودتك مرة اخرى بين اخوتك بهذه الدائرة الجميله وانا مع اخي الحبيب نعيم ان مبداء عملها بسيط لكن الوظيفه
اه من الوظيفه للدائرة حالها حال كل الدوائر الصعوبه في وظائف الدوائر لكن بوجودكم كل شيء يسهل
الرب يبارككم
العل الدائرة تقود ماتورين DC يعملان بالتناوب لفترة محددة من الزمن ؟؟؟
seakrokram غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 11-05-2013, 06:04 PM   #7
نعيم البديري
عضو ماسى

الصورة الرمزية نعيم البديري

الدولة: العراق
المشاركات: 3,978
أحصائية الترشيح

عدد النقاط : 9244


النشاط

معدل تقييم المستوى: 320
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة seakrokram مشاهدة المشاركة
السلام عليكم ورحمه الله وبركاته
استاذي الحبيب محسن الرب يعطيك الصبر والسلوان على المصاب الجلل وتغمد الله الفقيد بواسع رحمته واسكنه فسيح جناته انه على كل شيء قدير

اخي الحبيب احييك على عودتك مرة اخرى بين اخوتك بهذه الدائرة الجميله وانا مع اخي الحبيب نعيم ان مبداء عملها بسيط لكن الوظيفه
اه من الوظيفه للدائرة حالها حال كل الدوائر الصعوبه في وظائف الدوائر لكن بوجودكم كل شيء يسهل
الرب يبارككم
العل الدائرة تقود ماتورين DC يعملان بالتناوب لفترة محددة من الزمن ؟؟؟
اخي الحبيب تبين لي ان المصباحين ليس لهما دور في الحمل وان الحمل واحد فقط ويربط عبر تلامسات الريليين ولكن ماهو ؟ هذا مايتم البحث عنه بحيث يتفق مع فكرة عمل الدائرة لدي حل ولكن لااريد ان اكون كبش فداء ههههه ..دعنا نشرح تفاصيل عمل الدائرة ولابد ان نجد الحل المناسب .تحياتي خذلك فنجان قهوة سادة وفكر على مهل هذه المرة ليس كمثل الدائرتين السابقتين .
نعيم البديري غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 11-05-2013, 07:24 PM   #8
علي البهادلي
مهندس متواجد

الصورة الرمزية علي البهادلي

المشاركات: 122
أحصائية الترشيح

عدد النقاط : 716


النشاط

معدل تقييم المستوى: 0
افتراضي السلام عليكم ورحمة الله وبركاته

في البداية اعزي استاذنا العزيز محسن بوفاة اخية وتغمدة الله بواسع رحمة
اما بالنسبة للدائرة فاعتقد انها دائرة لموتور الغسالة لتدور باتجاهين والله اعلم
علي البهادلي غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
