دائرة الكترونية للنقاش (57)

[نعيم البديري]

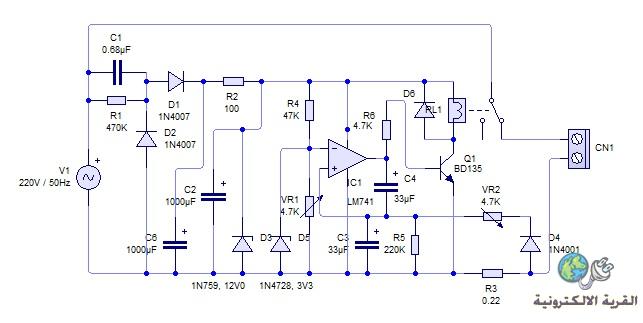

قد تكون هذه الدائرة مهمة في تطبيقها العملي في حياتنا على الرغم من بساطتها لذا عرضتها للنقاش هنا تحت عنوان الموضوع 57 من سلسلة نقاشات دوائر الكترونية لفهم مبدأ العمل والوظيفة التي تؤديها .

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

قد تكون هذه الدائرة مهمة في تطبيقها العملي في حياتنا على الرغم من بساطتها لذا عرضتها للنقاش هنا تحت عنوان الموضوع 57 من سلسلة نقاشات دوائر الكترونية لفهم مبدأ العمل والوظيفة التي تؤديها .

السلام عليكم
دارة جميلة ومفيدة ويكمن سرها في أحد المقاومات

[seakrokram]

السر في المقاومه R3

[نعيم البديري]

كان قصدي في هذه الدائرة ليس التركيز على وظيفتها فهي معروفة ويسهل الوصول اليها ولكن نريد ان نتعرف هذه المرة على ثلاثة اعمال او اكثر تقوم بها المقاومات الثابتة والمتغيرة نريد الوصول الى تلك الوظائف لتلك المقاومات ولنبدا كما قال اخي seakrokram من المقاومة R3 ثم ناتي للمتغيرتين VR1 وVR2 وكذالك R5 وحتى R1 لها دور ايضا .. نريد ان يكون النقاش علمي وطبقا لقواعد علمية معروفة .

[dmostafa]

circuit breaker

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة dmostafa

circuit breaker

In fact this is (over current breaker) we need discussion this is circut

[seakrokram]

بالنسيه للمقاومه VR1 مع المقاومه R4 والزينر دايود لتشكل الجهد المرجعي
للادخال العاكس
المكثفه C4 مع المكثف C3 والمقاومه R5 لتحديد قيمه التغذيه العكسيه الراجعه للادخال الغير العاكس
المقاومه R1 مع المكثف C1 تكونان معاوقه لتحديد الفولتيه والتيار للدائرة مع ممانعه الدخل لبقيه المكونات
المقاومه VR2 والمقاومه R3 فائدتهما مبهمه لي حاليا

[WRHLAMDA]

اولا ..... كمجهز قدرة للدائرة وهنا لتقليل الكلفة وتصغيير حجم الدائرة استخدمت متسعة c1 لخفظ الفولتية 220 فولت الى واطئة يمكن استخدامها لتشغيل الدائرة والغرض من المقاومة R1 لتفريغ الشحنة في هذه المتسعة عند اطفاء الدائرة لزيادة عامل الامان.... والدايودان بعدها لتحويل الفولتية المتناوبة الى مستمرة مع تنعيمها بالمتسعة C6
ثانيا .... تم تثبيت جهد مجهز القدرة عن طرق المقاومة R2 والدايود الزنر 12 فولت مع اضافة المتسعة C2 لتلافي اي تذبذب في الفولتية نتيجة مرور التيار في المقاومة R2

ثالث .... الدايود الزنر 3.3 فولت مع المقاومة R4 يوفر فولتية مرجعية يعتمد عليها في مقارنة الفولتية ... واجد المقاومة المتغيرة VR1 مربوطة بشكل غير صحيح حيث انها لاتؤثر حاليا على قيمة الفولتية والمفروض ان تأخذ عينة من 3.3فولت لتعطيها الى مكبر العمليات

رابعا ... المقاومة R3 تستخدم هنا لقياس تيار الحمل والفولتية المتولدة عليها يتم تحويلها الى فولتية مستمرة عبر الدايود D4 ثم ثم الى مقسم الجهد المكون من المقاومة المتغيرة VR2 والمقاومة R5 وبضبط قيمة المقاومة المتغيرة يتم تحديد قيمة التيار الذي يفصل عنده الرلي

خامسا .... C3 تقوم بتصفية الفولتية القادمة من مقاومات قياس قياس التيار وتصفية من تذبذب التيار (50 هيرتز ) كما تضيف بعض التأخير لعملية الفصل لتجاوز بعض الزيادات القصيرة الفترة للتيار

سادسا .... يقوم مكبر العمليات بمقارنة فولتية قياس التيار مع الفولتية المرجعية وعند زيادتها يقوم بتشغيل الرلي عن طرق الترانزستر ... وفي هذة اللحظة يصبح تيار الحمل وهنا يأتي دور المتسعة C4 في تاخير عملية تحسس هبوط التيار لكي لايتم اعادة التوصيل بسرعة ( لكني لست متأكد من هذا التحليل بشكل كامل )
