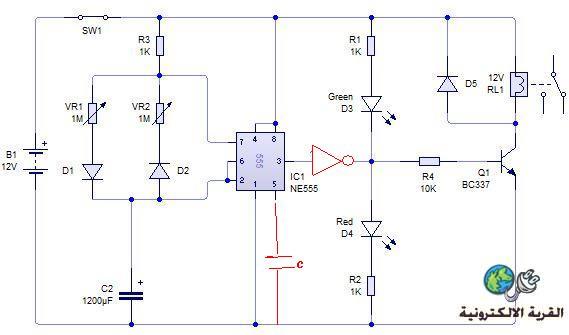

أسمحوا لي بتقديم هذا التصميم وهو عبارة مؤقت زمني مزدوج أي يتم التحكم بزمن الراحة وزمن العمل كل على حدا بواسطة مقاومتين متغيرتين فالمقاومة VR1 للتحكم بزمن العمل والمقاومة VR2 للتحكم بزمن الراحة ويتراوح الزمن مابين 1 ثانية و 15 دقيقة تقريباً وإذا كنا نريد أزمنة أقصر بكثير يفضل تخفيض قيمة المكثف C2 وأي إستفسار عن الدارة أنا جاهز للإيضاح
لعل هذا التصميم يفيد هذا القسم وخاصة في صناعة مفاقس البيض وشكراً لكم
أخوكم : محسن

[أبو معاذ 2010]

بسم الله الرحمن الرحيم

و عليكم السلام و رحمة الله و بركاته

بارك الله فيك أخي المهندس محسن ، فعلا دارة تستجيب لمتطلبات القسم من حيث وظيفتها ، و بساطة تصميمها ، وأكيد أنها ستجد مكانها في عدة تطبيقات ، أحدها هو التحكم في الرطوبة ، و نحتاج أيضا إلى مؤقت في تقليب البيض و لكن بأزمنة كبيرة نسبيا ( ساعتان أوأكثر ) .

شكرا أخي .

[فكروعلم]

اقتباس المشاركة الأصلية كتبت بواسطة أبو معاذ 2010 بسم الله الرحمن الرحيم و عليكم السلام و رحمة الله و بركاته بارك الله فيك أخي المهندس محسن ، فعلا دارة تستجيب لمتطلبات القسم من حيث وظيفتها ، و بساطة تصميمها ، وأكيد أنها ستجد مكانها في عدة تطبيقات ، أحدها هو التحكم في الرطوبة ، و نحتاج أيضا إلى مؤقت في تقليب البيض و لكن بأزمنة كبيرة نسبيا ( ساعتان أوأكثر ) . شكرا أخي .

أخي الغالي أبو معاذ ياريت لو تعطيني مواصفات المؤقت المطلوب بالتفصيل لأقوم بتصميمه وتقديمه للقسم

[kamatshu]

اقتباس المشاركة الأصلية كتبت بواسطة فكروعلم السلام عليكم أسمحوا لي بتقديم هذا التصميم وهو عبارة مؤقت زمني مزدوج أي يتم التحكم بزمن الراحة وزمن العمل كل على حدا بواسطة مقاومتين متغيرتين فالمقاومة VR1 للتحكم بزمن العمل والمقاومة VR2 للتحكم بزمن الراحة ويتراوح الزمن مابين 1 ثانية و 15 دقيقة تقريباً وإذا كنا نريد أزمنة أقصر بكثير يفضل تخفيض قيمة المكثف C2 وأي إستفسار عن الدارة أنا جاهز للإيضاح لعل هذا التصميم يفيد هذا القسم وخاصة في صناعة مفاقس البيض وشكراً لكم أخوكم : محسن

مشكور أخي الكريم على الدارة البسيطة
لكنها لا تصلح في المفقسات لماذا ؟؟؟
لأن هاته الدارة تعطينا زمن راحة أقصر من زمن التشغيل
و نحن نحتاج زمن التشغيل بالثواني و زمن الراحة بالساعات
إذا يجب إجراء تغيير على الدارة
نضع في المخرج عاكس إشارة رقمي مثل TTL أو باستعمال ترانزستر في مخرج

نضيف مكثفة c مقدارها 1 نانوفاراد على الرجل رقم5
و هذا للحفاظ على استقرار الدارة

[فكروعلم]

اقتباس المشاركة الأصلية كتبت بواسطة kamatshu مشكور أخي الكريم على الدارة البسيطة لكنها لا تصلح في المفقسات لماذا ؟؟؟ لأن هاته الدارة تعطينا زمن راحة أقصر من زمن التشغيل و نحن نحتاج زمن التشغيل بالثواني و زمن الراحة بالساعات إذا يجب إجراء تغيير على الدارة نضع في المخرج عاكس إشارة رقمي مثل TTL أو باستعمال ترانزستر في مخرج نضيف مكثفة c مقدارها 1 نانوفاراد على الرجل رقم5 و هذا للحفاظ على استقرار الدارة

أخي الغالي أنت تقول أن زمن الراحة أقصر من زمن التشغيل أتمنى منك أن تنتبه للدارة جيداً فنحن قادرين أن نضبط كل زمن لوحدة من خلال المقاومتين المتغيرتين ولا داعي للعاكس أبداً وشكراً لك

[kamatshu]

اقتباس المشاركة الأصلية كتبت بواسطة فكروعلم أخي الغالي أنت تقول أن زمن الراحة أقصر من زمن التشغيل أتمنى منك أن تنتبه للدارة جيداً فنحن قادرين أن نضبط كل زمن لوحدة من خلال المقاومتين المتغيرتين ولا داعي للعاكس أبداً وشكراً لك

مشكور أخي على التجاوب معي ممكن تضع لنا المعادلة الرياضية لكي يتحكم الإخوة في زمن التقليب لأن كل فقاسة تحتاج زمن راحة و زمن تشغيل

[فكروعلم]

اقتباس المشاركة الأصلية كتبت بواسطة kamatshu مشكور أخي على التجاوب معي ممكن تضع لنا المعادلة الرياضية لكي يتحكم الإخوة في زمن التقليب لأن كل فقاسة تحتاج زمن راحة و زمن تشغيل

أخي الغالي بما أن هناك مقاومتين لضبط الزمن VR1 للعمل و VR2 للراحة
زمن العمل يساوي VR1*0.7*C
زمن الراحة يساوي VR2*0.7*C

[أبو معاذ 2010]

اقتباس المشاركة الأصلية كتبت بواسطة فكروعلم أخي الغالي أبو معاذ ياريت لو تعطيني مواصفات المؤقت المطلوب بالتفصيل لأقوم بتصميمه وتقديمه للقسم

المطلوب أخي محسن في المفقسات أن نقلب البيض كل ساعتين إلى ثلاث ساعات ، بمعنى أن يبقى المؤقت في وضع الراحة لساعتين ثم ينتقل إلى وضع التشغيل ليدور المحرك حتى يكمل تقليبة كاملة فيتوقف لساعتين ثم يبدأ في الدوران في الإتجاه المعاكس حتى يكمل تقليبة ثم يتوقف ساعتين ثم يدور في الإتجاه المعاكس ...و هكذا .

عندنا هنا في القسم نموذج ناجح لمؤقت بسيط و فعال من تصميم الأستاذ أبو أحمد : http://www.qariya.com/vb/showthread.php?t=103812

كما قمت بالتعديل عليه ليستجيب للتصميم الذي وضعته للقلاب الذي قمت بصنعه : http://www.qariya.com/vb/showthread.php?t=118294&page=6

و يمكنك أخي الفاضل أن تلاحظ الطريقة التي نقدم بها الدارات في هذا القسم ، حيث أن أغلب مرتاديه ليست لهم دراية بالإلكترونيات ، و بهذا التبسيط تمكن عدد كبير من الإخوة من صناعة دارات عديدة تحت إشراف أستاذنا الكريم أبو أحمد : مؤقتات ، ثرموستات ...
