السلام عليكم اخوانى صبحكم الله بكل خير اصدقائى جميعا
فى بعض الاحيان واثناء تجاربنا وتنفيذنا لدوائر ارسال خصوصا ال fm
فقد نحتاج لدائره تبين لنا ان كانت الدائره التى ننفذها ونعمل عليها
ترسل او لا ترسل (من هنا جاءتنى الفكره yasser55) وقمت بتطوير
احدى الدوائر البسيطه باضافة مراحل تكبير رباعيه ليصبح لدينا مستشعر
او متحسس لترددات الاسلكى يمكنه استشعار الترددات زات القيم
المنخفضه اى يمكن ان يستشعر زبذبه بقيمه فولتيه قدرها 4mv
وبتيار = صفر تقريبا /فدائرتنا هنا وظيفتها استشعار هذه الاشاره الضعيفه
وتكبيرها الاف المرا ت لينتج لنا فى النهايه اظهار ان هناك اشاره لاسلكيه هنا
باضاءة الليد وحسب اضاءته تكون شدة الاشاره المستقبله وانوه ان الدائره
لا توصل بجهاز الارسال انما يوصل للدائره (دائرة الاستشعار موضوعنا)
انتنا بطول 70 sm فقط ومبين على الصوره المرفقه مكان ربط الانتنا
الخاصه بالاستشعار كما يمكن الاستفاده من الدائره ايضا عند حاجتنا
لجهد متغير ناتج عن استشعار وعمل الدائره لتشغيل ترانزستور اخر
او عند حاجتنا لربط الدائره بجهاز اخر يتطلب جهدا متغيرا لتشغيل ريلاى
او ما شابه ........................
الدائره بسيطه كما سترونها ويمكنكم تنفيذها بكل سهوله
الموسفت المستخدم برقم 2n3370
وثلاثة ترانزستورات npn --2n2222a

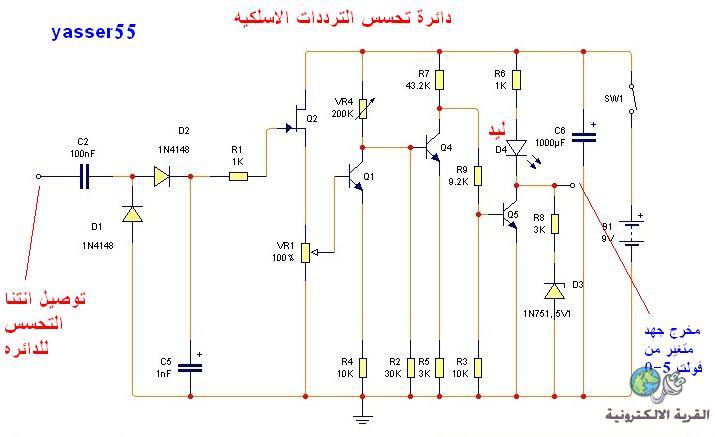

والى صورة الدائره واتمنى ان تكون مفيده وتنال اعجابكم

وتحت امركم باى استفسار عن الدائره
اخيرا تحياتى واجمل امنياتى احبائى جميعا
اخوكم (yasse55)
