دائرة الكترونية للنقاش (58)

[نعيم البديري]

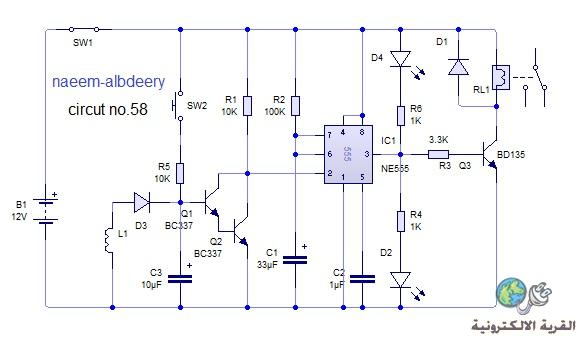

السلام عليكم ورحمة الله : اقدم لكم هذه الدائرة البسيطة والمهمة بنفس الوقت لتحمل الموضوع رقم 58 من سلسلة (دائرة الكترونية للنقاش ) فهيا بنا لاكتشاف وظيفتها وتحليل طريقة عملها ..

[seakrokram]

السلام عليكم ورحمه الله وبركاته
انا اقدر جهودكم اخي الحبيب نعيم بالمبادرة الجديدة لخدمه المنتدى بالهديه الجديدة
بالسلسله التعليميه والحقيقه تحتاج لوقت وجهد كبيرين ولهذا توقعت تاخر الدائرة هذه من الظهور لهذه الفترة
الرب يبارك جهودكم
ساشرح الدائرة هذه بعد ساعه من الان لاني خرجت من السكن لعمل مهم

[زكرياء المغربي]

لماذا الملف يا ترى ؟؟

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة زكرياء المغربي

لماذا الملف يا ترى ؟؟

مرحبا اخ زكريا : لقد اتخذ موقعه هنا في الدائرة ليؤدي عملا فيها وكل العناصر تنظر اليه ماذا يفعل !!!!!

[علي البهادلي]

حسب معلوماتي البسيطة هي عبارة عن دائرة تأخير وظيفة R5 و C3 لتغذية قاعدة الترانزستور Q1 و Q2 اما وظيفة Q1 و Q2 هي لتكبير الاشارة وتوحيد الجهد الداخل على المتكاملة 555 اما C1 وظيفتها لتحديد زمن التأخير وذلك بالشحن والتفريغ عن طريق R2 اما وظيفة D4 و D2 هي للدلالة فقط اما وظيفة R3 لاستقبال الاشارة من المتكاملة ولتغذية قاعدة الترانزستور Q3 ليقوم بتشغيل الريلي و وظيفة D1 للسيطرة على تيار المتولد من ملف الريلي اما وظيفة D3 و L1 لا اعرفها .
وبالنسبة لوظيفة الدائرة ككل اعتقد انها تصلح كأشارة مرور للمشاة والله اعلم

[seakrokram]

السلام عليكم ورحمه الله وبركاته
اعتقد ان وظيفه الدائرة هي مانع تكهرب

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة علي البهادلي

حسب معلوماتي البسيطة هي عبارة عن دائرة تأخير وظيفة R5 و C3 لتغذية قاعدة الترانزستور Q1 و Q2 اما وظيفة Q1 و Q2 هي لتكبير الاشارة وتوحيد الجهد الداخل على المتكاملة 555 اما C1 وظيفتها لتحديد زمن التأخير وذلك بالشحن والتفريغ عن طريق R2 اما وظيفة D4 و D2 هي للدلالة فقط اما وظيفة R3 لاستقبال الاشارة من المتكاملة ولتغذية قاعدة الترانزستور Q3 ليقوم بتشغيل الريلي و وظيفة D1 للسيطرة على تيار المتولد من ملف الريلي اما وظيفة D3 و L1 لا اعرفها .
وبالنسبة لوظيفة الدائرة ككل اعتقد انها تصلح كأشارة مرور للمشاة والله اعلم

الاخ علي ليس اشارة مرور اما الشرح فليس بالدقة المطلوبة .

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
اعتقد ان وظيفه الدائرة هي مانع تكهرب

الاخ الحبيب seakrokram بعد خمس ساعات وانت قلت في اول مشاركة ساعة واشرح الدائرة لم تشرح الدائرة وليس الدائرة مانع تكهرب عليك بالاكثار من القهوة تحياتي مع التوفيق في المرة القادمة .

[WRHLAMDA]

السلام عليكم

اعتقد ان الدائرة تعمل على مراقبة دوران جزء ميكانيكي مربوط الى محرك كهربائي ولن اعيد شرح ماذكره الاخوة في المشاركات السابقة

افترض وجود مغناطيس مثبت على الجزء الميكانيكي الدوار عند مروره قرب الملف يقوم بتوليد فولتية يتم تنظيفها بالمتسعة المثبتة على قاعدة الترانزسترين المربوطين كمكبر دارلنكتون الذي يوفر تكبير عالي كون الاشارة من الملف تكون ضعيفة

هذه الدائرة تعمل على ترسيت المتكاملة 555 في كل دورة للجزء الميكانيكي وبذلك يبقى اخراجه 5 فولت ليتم تشغيل الرلي الذي يوصل الكهرباء الى المحرك الكهربائي
ولبداية التشغيل وضع المفتاح الذي يعطي اشارة فقط في البداية عوضا عن الملف... مع ملاحظة ان الدايود المربوط مع الملف يمنع مرور الاشارة القادمة من المفتاح من المرور عبر الملف حيث الاخير مقاومته قليلة ويسبب تلاشي هذه الاشارة

في حالة توقف الجزء الميكانيكي لعطل ما فان المتكاملة 555 تنتظر لفترة قصير اعتمادا على المقاومة والمتسعة المربوطة معها بعدها يصبح اخراجها صفر فولت وبذلك يتوقف المحرك الكهربائي كنوع من الحماية للجزء الميكانيكي

فترة الانتظار التي توفرها المتكاملة 555 تساعد على تجاوز الفترة التي يكون فيها المغناطيس بعيد عن الملف
