عملية ربط 2 سويتش مع محرك220v ac

[airone234]

السلام عليكم
المرجوا من الاخوة الكرام المساعدة
أود استعمال 2 سويتش مع محرك من نوع moteur ac 220v synchrone60 ktyz
entrée 220-240v.50hz - vitesse 2;5 r/min - reliant 1-0 vers l'avant
2-0 inverse
فكيف تتم عملية الربط .
ولكم مني جزيل الشكر والاحترام

[airone234]

هل من معين

[أبو معاذ 2010]

مشكلة هذا النوع من المحركات أخي الفاضل أنه لا يمكن التحكم في اتجاه دورانها ، فكلما ربطناها بالتيار تأخذ اتجاهها في الدوران بشكل اعتباطي ، لذلك فمسألة السويتشين غير فعالة بالنسبة لها ، و لكن قل لي ما هي المنظومة التي تريد أن تشغلها فيه علني أجد لك فكرة بديلة أو أجد حلا مناسبا لاستعمالها ، طبعا أنا او أحد الإخوة .

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
----------------------------------
ما نوع السوتش والغرض منه

[airone234]

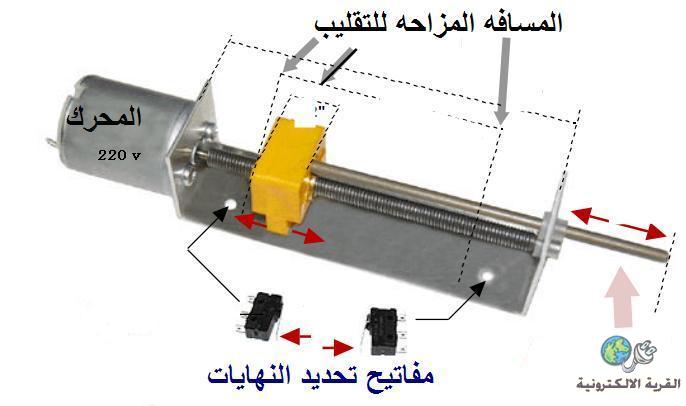

http://upload.qariya.info/images/qar...398585c1a3.jpg
شكرا للاخوة على الجواب أريد أن يعمل المحرك 220vبدون توقف يعني دوران المحوك يلامس السويتش1 تم يعود دوران المحرك ليلامس السويتش2 بدون توقف كما هو مبين بالصورة وكدلك بالفيديو .

[علي البهادلي]

اخي العزيز انظر هذه الدائرة من تصميم الاستاذ فكر وعلم التي تستخدم لموتور الغسالة لتدور باتجاهين

[علي البهادلي]

هذه دائرة ثانية تستخدم لعكس القطبية بالتزامن

[مصدق الموسوي]

اخي العزيز السلام عليكم
الدائرة الموجودة في الرسم هي لمحرك تيار مستمر وليس متناوب .والامر الاخر ان محركات التيار المتناوب احادية الطور يمكن تغير اتجاهها ولاكن الامر فيه صعوبة .فيجب علينا ان نغير اتجاه التيارفي احد الملفات بتغير الاقطاب واحد مكان الاخر .اما ملفات التشغيل او ملفات البدء .واعتقد ان العملية مزعجة. الافضل اما ان يكون المحرك ثلاثي الاطوار فيمكن تغير اتجاهه وتحديد توقفه بسهولة .اومحرك تيار مستمر.مع التحية
