دائرة الكترونية للنقاش (59 )

[فكروعلم]

السلام عليكم

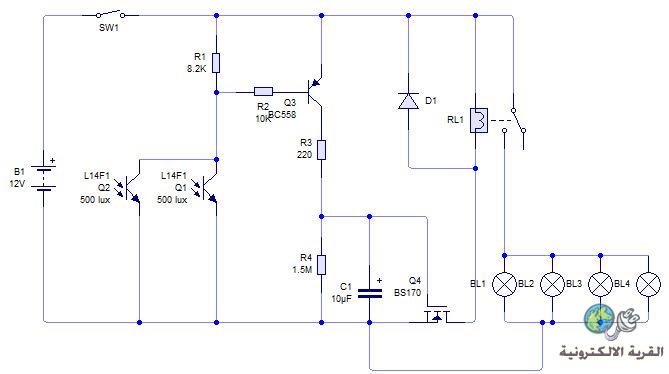

أقدم اليوم لكم الدارة 59 من سلسلة دارة الكترونية للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها الدارة سهلة بعض الشيء

[نعيم البديري]

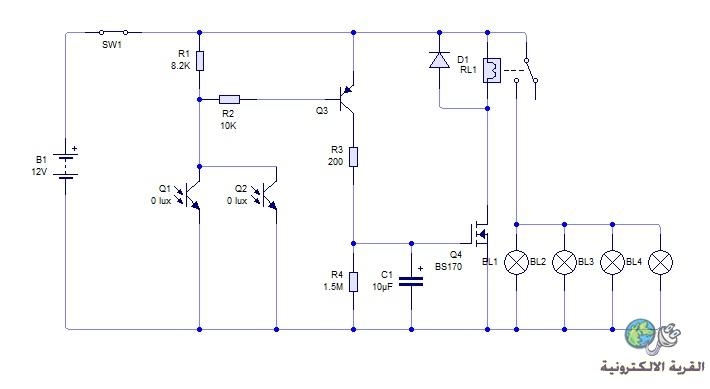

السلام عليكم استاذ محسن سؤال لو امكن هل ان ربط ارضي المصابيح مقصود بالشكل الاعلى ام انه كما في الشكل التالي :

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

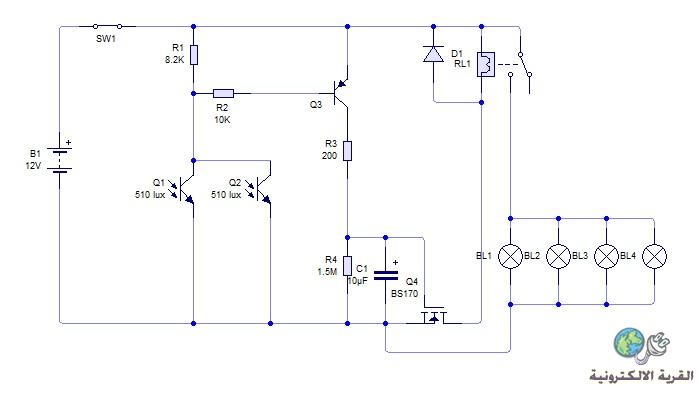

السلام عليكم استاذ محسن سؤال لو امكن هل ان ربط ارضي المصابيح مقصود بالشكل الاعلى ام انه كما في الشكل التالي :

وعليكم السلام أخ نعيم ألف شكر لك على التنبيه وتم التصحيح

[نعيم البديري]

اذا هكذا اجمل !!!

[seakrokram]

السلام عليكم ورحمه الله وبركاته
استاذي الحبيب محسن واستاذي الحبيب نعيم
ان الدائرة اليوم كذلك هي للسيطرة على فصل وتوصيل الحمل بواسطه تغيير الاضاءة على المتحسسين Q1 و Q2 الذين عندمانسلط الاضاءة عليهما تقل مقاومتهما وبالتالي يقودان الترانسستر PNP جراء وصول (0) منطقي على قاعدته وعمله وبالتالي وصول الجهد الموجب على قاعدة الموسفت وعمله وتوصيل الرلي وبالتالي توصيل الحمل وعندما نقلل الاضاءة ونقطعها عن المتحسسين تصل اشارة (1) منطقي الى قاعدة الترانسستر PNP وانطفاءه وبالتالي قطع الجهد الموجب عن قاعدة الموسفت مما يودي ان يقو م المكثف C1 بالتفريغ خلال المقاومه R4 وعند انتهاء الشحنه من المكثف بعد انقضاء الزمن المقرر ينقطع الموسفت عن العمل وبالتالي فصل الحمل ا

[WRHLAMDA]

السلام عليكم

استخدم الموسفت هنا لكي لايؤثر على تفريغ الشحنة من المتسعة حيث مقاومة دخل البوابة لهذه الانواع عالية

وقت التأخير طويل بعض الشيء تقريبا دقيقة او دقيقتين

السؤال هنا لماذا متحسسان واربعة مصابيح؟؟؟

[علي البهادلي]

اعتقد ان الدائرة هي لمصباح شارع

[seakrokram]

اخي العزيز WRHLAMDA السلام عليكم
انا اتصور انه علينا تسليط نفس شدة الاضاءة على المتحسسين لكي تعمل الدائرة وباقصى شدة اضاءه وهذا يقودني ان اقول ان الدائرة هي لفحص شدة اضاءة في غرفه معينه او حيز معين بحيث ان احد المتحسسين يصبح كمرجع لكي نقول ان شدة الاضاءة المسلط في الغرفه او الحيز الفلاني مطابق للمرجع والكلام الفصل بقي للاستاذ محسن
تقبل مروري
